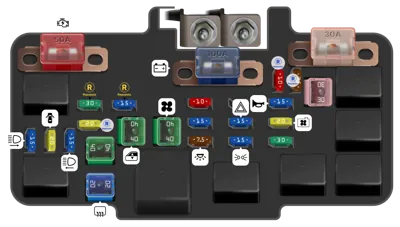

Caja de fusibles debajo del capó
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Ventilador del condensador | |
| 2 | 15A | Luz pequeña | |
| 3 | 7.5A | Luces interiores | |
| 4 | 20A | Motor del ventilador de refrigeración | |
| 5 | 15A | Luces de emergencia | |
| 6 | 15A | IGP | |
| 7 | 15A | Bocina, Freno | |
| 9 | 10A | Luces de reversa | |
| 10 | 30A | Motor ABS | |
| 11 | 20A | Desempañador trasero | |
| 12 | 40A | Motor del calefactor | |
| 13 | 40A | Ventana eléctrica | |
| 14 | 40A | Opción | |
| 15 | 15A | Faro izquierdo | |
| 16 | 20A | Cerradura de la puerta | |
| 17 | 15A | Faro derecho | |
| 18 | 30A | ABS F/S | |
| 19 | 100A | Batería | |
| 20 | 50A | Encendido 1 | |
| 21 | 7.5A | Repuesto | |
| 22 | 10A | Repuesto | |
| 23 | 15A | Repuesto | |
| 24 | 20A | Repuesto | |
| 25 | 30A | Repuesto |
Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Bobina de encendido | |
| 2 | 10A | Toma de corriente accesoria | |
| 3 | 10A | Luces de circulación diurna [En modelos canadienses] | |
| 4 | 10A | ACG | |
| 6 | 7.5A | Relé de ventanilla eléctrica | |
| 7 | 20A | AMP | |
| 8 | 7.5A | Accesorio, Radio | |
| 9 | 10A | Limpiaparabrisas trasero | |
| 10 | 7.5A | Medidor | |
| 11 | 7.5A | ABS | |
| 12 | 7.5A | Luces de circulación diurna [En modelos canadienses] | |
| 13 | 10A | SRS | |
| 14 | 10A | Espejos de control remoto | |
| 15 | 20A | Calentador LAF | |
| 17 | 15A | Bomba de combustible | |
| 18 | 15A | Toma de corriente accesoria | |
| 19 | 7.5A | Luces direccionales | |
| 20 | 20A | Limpiaparabrisas delantero | |
| 22 | 20A | Ventanilla eléctrica delantera derecha | |
| 23 | 20A | Ventanilla eléctrica delantera izquierda |
