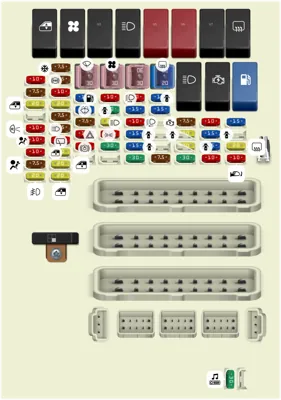

Relé de ventana eléctrica |
| - |
|
|
Relé del ventilador de calefacción |
| - |
|
|
Relé del sensor de relación |
| - |
|
|
Relé de iluminación #1 |
| - |
|
|
Relé de bobina de encendido |
| - |
|
|
Relé de gestión del motor #1 |
| - |
|
|
Relé (Sistema de control Drive By Wire) |
| - |
|
|
Relé del desempañador trasero |
| - |
|
|
Relé de iluminación #2 |
| - |
|
|
Relé de arranque |
| - |
|
|
Relé del sistema de gestión del motor #2 (BOMBA DE COMBUSTIBLE) |
| - |
|
|
Herramienta para la extracción de los fusibles. |
| 1 |
|
10A |
Respaldo |
| 2 |
|
7.5A |
TPMS [Si está equipado] |
| 3 |
|
20A |
Ventana eléctrica del conductor |
| 5 |
|
10A |
Luces de reversa |
| 6 |
|
10A |
SRS |
| 7 |
|
10A |
SOL de transmisión [Si está equipado] |
| 8 |
|
7.5A |
SRS |
| 9 |
|
20A |
Luz antiniebla [Si está equipado] |
| 10 |
|
7.5A |
Aire acondicionado [Si está equipado] |
| 11 |
|
7.5A |
ABS/VSA [Si está equipado] |
| 12 |
|
10A |
ACG |
| 13 |
|
20A |
Toma de corriente ACC |
| 14 |
|
7.5A |
Bloqueo de llave/Radio |
| 15 |
|
7.5A |
Luz de circulación diurna |
| 16 |
|
10A |
Limpiaparabrisas trasero |
| 17 |
|
20A |
Ventana eléctrica del pasajero delantero |
| 18 |
|
20A |
Ventana eléctrica lateral del pasajero trasero |
| 19 |
|
20A |
Ventana eléctrica lateral del conductor trasero |
| 20 |
|
15A |
Bomba de combustible |
| 21 |
|
15A |
Limpiaparabrisas |
| 22 |
|
7.5A |
Tablero de instrumentos |
| 23 |
|
10A |
Luces de emergencia |
| 24 |
|
10A |
Freno/Claxon |
| 26 |
|
10A |
LAF |
| 27 |
|
30A |
Bloqueo de puerta principal [Si está equipado] |
| 28 |
|
20A |
Luz principal |
| 29 |
|
10A |
Luz pequeña |
| 30 |
|
30A |
Motor del ventilador principal |
| 32 |
|
10A |
Luz baja del faro derecho |
| 33 |
|
15A |
Bobina de encendido |
| 34 |
|
10A |
Luz baja del faro izquierdo |
| 35 |
|
15A |
Bloqueo de puerta [Si está equipado] |
| 36 |
|
15A |
Bloqueo de puerta [Si está equipado] |
| 37 |
|
30A |
ABS/VSA [Si está equipado] FSR |
| 38 |
|
15A |
Bloqueo de puerta [Si está equipado] |
| 39 |
|
15A |
IGP |
| 43 |
|
7.5A |
Embrague MG |
| 44 |
|
7.5A |
STS |
| 45 |
|
20A |
Cerradura eléctrica de puerta [modelos con sistema antirrobo] |
| 46 |
|
20A |
Persianas eléctricas del techo [modelos con sistema antirrobo] |
| 47 |
|
30A |
Motor del ventilador secundario |
| 48 |
|
10A |
Luz alta del faro izquierdo |
| 49 |
|
15A |
Bloqueo de puerta [Si está equipado] |
| 50 |
|
15A |
Bloqueo de puerta [Si está equipado] |
| 51 |
|
10A |
Luz alta del faro derecho |
| 52 |
|
15A |
DBW |
| 54 |
|
20A |
Desempañador trasero [Si está equipado] |
| 55 |
|
10A |
Espejo calefaccionado [Si está equipado] |
| 56 |
|
30A |
Limpiaparabrisas delantero |
| 57 |
|
30A |
Motor del soplador |
| 58 |
|
30A |
Motor ABS/VSA [Si está equipado] |
| 59 |
|
20A |
Desempañador trasero |
| 60 |
|
|
IG Principal |
| 61 |
|
30A |
Radio |
