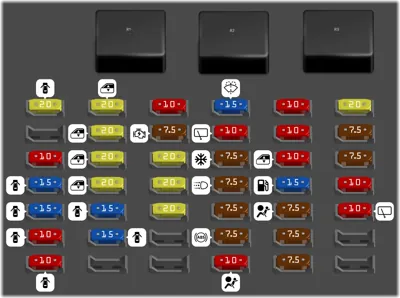

Caja de Fusibles Interior
| N° | A | Descripción | |
|---|---|---|---|
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| 1 | 20A | Bloqueo de Puerta | |
| 2 | - | - | |
| 3 | 10A | Inteligente* | |
| 4 | 15A | Desbloqueo de Puerta Lado Conductor | |
| 5 | 15A | Desbloqueo de Puerta Lado Pasajero | |
| 6 | 10A | Desbloqueo de Puerta del Conductor | |
| 7 | 10A | Bloqueo de Puerta del Conductor | |
| 8 | 20A | Ventana Eléctrica del Conductor | |
| 9 | 20A | Ventana Eléctrica del Pasajero | |
| 10 | 20A | Ventana Eléctrica Trasera Izquierda | |
| 11 | 20A | Ventana Eléctrica Trasera Derecha | |
| 12 | 15A | Bloqueo de Puerta Lado Conductor | |
| 13 | 15A | Bloqueo de Puerta Lado Pasajero | |
| 14 | - | - | |
| 15 | 10A | Luz Alta Derecha del Faro | |
| 16 | 7.5A | STS* | |
| 17 | 20A | Toma ACC (Consola*) | |
| 18 | 20A | Techo Corredizo | |
| 19 | 20A | Calefacción de Asiento Delantero* | |
| 20 | - | - | |
| 21 | - | - | |
| 22 | 15A | Lavador | |
| 23 | 10A | Limpiaparabrisas Trasero | |
| 24 | 7.5A | aire acondicionado | |
| 25 | 7.5A | Luces de Circulación Diurna | |
| 26 | 7.5A | Corte de Arranque | |
| 27 | 7.5A | ABS/VSA | |
| 28 | 10A | SRS | |
| 29 | 10A | Luz Alta Izquierda del Faro | |
| 30 | 10A | ACG | |
| 31 | 10A | Ventana Eléctrica | |
| 32 | 15A | Bomba de Combustible | |
| 33 | 7.5A | SRS | |
| 34 | 7.5A | Medidor | |
| 35 | 7.5A | SOL de Misión | |
| 36 | 20A | Toma ACC Delantera | |
| 37 | 7.5A | ACC | |
| 38 | 7.5A | Bloqueo de Llave ACC | |
| 39 | 10A | Opción | |
| 40 | 10A | Limpiaparabrisas Trasero | |
| 41 | - | - | |
| 42 | - | - |
Caja de fusibles del compartimento del motor A
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | (Headlight Low Beam Main) Faros de luz baja | |
| 2 | 30A | (CDC*) Control de la suspensión o control de suspensión electrónica | |
| 3 | 10A | (Hazard) Luz de emergencia o balizas | |
| 4 | 15A | (DBW) Sistema de acelerador Drive-by-Wire | |
| 5 | 30A | (Wiper) Limpiaparabrisas | |
| 6 | 10A | (Stop) Luces de freno | |
| 7 | 15A | (IGP) Encendido | |
| 8 | 15A | (IG Coil) Bobina de encendido | |
| 9 | 10A | ECP* | |
| 10 | 20A | (INJ) Inyectores de combustible | |
| 12 | 30A | (Main Fan) Ventilador del radiador | |
| 13 | 30A | (Starter SW) Sistema de arranque | |
| 14 | 7.5A | (MG Clutch) Embrague magnético de A/C | |
| 15 | 7.5A | (Battery Sensor) Sensor inteligente de carga de la batería | |
| 17 | 7.5A | (Daytime Running Lights) Luces de circulación diurna | |
| 18 | 10A | (Horn) Bocina | |
| 19 | 15A | (Fog Light*) Luces antiniebla | |
| 21 | 15A | (Back Up Main) Luces de reversa | |
| 22 | 7.5A | (Interior Lights) Luces interiores | |
| 23 | 30A | (Sub Fan) Motor del ventilador de enfriamiento | |
| 25 | 7.5A | Smart Entry Auto Start* | |
| 26 | 7.5A | ST MG | |
| 29 | 10A | (Back Up) Luces de reversa | |
| 30 | 10A | (IGP LAF) Sensor de flujo de aire magro (sensor O2 especial) | |
| 31 | 7.5A | (IGPS) Protege varios circuitos | |
| 32 | 10A | (Right Headlight Low Beam) Faro derecho de luz baja | |
| 33 | 10A | (Left Headlight Low Beam) Faro izquierdo de luz baja |
Caja de fusibles interior del lado del conductor B
| N° | A | Descripción | |
|---|---|---|---|
| 1 | EPS | ||
| 1 | Principal [modelos con sistema de entrada inteligente] | ||
| 1 | IG [modelos sin sistema de entrada inteligente] | ||
| 1 | Principal de la Caja de Fusibles 2 | ||
| 1 | Motor ABS/VSA | ||
| 1 | Principal de la Caja de Fusibles 1 | ||
| 1 | Principal de la Caja de Fusibles 3 | ||
| 2 | - | ||
| 3 | 30A | Calefactor | |
| 4 | 30A | IG Principal 2 [modelos con sistema de entrada inteligente] | |
| 5 | 30A | ABS/VSA FSR | |
| 6 | 10A | Descongelador | |
| 7 | - | - | |
| 8 | - | - | |
| 9 | 10A | Luz Pequeña | |
| 10 | 20A | Toma ACC (Consola) | |
| 11 | 30A | Desempañador Trasero | |
| 12 | 7.5A | Bloqueo de Llave ACC [sin sistema de entrada inteligente] | |
| 13 | 10A | Espejo de Puerta Calefaccionado | |
| 14 | 7.5A | Interruptor del Ventilador del Aire Acondicionado | |
| 15 | - | - | |
| 15 | 30A | Limpiaparabrisas [modelos sin sistema de entrada inteligente] |
