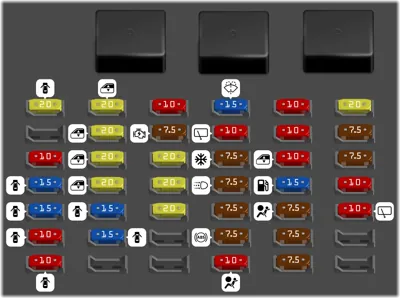

Caja de Fusibles Interior

N°	A	Descripción
1	20A	Cerradura de Puerta
3	10A	Inteligente [No disponible en todos los modelos]
4	15A	Desbloqueo de Puerta Lado Conductor
5	15A	Desbloqueo de Puerta Lado Pasajero
6	10A	Desbloqueo de Puerta del Conductor
7	10A	Cerradura de Puerta del Conductor
8	20A	Ventana Eléctrica del Conductor
9	20A	Ventana Eléctrica del Pasajero
10	20A	Ventana Eléctrica Trasera Izquierda
11	20A	Ventana Eléctrica Trasera Derecha
12	15A	Cerradura de Puerta Lado Conductor
13	15A	Cerradura de Puerta Lado Pasajero
15	10A	Luz Alta Derecha del Faro
16	7.5A	STS [No disponible en todos los modelos]
17	20A	Toma ACC Consola [No disponible en todos los modelos]
18	20A	Techo Corredizo
19	20A	Calefactor de Asiento Delantero [No disponible en todos los modelos]
22	15A	Lavador
23	10A	Limpiaparabrisas Trasero [No disponible en todos los modelos]
24	7.5A	Aire Acondicionado
25	7.5A	Luces de Circulación Diurna
26	7.5A	Corte de Arranque
27	7.5A	ABS/VSA
28	10A	SRS
29	10A	Luz Alta Izquierda del Faro
30	10A	ACG
31	10A	Ventana Eléctrica
32	15A	Bomba de Combustible
33	7.5A	SRS
34	7.5A	Medidor
35	7.5A	SOL de Misión
36	20A	Toma ACC Delantera
37	7.5A	ACC
38	7.5A	Bloqueo de Llave ACC
39	10A	Opción
40	10A	Limpiaparabrisas Trasero

N°	A	Descripción
1	20A	(Headlight Low Beam Main) Faros de luz baja
2	30A	(CDC [Not available on all models]) Control de la suspensión o control de suspensión electrónica
3	10A	(Hazard) Luz de emergencia o balizas
4	15A	(DBW) Sistema de acelerador Drive-by-Wire
5	30A	(Wiper) Limpiaparabrisas
6	10A	(Stop) Luces de freno
7	15A	(IGP) Encendido
8	15A	(IG Coil) Bobina de encendido
9	10A	(EOP [Not available on all models]) Sensor de presión de aceite del motor
10	20A	(INJ) Inyectores de combustible
12	30A	(Main Fan) Ventilador del radiador
13	30A	(Starter SW) Sistema de arranque
14	7.5A	(MG Clutch) Embrague magnético de A/C
15	7.5A	(Battery Sensor) Sensor inteligente de carga de la batería
17	7.5A	(Daytime Running Lights) Luces de circulación diurna
18	10A	(Horn) Bocina
19	15A	(Fog Light [Not available on all models]) Luces antiniebla
20	7.5A	UB ECU [Not available on all models]
21	15A	(Back Up Main) Luces de reversa
22	7.5A	(Interior Lights) Luces interiores
23	30A	(Sub Fan) Motor del ventilador de enfriamiento
25	7.5A	Smart Entry Auto Start [Models with smart entry system]
26	7.5A	ST MG [ Models without smart entry system]
29	10A	(Back Up) Luces de reversa
30	10A	(IGP LAF) Sensor de flujo de aire magro (sensor O2 especial)
31	7.5A	(IGPS) Protege varios circuitos
32	10A	(Right Headlight Low Beam) Faro derecho de luz baja
33	10A	(Left Headlight Low Beam) Faro izquierdo de luz baja
