Caja de fusibles del compartimento motor A

N°	A	Descripción
1	20A	Luz de cruce principal
2	-	Vacío
3	10A	Peligro
4	15A	DBW [Nafta]
4	15A	IGP 2 [Diésel]
5	30A	Limpiaparabrisas delantero
6	10A	Tope
7	15A	IGP [Nafta]
7	20A	IGP [Diésel]
8	15A	Bobina IG [Nafta]
8	10A	LAF [Diésel]
9	-	Vacío
10	20A	INJ [Nafta]
11	30A	VST 1
12	30A	Ventilador principal
13	30A	Motor de arranque
14	7.5A	Embrague MG
15	7.5A	Sensor de la batería
16	10A	Luces pequeñas
17	-	Vacío
18	10A	Bocina
19	10A	Luces antiniebla delanteras
20	7.5A	Reserva (FI ECU)
21	10A	Marcha atrás
22	10A	Audio
23	30A	Ventilador auxiliar
24	30A	VST [Diésel]
25	7.5A	Interruptor del motor de arranque
26	-	Vacío
27	-	Vacío
28	7.5A	IGPS 2 [Diésel]
29	30A	Reserva (VST)
30	7.5A	Relé auxiliar FI [Nafta]
31	7.5A	IGP auxiliar [Nafta]
32	10A	Luz de cruce derecha
33	10A	Luz de cruce izquierda

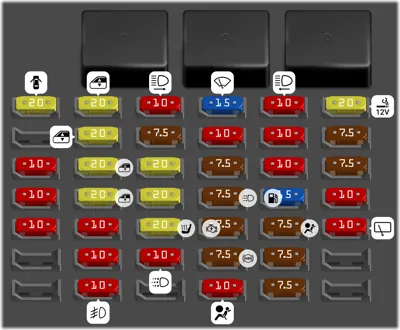

N°	A	Descripción
1	20A	Bloqueo de la puerta
2	-	Vacío
3	10A	Sistema de acceso sin llave [No disponible en todos los modelos]
4	10A	Desbloqueo de puerta izquierda
5	10A	Desbloqueo de puerta derecha
6	-	Vacío
7	-	Vacío
8	20A	Elevalunas eléctrico del conductor
9	20A	Elevalunas eléctrico del acompañante
10	20A	Elevalunas eléctrico trasero izquierdo
11	20A	Elevalunas eléctrico trasero derecho
12	10A	Bloqueo de puerta izquierda
13	10A	Bloqueo de puerta derecha
14	10A	Luz antiniebla trasera [No disponible en todos los modelos]
15	10A	Luz de carretera derecha
16	7.5A	STS [No disponible en todos los modelos]
17	20A	Techo solar [No disponible en todos los modelos]
18	20A	Techo de cristal panorámico [No disponible en todos los modelos]
19	20A	Calefacción de los asientos [No disponible en todos los modelos]
20	10A	Luces de conducción diurna
21	-	Vacío
22	15A	Lavaparabrisas
23	10A	Suministro del limpialunetas trasero [No disponible en todos los modelos]
24	7.5A	A/C
25	7.5A	Luces de conducción diurna
26	7.5A	Motor de arranque
27	7.5A	ABS/VSA
28	10A	SRS
29	10A	Luz de carretera izquierda
30	10A	ACG
31	10A	Relé
32	15A	Bomba de combustible
33	7.5A	SRS 2 [No disponible en todos los modelos]
34	7.5A	Medidor
35	7.5A	Mission SOL
36	20A	Toma para accesorios delantera
37	7.5A	ACC [Modelos con sistema de acceso sin llave]
38	7.5A	ACC [Modelos sin sistema de acceso sin llave]
39	10A	Opción
40	10A	Limpialuneta trasero
41	-	Vacío
42	-	Vacío

N°	A	Descripción
1		Dirección asistida eléctrica (EPS)
1		Principal de IG [Modelo con sistema de acceso sin llave]
1		Principal de IG [Modelo sin sistema de acceso sin llave]
1		Principal 2 de la caja de fusibles
1		Motor de ABS/VSA
1		Principal de la caja de fusibles
1		Principal 3 de la caja de fusibles
2		Desempañador de luneta [Nafta]
2		Freno de estacionamiento eléctrico izquierdo [Nafta]
2		Principal 2 de IG [Modelo con sistema de acceso sin llave] [Nafta]
2		Motor del calefactor [Nafta]
2		Freno de estacionamiento eléctrico derecho [Nafta]
2		A/C PTC 1 [Diésel]
2		A/C PTC 2 [Diésel]
2		A/C PTC 3 [Diésel]
2		A/C PTC 4 [Diésel]
2		Freno de estacionamiento eléctrico derecho [Diésel]
2		Freno de estacionamiento eléctrico izquierdo [Diésel]
3	40A	Motor del calefactor [Diésel]
4	30A	Principal 2 de IG [Modelo con sistema de acceso sin llave] [Diésel]
5	30A	ABS/VSA FSR
6	20A	Súper bloque [No disponible en todos los modelos]
7	20A	Toma de corriente para accesorios trasera [No disponible en todos los modelos]
8	-	Vacío
9	7.5A	Luces interiores
10	20A	Toma de corriente para los accesorios central [No disponible en todos los modelos]
11	30A	Luneta térmica [No disponible en todos los modelos] [Diésel]
12	7.5A	Llave en AUXILIAR [No disponible en todos los modelos]
13	10A	Retrovisor térmico [No disponible en todos los modelos]
14	7.5A	Motor del calefactor [No disponible en todos los modelos]
15	30A	Limpiaparabrisas delantero [No disponible en todos los modelos]

N°		A	Descripción
-		100A	Batería principal [Nafta]
-		150A	Batería principal [Diésel]
