Caja de fusibles del compartimento motor (Caja de fusibles A)

N°	A	Descripción
1	20A	Luz de cruce principal
3	10A	Peligro
4	15A	DBW [Modelos de gasolina]
4	15A	IGP 2 [Modelos diésel]
5	30A	Limpiaparabrisas delantero
6	10A	Tope
7	15A	IGP
7	20A	IGP
8	15A	Bobina IG [Modelos de gasolina]
8	10A	LAF [Modelos diésel]
10	20A	INJ [Modelos de gasolina]
11	30A	VST 1 [No disponible en todos los modelos]
12	30A	Ventilador principal
13	30A	Motor de arranque [No disponible en todos los modelos]
14	7.5A	Embrague MG
15	7.5A	Sensor de la batería
16	10A	Luces pequeñas
18	10A	Bocina
19	10A	Luces antiniebla delanteras [No disponible en todos los modelos]
20	7.5A	Reserva (FI ECU) [Modelos diésel]
21	10A	Marcha atrás
22	10A	Audio [No disponible en todos los modelos]
23	30A	Ventilador auxiliar [No disponible en todos los modelos]
24	30A	VST 2 [No disponible en todos los modelos]
25	7.5A	Interruptor del motor de arranque
28	7.5A	IGPS 2 [Modelos diésel]
29	30A	Reserva (VST) [Modelos de gasolina]
30	7.5A	Relé auxiliar FI [Modelos de gasolina[
31	7.5A	IGP auxiliar [Modelos de gasolina]
32	10A	Luz de cruce derecha
33	10A	Luz de cruce izquierda

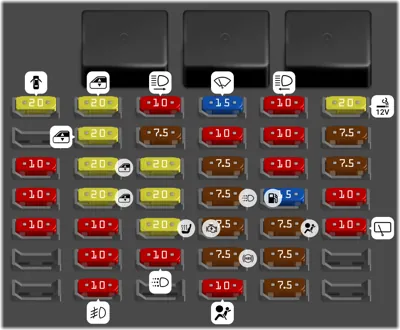

N°	A	Descripción
1	20A	Bloqueo de la puerta
3	10A	Sistema de acceso sin llave [No disponible en todos los modelos]
4	10A	Desbloqueo de puerta izquierda
5	10A	Desbloqueo de puerta derecha
8	20A	Elevalunas eléctrico del conductor
9	20A	Elevalunas eléctrico del acompañante
10	20A	Elevalunas eléctrico trasero izquierdo
11	20A	Elevalunas eléctrico trasero derecho
12	10A	Bloqueo de puerta izquierda
13	10A	Bloqueo de puerta derecha
14	10A	Luz antiniebla trasera [No disponible en todos los modelos]
15	10A	Luz de carretera derecha
16	7.5A	STS [No disponible en todos los modelos]
17	20A	Techo solar [No disponible en todos los modelos]
18	20A	Techo de cristal panorámico [No disponible en todos los modelos]
19	20A	Calefacción de los asientos [No disponible en todos los modelos]
20	10A	Luces de conducción diurna
22	15A	Lavaparabrisas
23	10A	Suministro de limpialunetas trasero [No disponible en todos los modelos]
24	7.5A	A/C
25	7.5A	Luces de conducción diurna
26	7.5A	Motor de arranque
27	7.5A	ABS/SA
28	10A	SRS
29	10A	Luz de carretera izquierda
30	10A	ACG
31	10A	Relé
32	15A	Bomba de combustible
33	7.5A	SRS 2 [No disponible en todos los modelos]
34	7.5A	Medidor
35	7.5A	Mission SOL
36	20A	Toma para accesorios delantera
37	7.5A	ACC [Modelos con sistema de acceso sin llave]
38	7.5A	ACC [Modelos sin sistema de acceso sin llave]
39	10A	Opción
40	10A	Limpialuneta trasero

N°	A	Descripción
1		Dirección asistida eléctrica (EPS)
1		Principal de IG [Modelos con sistema de acceso sin llave[
1		Principal de IG [Modelos sin sistema de acceso sin llave]
1		Principal 2 de la caja de fusibles
1		Motor de ABS/VSA
1		Principal de la caja de fusibles
1		Principal 3 de la caja de fusibles
1		Desempañador de luneta
1		Freno de estacionamiento eléctrico izquierdo
2		Principal 2 de IG [Modelos con sistema de acceso sin llave] [Modelos de gasolina]
2		Motor del calefactor [Modelos de gasolina]
2		Freno de estacionamiento eléctrico derecho [Modelos de gasolina]
2		A/C PTC 1 [Modelos diésel]
2		A/C PTC 2 [Modelos diésel]
2		A/C PTC 3 [Modelos diésel]
2		A/C PTC 4 [Modelos diésel]
2		Freno de estacionamiento eléctrico derecho [Modelos diésel]
2		Freno de estacionamiento eléctrico izquierdo [Modelos diésel]
3	40A	Motor del calefactor [Modelos diésel]
4	30A	Principal 2 de IG [Modelos con sistema de acceso sin llave] [Modelos diésel]
5	30A	ABS/VSA FSR
6	20A	Súper bloqueo [No disponible en todos los modelos]
7	20A	estacionamiento eléctrico izquierdo
9	7,5A	Luces interiores
10	20A	Toma de corriente para los accesorios central [No disponible en todos los modelos]
11	30A	Luneta térmica [Modelos diésel]
12	7,5A	Llave en AUXILIAR [No disponible en todos los modelos]
13	10A	Retrovisor térmico [No disponible en todos los modelos]
14	7,5A	Motor del calefactor [No disponible en todos los modelos]
15	30A	Limpiaparabrisas delantero [No disponible en todos los modelos]
