Caja de fusibles del compartimento motor A [1.8L excepto Brasil, Paraguay y Argentina]

N°	A	Descripción
1	20A	Principal de la luz de cruce
3	10A	Luces de emergencia
4	15A	DBW
5	30A	Limpiaparabrisas*
6	10A	Tope
7	15A	IGP
8	15A	Bobina IG
9	10A	Luces de conducción de día
10	20A	-
12	30A	Ventilador principal
13	30A	SW MAGNETIC ST
14	7.5A	Embrague MG
15	7.5A	Sensor de batería
16	10A	Luz pequeña
17	20A	-
18	10A	Bocina
19	10A	Luces antiniebla*
21	10A	Marcha atrás
22	10A	Audio
23	30A	Ventilador auxiliar
25	7.5A	DIAG INICIO*
26	7.5A	ST MG [Modelos sin sistema de acceso sin llave]
27	-	-
28	-	-
29	30A	-
30	7.5A	FI SUB RLY OUT
31	7.5A	IGP2 SUB
32	10A	Luz de cruce derecha
33	10A	Luz de cruce izquierda

N°	A	Descripción
1	20A	Principal de la luz de cruce
3	10A	Luces de emergencia
4	15A	DBW
5	-	-
6	10A	Tope
7	15A	IGP
8	15A	Bobina IG
9	10A	Luces de conducción de día
10	15A	Bomba de combustible*
12	30A	Ventilador principal
13	-	-
14	7.5A	Embrague MG
15	7.5A	Sensor de batería
16	10A	Luz pequeña
17	-	-
18	10A	Bocina
19	10A	Luces antiniebla delanteras*
20	10A	FI ECU*
21	10A	Marcha atrás
22	10A	Audio
23	30A	Ventilador auxiliar
24	-	-
25	-	-
26	7.5A	ST MG
27	7.5A	FLRLD*
28	-	-
29	-	-
30	7.5A	FI SUB RLY OUT
31	7.5A	IGP2 SUB
32	10A	Luz de cruce derecha
33	10A	Luz de cruce izquierda

N°	A	Descripción
1	30A	Limpiaparabrisas
2	-	-
3	30A	Parada principal
4	-	-
5	20A	Luz de cruce principal
6	-	-
7	20A	Inyector
8	15A	IGP
9	15A	Bobina IG
10	15A	Acelerador electrónico
11	30A	-
12	-	-
13	30A	Interruptor del motor de arranque
14	7.5A	Embrague MG
15	10A	Reserva ECU FI
16	10A	Luces antiniebla delanteras*
17	15A	TCU
18	10A	Bocina
19	10A	Luces pequeñas
20	7.5A	UB ECU
21	10A	Marcha atrás
22	10A	Audio
23	-	-
24	30A	-
25	10A	VBACT
26	7.5A	Relé auxiliar Fl
27	10A	Luz de cruce izquierda
28	10A	Luz de cruce derecha
29	7.5A	Motor de arranque
30	30A	-
31	10A	Tope
32	10A	Luces de emergencia
33	10A	Luces de conducción de día

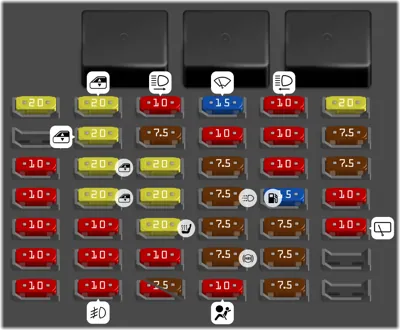

N°	A	Descripción
1	20A	Cerradura de puerta
3	10A	Sistema de acceso sin llave [Modelos con sistema de acceso sin llave]
4	10A	Desbloqueo de la puerta del lado del conductor
5	10A	Desbloqueo de la puerta del acompañante
6	10A	Desbloqueo de la puerta del conductor*
7	10A	Bloqueo de la puerta del conductor*
8	20A	Elevalunas eléctrico del conductor
9	20A	Elevalunas eléctrico del acompañante
10	20A	Elevalunas eléctrico trasero izquierdo
11	20A	Elevalunas eléctrico trasero derecho
12	10A	Bloqueo de la puerta del lado del conductor
13	10A	Bloqueo de la puerta del acompañante
14	10A	Luz antiniebla trasera*
15	10A	Luz de carretera derecha
16	7.5A	STS [Modelos sin sistema de acceso sin llave]
18	20A	Techo solar*
19	20A	Asientos térmicos*
22	15A	Lavaparabrisas
23	10A	Suministro del limpiaparabrisas trasero*
24	7.5A	A/C
25	7.5A	Luces de conducción de día
26	7.5A	Arranque [Modelos con sistema de acceso sin llave]
27	7.5A	ABS/VSA
28	10A	SRS
29	10A	Luz de carretera izquierda
30	10A	ACG
31	10A	RELÉ
32	15A	Bomba de combustible
33	7.5A	SRS2
34	7.5A	IIIII Cuadro de instrumentos
35	7.5A	SOL de misión
36	20A	Toma de alimentación de accesorios delantera
37	7.5A	ACC
39	10A	i Opción
40	10A	Limpiaparabrisas trasero

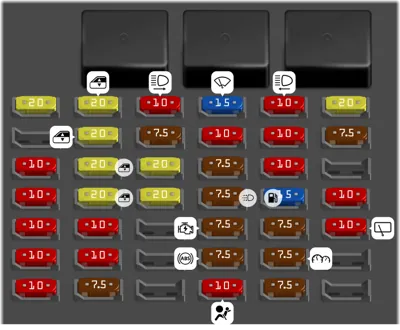

N°	A	Descripción
1	20A	Cerradura de puerta
3	10A	Sistema de acceso sin llave*
4	10A	Desbloqueo de la puerta del lado del conductor
5	10A	Desbloqueo de la puerta del acompañante
6	10A	Desbloqueo de la puerta del conductor
7	10A	Bloqueo de la puerta del conductor
8	20A	Elevalunas eléctrico del conductor
9	20A	Elevalunas eléctrico del acompañante
10	20A	Elevalunas eléctrico trasero izquierdo
11	20A	Elevalunas eléctrico trasero derecho
12	10A	Bloqueo de la puerta del lado del conductor
13	10A	Bloqueo de la puerta del acompañante
14	7.5A	ACTIVACIÓN DE FI*
15	10A	Luz de carretera derecha
16	7.5A	STS*
17	20A	Visera*
18	20A	Techo panorámico*
22	15A	Lavaparabrisas
23	10A	Suministro del limpiaparabrisas trasero*
24	7.5A	A/C
25	7.5A	Luces de conducción de día
26	7.5A	Arranque*
27	7.5A	ABS/VSA
28	10A	SRS
29	10A	Luz de carretera izquierda
30	10A	ACG
31	10A	RELÉ
32	15A	Bomba de combustible
33	7.5A	SRS2
34	7.5A	Cuadro de instrumentos
35	7.5A	SOL de misión
36	20A	Toma de alimentación de accesorios delantera
37	7.5A	ACC
39	10A	Opción
40	10A	Limpiaparabrisas trasero

N°	A	Descripción
1		EPS
1		Principal de IG [Modelos con sistema de acceso sin llave]
1		Principal de IG [Modelos sin sistema de acceso sin llave
1		Principal de la caja de fusibles 2
1		Motor de ABS/VSA
1		Principal de la caja de fusibles
1		Principal 3 de la caja de fusibles*
2		Desempañador de luneta
2		EPB L
2		PRINCIPAL 2 DE IG [Modelos con sistema de acceso sin llave]
2		Motor del calefactor
2		EPB R
2		FSR de ABS/VSA
3	40A	-
5	20A	E-DPS [Modelos AWD]
7	20A	Toma de alimentación de accesorios trasera*
8	7.5A	-
9	7.5A	Luz interior
10	20A	Toma de alimentación de accesorios central*
12	7.5A	Llave en ACCESORIOS*2
13	10A	Retrovisores térmicos
14	7.5A	Ventilador A/C*
15	30A	Limpiaparabrisas delantero*²

N°	A	Descripción
1		EPS
1		Principal de IG [Modelos con sistema de acceso sin llave]
1		Principal de IG [Modelos sin sistema de acceso sin llave]
1		Principal 2 de la caja de fusibles
1		Motor de ABS/VSA
1		Principal de la caja de fusibles
1		Principal 3 de la caja de fusibles
2		Desempañador de luneta
2		EPB L
2		IG principal 2 [algunos modelos]
2		Motor del calefactor
2		EPB R
2		ABS/VSA FSR
5	20A	-
7	20A	-
9	7.5A	Luz interior
10	20A	Toma de accesorios central [algunos modelos]
11	-	-
12	7.5A	Bloqueo de seguridad de ACC [algunos modelos]
13	10A	-
14	7.5A	Ventilador A/C [algunos modelos]
15	30A	Limpiaparabrisas delantero [algunos modelos]
