Caja de fusibles del compartimento motor A

N°	A	Descripción
1	20A	(Luz de cruce principal)
2	30A	(CDC) [No disponible en todos los modelos]
3	10A	(Peligro)
4	15A	(DBW)
5	30A	(Limpiaparabrisas)
6	10A	(Tope)
7	15A	(IGP)
8	15A	(Bobina IG)
9	10A	(ECP) [No disponible en todos los modelos]
10	20A	(INJ)
11	30A	(CC/CC2)
12	30A	(Ventilador principal)
13	30A	(Interruptor del motor de arranque)
14	7.5A	(Embrague MG)
15	7.5A	(Sensor de la batería) [No disponible en todos los modelos]
16	-	(Vacío)
17	7.5A	(DRL)
18	10A	(Bocina)
19	15A	(Luces antiniebla delanteras) [No disponible en todos los modelos]
20	7.5A	(UB ECU)
21	15A	(Condensador)
21	10A	(Convertidor de CC/CC) [No disponible en todos los modelos]
22	7.5A	(Luz interior)
23	30A	(Ventilador auxiliar)
24	30A	(DC/DC 1) [No disponible en todos los modelos]
25	7.5A	(Motor de arranque)
26	7.5A	(CAM SNSR)
27	-	(Vacío)
28	-	(Vacío)
29	10A	(Condensador) [No disponible en todos los modelos]
29	30A	(Convertidor de CC/CC) [No disponible en todos los modelos]
30	10A	(IGP LAF)
31	7.5A	(IGPS)
32	10A	(Luz de cruce derecha)
33	10A	(Luz de cruce izquierda)

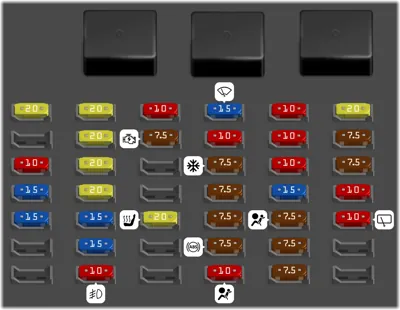

N°	A	Descripción
1	20A	(Bloqueo de la puerta)
2	-	(Vacío)
3	10A	(Sistema de acceso sin llave) [No disponible en todos los modelos]
4	15A	(Desbloqueo de puerta izquierda)
5	15A	(Desbloqueo de puerta derecha)
6	-	(Vacio)
7	-	(Vacío)
8	20A	(Elevalunas eléctrico del conductor) undefined
9	20A	(Elevalunas eléctrico del acompañante) undefined
10	20A	(Elevalunas eléctrico trasero izquierdo)
11	20A	(Elevalunas eléctrico trasero derecho) undefined
12	15A	(Bloqueo de puerta izquierda) undefined
13	15A	(Bloqueo de puerta derecha)
14	10A	(Luz antiniebla trasera)
15	10A	(Luz de carretera derecha)
16	7.5A	(STS)
17	-	(Vacío)
18	-	(Vacío)
19	20A	(Asiento calefactado) [No disponible en todos los modelos]
20	-	(Vacío)
21	-	(Vacío)
22	15A	(Lavaparabrisas)
23	10A	(Suministro del limpialunetas trasero) [No disponible en todos los modelos]
24	7.5A	(A/C)
25	7.5A	(Luces de conducción diurna)
26	7.5A	(Corte del motor de arranque)
27	7.5A	(ABS/VSA)
28	10A	(SRS)
29	10A	(Luz de carretera izquierda)
30	10A	(ACG)
31	10A	(Elevalunas eléctrico)
32	15A	(Bomba de combustible)
33	7.5A	(SRS)
34	7.5A	(Medidor)
35	7.5A	(Mission SOL)
36	20A	(Toma para ACC delantera)
37	7.5A	(ACCESORIOS)
38	7.5A	(Llave en ACCESORIOS)
39	10A	(Opción)
40	10A	(Limpialuneta trasero)
41	-	(Vacío)
42	-	(Vacío)

N°		A	Descripción
-		100A	Batería principal

N°	A	Descripción
1		(EPS)
1		(Principal de IG) [Modelo sin sistema de acceso sin llave]
1		(Principal de IG) [Modelo con sistema de acceso sin llave]
1		(Principal 2 de la caja de fusibles)
1		(Motor de ABS/VSA)
1		(Principal 1 de la caja de fusibles)
1		(Principal 3 de la caja de fusibles)
2		(Vacío)
3	30A	(Calefactor)
4	30A	(Principal de IG) [Modelo con sistema de acceso sin llave]
5	30A	(ABS/VSA FSR)
6	15A	(ISA) [No disponible en todos los modelos]
7	-	(Vacío)
8	20A	(Súper bloqueo) [No disponible en todos los modelos]
9	10A	(Luz pequeña)
10	20A	(Toma para accesorios central) [No disponible en todos los modelos]
11	30A	(Desempañador de luneta)
12	7.5A	(Llave en ACCESORIOS) [Modelo sin sistema de acceso sin llave]
13	10A	(Retrovisor térmico) [No disponible en todos los modelos]
14	7.5A	(Interruptor de ventilador A/C)
15	30A	(Limpiaparabrisas) [Modelo sin sistema de acceso sin llave]
