Caja de fusibles del compartimento motor A

N°	A	Descripción
1	20A	(Luz de cruce principal)
2	30A	(Contactor) [No disponible en todos los modelos]
3	10A	(Peligro)
4	15A	(DBW)
5	30A	(Limpiaparabrisas) [No disponible en todos los modelos]
6	10A	(Tope)
7	15A	(IGP)
8	15A	(Bobina IG)
9	10A	(ECP) [No disponible en todos los modelos]
10	20A	(INJ)
11	30A	(DC/DC2) [No disponible en todos los modelos]
12	30A	(Ventilador principal)
13	30A	(Interruptor del motor de arranque) [No disponible en todos los modelos]
14	7.5A	(Embrague MG)
15	7.5A	(Sensor de la batería)
16	-	(Vacío)
17	7.5A	(DRL)
18	10A	(Bocina)
19	15A	(Luces antiniebla delanteras) [No disponible en todos los modelos]
20	7.5A	(UB ECU)
21	10A	(Reserva 1) [Excepto modelos SE y TREND con transmisión variable continua]
21	15A	(Reserva 1) [Modelos SE y TREND con transmisión variable continua]
22	7.5A	(Luz interior)
23	30A	(Ventilador auxiliar) [No disponible en todos los modelos]
24	30A	(DC/DC 1) [No disponible en todos los modelos]
25	7.5A	(Motor de arranque) [No disponible en todos los modelos]
26	7.5A	(CAM SNSR)
27	-	(Vacío)
28	7.5A	(ST MG) [No disponible en todos los modelos]
29	30A	(Reserva 2) [Excepto modelos SE y TREND con transmisión variable continua]
29	10A	(Reserva 2) [Modelos SE y TREND con transmisión variable continua]
30	10A	(IGP LAF)
31	7.5A	(IGPS)
32	10A	(Luz de cruce derecha)
33	10A	(Luz de cruce izquierda)

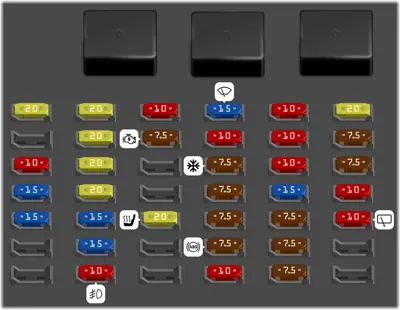

N°	A	Descripción
1	20A	(Bloqueo de la puerta)
2	-	(Vacío)
3	10A	(Sistema de acceso sin llave) [No disponible en todos los modelos]
4	15A	(Desbloqueo de puerta izquierda)
5	15A	(Desbloqueo de puerta derecha)
6	-	(Vacío)
7	-	(Vacío)
8	20A	(Elevalunas eléctrico del conductor)
9	20A	(Elevalunas eléctrico del acompañante)
10	20A	(Elevalunas eléctrico trasero izquierdo)
11	20A	(Elevalunas eléctrico trasero derecho) undefined
12	15A	(Bloqueo de puerta izquierda)
13	15A	(Bloqueo de puerta derecha)
14	10A	(Luz antiniebla trasera)
15	10A	(Luz de carretera derecha)
16	7.5A	(STS) [No disponible en todos los modelos]
17	-	(Vacío)
18	-	(Vacío)
19	20A	(Asiento calefactado) [No disponible en todos los modelos]
20	-	(Vacío)
21	-	(Vacío)
22	15A	(Lavaparabrisas)
23	10A	(Suministro del limpialunetas trasero) [No disponible en todos los modelos]
24	7.5A	(A/C)
25	7.5A	(Luces de conducción diurna)
26	7.5A	(Motor de arranque) [No disponible en todos los modelos]
27	7.5A	(ABS/VSA)
28	10A	(SRS1)
29	10A	(Luz de carretera izquierda)
30	10A	(ACG)
31	10A	(Elevalunas eléctrico)
32	15A	(Bomba de combustible)
33	7.5A	(SRS2)
34	7.5A	(Medidor)
35	7.5A	(Mission SOL) [No disponible en todos los modelos]
36	20A	(Toma para ACC delantera)
37	7.5A	(ACCESORIOS)
38	7.5A	(Llave en ACCESORIOS)
39	10A	(Opción)
40	10A	(Limpialuneta trasero)
41	-	(Vacío)
42	-	(Vacío)

N°		A	Descripción
-		100A	(Batería principal)

N°	A	Descripción
1		(EPS)
1		(Principal de IG) [Modelos sin sistema de acceso sin llave]
1		(Principal de IG) [Modelos con sistema de acceso sin llave]
1		(Principal 2 de la caja de fusibles)
1		(Motor de ABS/VSA)
1		(Principal 1 de la caja de fusibles)
1		(Principal 3 de la caja de fusibles)
2		(Vacío)
3	30A	(Calefactor)
4	30A	(Principal de IG) [Modelos sin sistema de acceso sin llave]
5	30A	(ABS/VSA FSR)
6	15A	(ISA) [No disponible en todos los modelos]
7	-	(Vacío)
8	20A	(Súper bloqueo) [No disponible en todos los modelos]
9	10A	(Luz pequeña)
10	20A	(Toma para accesorios central) [No disponible en todos los modelos]
11	30A	(Desempañador de luneta)
12	7.5A	(Llave en ACCESORIOS) [Modelos sin sistema de acceso sin llave]
13	10A	(Retrovisor térmico) [No disponible en todos los modelos]
14	7.5A	(Interruptor de ventilador A/C)
15	30A	(Limpiaparabrisas delantero) [Modelos sin sistema de acceso sin llave]
