Caja de fusibles principal bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz baja del faro izquierdo | |
| 2 | 30A | Bobina del desempañador trasero | |
| 3 | 10A | Luz alta del faro izquierdo | |
| 4 | 15A | Luces pequeñas | |
| 5 | 10A | Luz baja del faro derecho | |
| 6 | 10A | Luz alta del faro derecho | |
| 7 | 7.5A | Luces de reversa | |
| 8 | 15A | FI ECU | |
| 9 | 30A | Ventilador del condensador | |
| 11 | 30A | Ventilador de enfriamiento | |
| 12 | 7.5A | Embrague MG | |
| 13 | 20A | Claxon, freno | |
| 14 | 30A | Desempañador | |
| 15 | 40A | Luces de reversa | |
| 16 | 15A | Luces de emergencia | |
| 17 | 30A | Motor VSA | |
| 18 | 30A | VSA | |
| 19 | 30A | Opción 1 | |
| 20 | 40A | Opción 2 | |
| 21 | 40A | Motor del calefaccionado | |
| 22 | BASF/B | ||
| 22 | Batería | ||
| 23 | B IGI Principal | ||
| 23 | Ventana eléctrica |
Caja de fusibles secundaria bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 40A | Puerta Deslizante Izquierda [Si Está Equipado] | |
| 3 | 40A | Puerta Deslizante Derecha [Si Está Equipado] | |
| 4 | 40A | Puerta Trasera Eléctrica [Si Está Equipado] | |
| 5 | 20A | Premium | |
| 6 | 20A | Inversor de Aire Acondicionado | |
| 7 | 10A | Luz Antiniebla Delantera [Si Está Equipado] | |
| 8 | 10A | ACM | |
| 9 | 7.5A | TPMS [Si Está Equipado] | |
| 11 | 7.5A | Sistema de Entretenimiento Trasero [Si Está Equipado] |

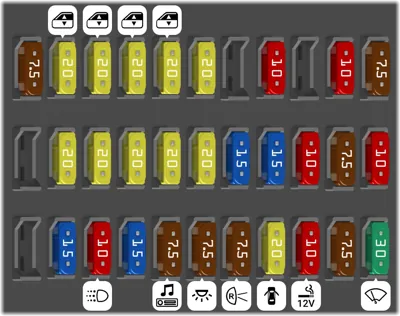

CAJA DE FUSIBLES INTERIOR - Lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 15A | Bobina IG | |
| 3 | 10A | Luz Diurna [modelos canadienses] | |
| 4 | 15A | LAF | |
| 5 | 7.5A | Radio | |
| 6 | 7.5A | Luces Interiores | |
| 7 | 7.5A | Luces de Reversa | |
| 8 | 20A | Cerradura de Puerta | |
| 9 | 10A | Enchufe de Accesorios Delantero | |
| 10 | 7.5A | OPDS | |
| 11 | 30A | IG, Limpiaparabrisas | |
| 13 | 20A | Cierre de PSD Izquierdo [Si está equipado] | |
| 14 | 20A | Deslizamiento del Asiento Eléctrico del Conductor [Si está equipado] | |
| 15 | 20A | Pedales Ajustables [Si está equipado] | |
| 16 | 20A | Reclinación del Asiento Eléctrico del Conductor [Si está equipado] | |
| 17 | 20A | Cierre del Portón Trasero Eléctrico [Si está equipado] | |
| 18 | 15A | IG PCU | |
| 19 | 15A | IG Bomba de Combustible | |
| 20 | 10A | IG Lavadora | |
| 21 | 7.5A | IG Tablero de Instrumentos | |
| 22 | 10A | IG SRS | |
| 23 | 7.5A | IGP | |
| 24 | 20A | Ventana Trasera Izquierda | |
| 25 | 20A | Ventana Trasera Derecha | |
| 26 | 20A | Ventana del Pasajero | |
| 27 | 20A | Ventana del Conductor | |
| 28 | 20A | Techo Solar | |
| 30 | 10A | IG HAC | |
| 32 | 10A | ACC | |
| 33 | 7.5A | Opción HAC |
CAJA DE FUSIBLES INTERIOR - Lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Ventilador Trasero | |
| 3 | 15A | DBW | |
| 4 | 20A | Cerradura de Puerta | |
| 6 | 15A | Asiento Calefaccionado | |
| 7 | 7.5A | Tablero de Instrumentos | |
| 8 | 20A | Puerta Deslizante Derecha Eléctrica [Si Está Equipado] | |
| 9 | 10A | Enchufes de Accesorios |
