Caja de fusibles principal bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz baja del faro izquierdo | |
| 2 | 30A | Bobina del desempañador trasero | |
| 3 | 10A | Luz alta del faro izquierdo | |
| 4 | 15A | Luces pequeñas | |
| 5 | 10A | Luz alta del faro derecho | |
| 6 | 10A | Luz baja del faro derecho | |
| 7 | 7.5A | Luces de reversa | |
| 8 | 15A | FI LECU (PCM) | |
| 9 | 30A | Ventilador del condensador | |
| 11 | 30A | Ventilador de enfriamiento | |
| 12 | 7.5A | Embrague MG | |
| 13 | 20A | Bocina, freno | |
| 14 | 30A | Desempañador trasero | |
| 15 | 40A | Luces de reversa, ACC | |
| 16 | 15A | Luces de emergencia | |
| 17 | 30A | Motor VSA | |
| 18 | 30A | VSA | |
| 19 | 30A | Opción 1 | |
| 20 | 40A | Opción 2 | |
| 21 | 40A | Motor calefaccionado | |
| 22 | Caja de fusibles del pasajero | ||
| 22 | Batería | ||
| 23 | IG1 Principal | ||
| 23 | Ventana eléctrica principal | ||
| 23 | Ventana eléctrica principal |
Caja de fusibles secundaria bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 40A | Puerta corrediza izquierda eléctrica [Para algunos tipos] | |
| 3 | 40A | Puerta corrediza derecha eléctrica [Para algunos tipos] | |
| 4 | 40A | Puerta trasera eléctrica [Para algunos tipos] | |
| 5 | 20A | Premium | |
| 6 | 20A | Inversor de aire acondicionado | |
| 7 | 20A | Luz antiniebla [Para algunos tipos] | |
| 8 | 10A | ACM | |
| 9 | 20A | Deslizamiento del asiento eléctrico AS [Para algunos tipos] | |
| 10 | 20A | Reclinación del asiento eléctrico AS [Para algunos tipos] | |
| 11 | 7.5A | Sistema de entretenimiento trasero [Para algunos tipos] |

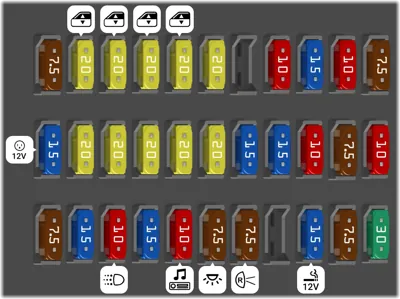

CAJA DE FUSIBLES INTERIOR - Lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | TPMS | |
| 2 | 15A | IG Bobina | |
| 3 | 10A | Luz Diurna | |
| 4 | 15A | LAF | |
| 5 | 10A | Radio | |
| 6 | 7.5A | Luces Interiores | |
| 7 | 7.5A | Luces de Reversa | |
| 9 | 15A | Toma de Accesorios Delantera | |
| 10 | 7.5A | OPDS | |
| 11 | 30A | IG Limpiaparabrisas | |
| 12 | 15A | Toma de Accesorios Trasera | |
| 13 | 20A | Cierre de Puerta Corrediza Izquierda [Para algunos tipos] | |
| 14 | 20A | Deslizamiento del Asiento del Conductor [Para algunos tipos] | |
| 15 | 20A | Ajuste de Posición del Pedal [Para algunos tipos] | |
| 16 | 20A | Reclinación del Asiento del Conductor [Para algunos tipos] | |
| 17 | 20A | Cierre del Portón Trasero [Para algunos tipos] | |
| 18 | 15A | IG ACG | |
| 19 | 15A | IG Bomba de Combustible | |
| 20 | 10A | IG Lavadora | |
| 21 | 7.5A | IG Tablero de Instrumentos | |
| 22 | 10A | IG SRS | |
| 23 | 7.5A | IGP | |
| 24 | 20A | Ventana Eléctrica Trasera Izquierda | |
| 25 | 20A | Ventana Eléctrica Trasera Derecha | |
| 26 | 20A | Ventana Eléctrica del Pasajero | |
| 27 | 20A | Ventana Eléctrica del Conductor | |
| 28 | 20A | Techo Solar [Para algunos tipos] | |
| 30 | 10A | IG HAC | |
| 31 | 15A | IG SOL | |
| 32 | 10A | ACC | |
| 33 | 7.5A | HAC OP |
CAJA DE FUSIBLES INTERIOR - Lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Ventilador trasero | |
| 3 | 15A | DBW | |
| 4 | 20A | Cerradura de puerta | |
| 6 | 15A | Asiento calefaccionado [Para algunos tipos] | |
| 7 | 7.5A | Tablero de instrumentos | |
| 8 | 20A | Cierre de puerta corrediza derecha [Para algunos tipos] |
