Caja de Fusibles del Compartimento del Motor A

N°	A	Descripción
4	10A	IG1 VB SOL
5	5A	VSA/ABS
6	30A	Limpiaparabrisas
7	15A	IG1 DBW
8	15A	TCU
9	15A	IGP1
10	30A	Motor del Ventilador Secundario
11	30A	Ventana Eléctrica Trasera del Lado del Conductor
12	30A	Bobina de Encendido/Inyector
13	10A	TCU 2
14	10A	TCU 3
15	30A	PDM LT2
16	30A	ST CUT
17	10A	Persiana de la Parrilla
18	10A	Luces de Reversa
19	10A	Luces de Freno
20	30A	PDM LT1
21	30A	Ventana Eléctrica Trasera del Lado del Pasajero
22	20A	ACM
23	15A	Luces de Emergencia
24	15A	Lavaparabrisas
25	30A	Motor del Ventilador Principal
26	5A	STRLD
27	5A	IGPS
28	10A	Luces de Freno
29	10A	Luz Baja del Faro Derecho
30	10A	Luz Baja del Faro Izquierdo
31	20A	Inyector
32	15A	Bobina de Encendido
33	5A	Módulo FET

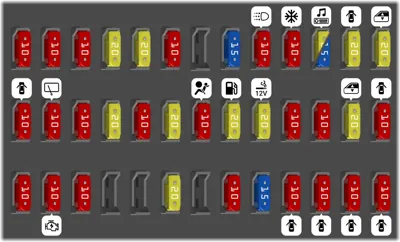

N°	A	Descripción
1	10A	Medidor
2	10A	Motor de arranque [No disponible en todos los modelos]
3	10A	Opción
4	-	-
5	-	-
6	20A	Techo corredizo [No disponible en todos los modelos]
7	-	-
8	10A	Caja de fusibles trasera
9	15A	IG1 Delantero
10	10A	Bloqueo de la puerta trasera del pasajero
11	10A	Bloqueo de la puerta del conductor
12	10A	Bloqueo de la puerta del pasajero delantero
13	10A	Desbloqueo de la puerta del pasajero delantero
14	10A	Desbloqueo de la puerta del conductor
15	10A	Limpiaparabrisas trasero
16	10A	SMART
17	20A	Reclinación del asiento eléctrico del conductor
18	10A	Volante calefaccionado [No disponible en todos los modelos]
19	20A	Reclinación del asiento eléctrico del pasajero delantero
20	10A	SRS
21	20A	Bomba de combustible
22	20A	Toma de corriente accesoria delantera
23	10A	Luz alta del faro izquierdo
24	10A	Luz alta del faro derecho
25	20A	Ventana eléctrica del conductor
26	10A	Desbloqueo de la puerta trasera del pasajero
27	10A	ACC
28	10A	SRS2
29	10A	Soporte lumbar del asiento eléctrico del conductor [No disponible en todos los modelos]
30	20A	Deslizamiento del asiento eléctrico del pasajero delantero
31	20A	Deslizamiento del asiento eléctrico del conductor
32	10A	Bloqueo del portón trasero [No disponible en todos los modelos]
33	-	-
34	15A	ACG
35	10A	DRL
36	10A	Aire acondicionado
37	20A	Radio [Modelos sin sistema de entrada inteligente]
37	15A	Radio [Modelos con sistema de entrada inteligente]
38	20A	Bloqueo principal de la puerta
39	20A	Ventana eléctrica del pasajero delantero

N°		A	Descripción
-			(Battery Main) Sistema de carga
-			FET
-			R/B Main 1
-			R/B Main 2
-			(EPS) Dirección asistida eléctrica
-			VAC

N°	A	Descripción
-	10A	(Meter) Cuadro de instrumentos
-	10A	(VSA) Asistencia de estabilidad del vehículo
-	10A	(ACG) Sistema de carga
-	10A	(Body Control Module) Módulo de control del cuerpo
-	-	(-) -
-	10A	(Back Up) Luces de reversa
-	10A	(ACC) Protege varios circuitos accesorios
-		(Unidentified) No identificado

N°	A	Descripción
1		DC/DC2
1		DC/DC1
1		-
1		Principal de la caja de fusibles 1
1		Principal de la caja de fusibles 2
1		Principal de la caja de fusibles trasera 1
1		Principal de la caja de fusibles trasera 2
1		Vacío [No disponible en todos los modelos]
2	30A	Principal IG 1
3	30A	Toma de corriente AC
4	30A	Principal IG 2
6	30A	Ventilador trasero
7	20A	Amplificador de audio 2 [No disponible en todos los modelos]
8	20A	Amplificador de audio 1 [No disponible en todos los modelos]
9	40A	Desempañador trasero
11	15A	Parabrisas calefaccionado [No disponible en todos los modelos]
12	5A	BMS
13	30A	Amplificador de audio 3 [No disponible en todos los modelos]
16	40A	Motor VSA
17	40A	Ventilador delantero
19	10A	Bocina
21	20A	Toma de corriente accesoria de la 3ª fila [No disponible en todos los modelos]
22	10A	Cambio por cable
23	10A	VBUM
24	40A	VSA

N°	A	Descripción
1	10A	Bloqueo de la Puerta Trasera del Lado del Conductor
2	20A	Cierre de la Puerta Deslizante Eléctrica del Lado del Pasajero [No disponible en todos los modelos]
3	20A	Motor de Cierre del Portón Trasero Eléctrico
4	20A	Toma de Corriente de Accesorios del Área de Carga
5	10A	Tapa de Llenado de Combustible
7	20A	Cierre de la Puerta Deslizante Eléctrica del Lado del Conductor [No disponible en todos los modelos]
14	30A	Motor de la Puerta Deslizante Eléctrica del Lado del Pasajero [No disponible en todos los modelos]
16	40A	Motor del Portón Trasero Eléctrico [No disponible en todos los modelos]
19	30A	Motor de la Puerta Deslizante Eléctrica del Lado del Conductor [No disponible en todos los modelos]
