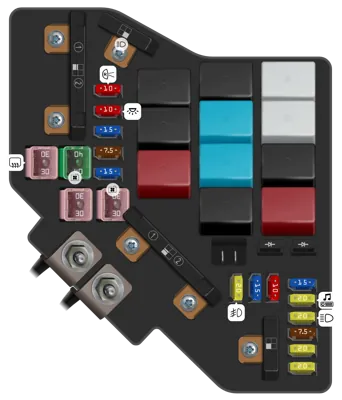

CAJA DE FUSIBLES PRINCIPAL BAJO EL CAPÓ
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Fusible Principal | ||
| 2 | 80 amperios OP Principal / 50 amperios=IG Principal | ||
| 4 | 50 amperios=Principal de Faros / / 40 amperios=Principal de Ventanas Eléctricas | ||
| 6 | 30A | Ventilador del Condensador | |
| 7 | 30A | Ventilador de Enfriamiento | |
| 8 | 30A | Desempañador Trasero | |
| 9 | 40A | Ventilador | |
| 10 | 20A | Luz Antiniebla Delantera | |
| 11 | 15A | Sub | |
| 12 | 10A | ACM | |
| 13 | 20A | Reclinación del Asiento Eléctrico del Pasajero Delantero | |
| 14 | 20A | Deslizamiento del Asiento Eléctrico del Pasajero Delantero | |
| 15 | 7.5A | Nivel de Aceite | |
| 16 | 20A | Principal de Faros Altos | |
| 17 | 20A | Radio | |
| 18 | 15A | Bobina de Encendido | |
| 19 | 15A | Principal | |
| 20 | 7.5A | Embrague MG | |
| 21 | 15A | DBW | |
| 22 | 10A | Luz Interior | |
| 23 | 10A | Luces de Reversa |
CAJA DE FUSIBLES SECUNDARIA BAJO EL CAPÓ
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 40A | Motor del portón trasero eléctrico | |
| 2 | 20A | VTM-4 | |
| 3 | 30A | Principal del remolque | |
| 4 | 40A | Relé F/S de VSA | |
| 5 | 30A | Ventilador trasero | |
| 6 | 30A | Motor de VSA | |
| 7 | 15A | Luces de emergencia | |
| 8 | 20A | Cierre del portón trasero eléctrico | |
| 9 | 20A | Reclinación del asiento eléctrico del conductor | |
| 10 | 20A | Deslizamiento del asiento eléctrico del conductor | |
| 11 | 20A | Freno y bocina | |
| 12 | 15A | Toma de corriente de la consola trasera | |
| 13 | 10A | Limpiaparabrisas trasero | |
| 14 | 20A | Freno eléctrico del remolque | |
| 15 | 20A | Inversor de aire acondicionado | |
| 16 | 15A | Toma de corriente de la consola central | |
| 17 | 20A | Carga del remolque | |
| 18 | 15A | Toma de corriente delantera | |
| 19 | 15A | Toma de corriente trasera | |
| 20 | 20A | Motor de la escotilla de vidrio | |
| 21 | 15A | Asiento trasero calefaccionado | |
| 22 | 30A | Motor del lavador de faros |
CAJA DE FUSIBLES TRASERA
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Luz Pequeña | |
| 2 | 7.5A | Luz de Freno | |
| 3 | 7.5A | Luz de Reversa | |
| 4 | 7.5A | Luz de Giro, Luz de Emergencia |

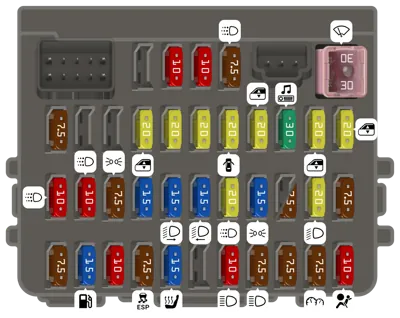

CAJA DE FUSIBLES INTERIOR
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | VTM-4 | |
| 2 | 15A | Bomba de combustible | |
| 3 | 10A | ACG | |
| 4 | 7.5A | VSA | |
| 5 | 15A | Asiento calefaccionado | |
| 7 | 10A | Luz automática | |
| 8 | 7.5A | Luz automática | |
| 9 | 7.5A | ODS | |
| 10 | 7.5A | Tablero de instrumentos | |
| 11 | 10A | SRS | |
| 12 | 10A | Luz diurna derecha | |
| 13 | 10A | Luz diurna izquierda | |
| 14 | 7.5A | Luces pequeñas (interior) | |
| 15 | 15A | Luces pequeñas (exterior) | |
| 16 | 15A | Luz baja del faro derecho | |
| 17 | 15A | Luz baja del faro izquierdo | |
| 18 | 20A | Luz diurna principal | |
| 19 | 15A | Luces pequeñas principales | |
| 20 | 7.5A | TPMS | |
| 21 | 20A | Luz baja del faro principal | |
| 22 | 7.5A | VBSOL2 | |
| 23 | 7.5A | STRLD | |
| 26 | 20A | Ventana eléctrica del conductor | |
| 27 | 20A | HAC OP | |
| 28 | 20A | Techo solar | |
| 29 | 20A | Cerradura de puerta | |
| 30 | 20A | Ventana eléctrica del pasajero delantero | |
| 31 | 30A | Amplificador de audio [En vehículos con sistema de entretenimiento trasero] | |
| 32 | 20A | Ventana eléctrica trasera del lado del pasajero | |
| 33 | 20A | Ventana eléctrica trasera del lado del conductor | |
| 35 | 10A | ACC | |
| 36 | 10A | HAC | |
| 37 | 7.5A | Luz diurna | |
| 38 | 30A | Limpiaparabrisas |
