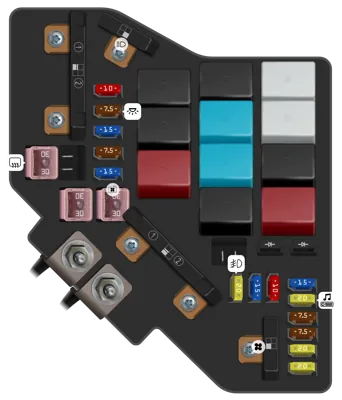

Caja de fusibles del compartimento del motor

N°	A	Descripción
1		Fusible principal
1		-
2		Principal OP
2		Principal IG
3		Ventilador
3		Inversor de aire acondicionado
4		Principal de luces delanteras
4		Principal de ventanas eléctricas
6	30A	Ventilador del condensador
7	30A	Ventilador de enfriamiento
8	30A	Desempañador trasero
10	20A	Luces antiniebla [No disponible en todos los modelos]
11	15A	Sub
12	10A	ACM
13	20A	Reclinación del asiento eléctrico del pasajero delantero [No disponible en todos los modelos]
14	20A	Deslizamiento del asiento eléctrico del pasajero delantero [No disponible en todos los modelos]
15	7.5A	Nivel de aceite
16	7.5A	Fl ECU
17	20A	Radio
18	15A	Bobina IG
19	15A	Principal
20	7.5A	Embrague MG
21	15A	DBW
22	7.5A	Luces interiores
23	10A	Luces de reversa

N°	A	Descripción
1	40A	Motor del portón trasero eléctrico [No disponible en todos los modelos]
2	20A	VTM-4 [No disponible en todos los modelos]
3	30A	Principal del remolque
4	40A	VSA FSR
5	30A	Ventilador trasero
6	30A	Motor VSA
7	15A	Luces de emergencia
8	20A	Cierre del portón trasero eléctrico [No disponible en todos los modelos]
9	20A	Reclinación del asiento eléctrico del conductor [No disponible en todos los modelos]
10	20A	Deslizamiento del asiento eléctrico del conductor [No disponible en todos los modelos]
11	20A	Freno y bocina
12	15A	Toma de corriente de la consola trasera
13	10A	Limpiaparabrisas trasero
14	20A	Freno eléctrico del remolque
15	20A	Asiento delantero calefaccionado [No disponible en todos los modelos]
16	15A	Toma de corriente de la consola central
17	20A	Carga del remolque
18	15A	Toma de corriente delantera
19	15A	Toma de corriente trasera
20	20A	Motor de la luneta
21	15A	Asiento trasero calefaccionado [No disponible en todos los modelos]
22	30A	Motor del limpiador de faros

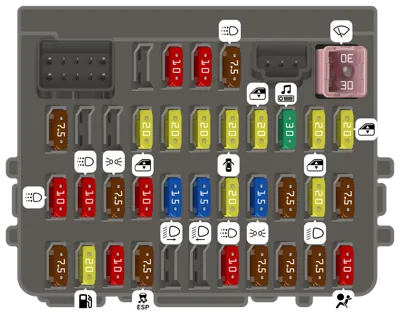

N°	A	Descripción
1	7.5A	VTM-4 [No disponible en todos los modelos]
2	20A	Bomba de combustible
3	10A	ACG
4	7.5A	VSA
7	10A	Luz automática
8	7.5A	Luz automática
9	7.5A	ODS
10	7.5A	Tablero de instrumentos
11	10A	SRS
12	10A	Luz diurna derecha
13	10A	Luz diurna izquierda
14	7.5A	Luces pequeñas (interior)
15	10A	Luces pequeñas (exterior)
16	15A	Luz baja delantera derecha
17	15A	Luz baja delantera izquierda
18	20A	Luz diurna principal
19	15A	Luces pequeñas principales
20	7.5A	TPMS
21	20A	Luz baja delantera principal
22	7.5A	VBSOL2
23	7.5A	STRLD
26	20A	Ventana eléctrica del conductor
27	20A	HAC OP
28	20A	Techo corredizo
29	20A	Cerradura de puerta
30	20A	Ventana eléctrica delantera del pasajero
31	30A	Amplificador de audio
32	20A	Ventana eléctrica trasera del lado del pasajero
33	20A	Ventana eléctrica trasera del lado del conductor
35	10A	ACC
36	10A	HAC
37	7.5A	Luz diurna
38	30A	Limpiaparabrisas
