Caja de fusibles en el motor Tipo A
| N° | A | Descripción | |
|---|---|---|---|
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| 1 | (-) - | ||
| 1 | (RR BLOWER) Motor soplador de AC | ||
| 1 | (ABS/VSA MTR) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo | ||
| 1 | (ABS/VSA FSR) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo | ||
| 1 | (MAIN FAN) Ventilador del radiador | ||
| 1 | (MAIN FUSE) Fusible principal | ||
| 2 | (SUB FAN) Motor del ventilador de enfriamiento | ||
| 2 | (WIP MTR) Limpiaparabrisas | ||
| 2 | (WASHER) Limpiaparabrisas | ||
| 2 | SUNSHADE | ||
| 2 | (-) - | ||
| 2 | (FR BLOWER) Motor soplador de AC | ||
| 2 | (AC INVERTER) Toma de corriente (inversor DC/AC) | ||
| 2 | (AUDIO AMP) Sistema de audio | ||
| 2 | (RR DEF) Desempañador trasero | ||
| 2 | (-) - | ||
| 2 | (-) - | ||
| 3 | (-) - | ||
| 3 | (-) - | ||
| 3 | (-) - | ||
| 4 | 10A | (PARKING LIGHT) Luces de estacionamiento | |
| 5 | - | (-) - | |
| 6 | 10A | (STOP LIGHT) Luces de freno | |
| 7 | - | (-) - | |
| 8 | 10A | (H/L LO) Faros de luz baja | |
| 9 | - | (-) - | |
| 10 | 10A | (R H/L LO) Faro derecho de luz baja | |
| 11 | 7.5A | (IGPS) Protege varios circuitos | |
| 12 | 20A | (INJECTOR) Inyectores de combustible | |
| 13 | 20A | (H/L LO MAIN) Faros de luz baja | |
| 14 | 15A | (USB CHARGER) Cargador USB | |
| 15 | 15A | (FR FOG) Luces antiniebla delanteras | |
| 16 | 15A | (HAZARD) Luz de emergencia o balizas | |
| 17 | 20A | (AS P/SEAT (REC)) Asiento de ajuste eléctrico | |
| 18 | 20A | (AS P/SEAT (SLIDE)) Asiento de ajuste eléctrico | |
| 19 | 20A | ACM | |
| 20 | 7.5A | (MG CLUTCH) Embrague magnético de A/C | |
| 21 | 15A | (MAIN RLY) Fusible principal | |
| 22 | 15A | (FI SUB) Sistema de inyección de combustible multipuerto | |
| 23 | 15A | (IG COIL) Bobina de encendido | |
| 24 | 15A | (DBW) Sistema de acelerador Drive-by-Wire | |
| 25 | 20A | (SMALL/STOP MAIN) Luces de freno | |
| 26 | 10A | (BACK UP) Luces de reversa | |
| 27 | 10A | (HTD STRG WHEEL) Sistema de volante calefactado | |
| 28 | 10A | (HORN) Bocina | |
| 29 | 20A | (RADIO) Radio y sistema de audio |
Caja de fusibles en el motor Tipo B
| N° | A | Descripción | |
|---|---|---|---|
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| - | (Unidentified) No identificado | ||
| 1 | (ST CUT1) Sistema de arranque | ||
| 1 | (4WD) Sistema de tracción en las cuatro ruedas | ||
| 1 | (IG MAIN) Protege varios circuitos | ||
| 1 | (IG MAIN2) Protege varios circuitos | ||
| 1 | PTG MTR | ||
| 1 | F/B MAIN2 | ||
| 1 | F/B MAIN | ||
| 1 | (EPS) Dirección asistida eléctrica | ||
| 2 | 30A | (TRL MAIN) Remolque | |
| 3 | 20A | (TRL E-BRAKE) Frenos del remolque | |
| 4 | 7.5A | (BMS) Sistema de gestión de la batería | |
| 5 | 20A | (H/L HI MAIN) Faros de luz alta | |
| 6 | 20A | PTG CLOSER | |
| 7 | 20A | (CTR ACC SOCKET) Enchufes de corriente auxiliares | |
| 8 | 20A | (RR ACC SOCKET) Enchufes de corriente auxiliares | |
| 9 | 15A | (FR DE-ICE) Descongelador o desempañador | |
| 10 | 10A | (ACC/IG2_MAIN) Protege varios circuitos | |
| 11 | 20A | TRL CHARGE | |
| 12 | 30A | (IDLE STOP ST CUT) Sistema de parada y arranque | |
| 13 | 30A | (IDLE STOP) Sistema de parada y arranque | |
| 14 | 30A | (IDLE STOP) Sistema de parada y arranque | |
| 15 | 15A | (TCU/SBW) Módulo de cambio por cable | |
| 16 | 20A | (RR HEATED SEAT) Calefactor de asientos traseros | |
| 17 | 7.5A | (STRLD) Diodo de arranque del motor |

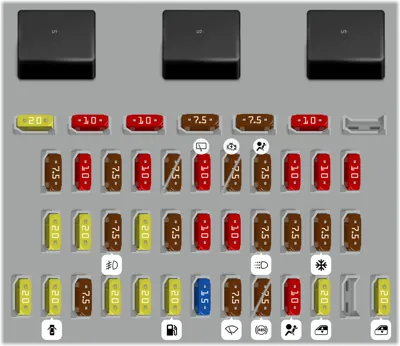

Caja de fusibles interior tipo A
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 1 | 20A | Ventana eléctrica del conductor | |
| 2 | 20A | Cierre de puertas | |
| 3 | 7.5A | Inteligente | |
| 4 | 20A | Ventana eléctrica del acompañante | |
| 5 | 20A | Toma de corriente delantera | |
| 6 | 20A | Bomba de combustible | |
| 7 | 15A | Generador de corriente alterna | |
| 8 | 7.5A | Limpiaparabrisas delantero | |
| 9 | 7.5A | IG1 Inteligente [Modelos con sistema Auto idle-stop] | |
| 9 | 7.5A | ABS/VSA [Modelos sin sistema Auto idle-stop] | |
| 10 | 10A | SRS | |
| 11 | 20A | Ventana eléctrica trasera izquierda | |
| 12 | - | - | |
| 13 | 20A | Ventana eléctrica trasera derecha | |
| 14 | 20A | Tapa de combustible | |
| 15 | 20A | Asiento eléctrico del conductor (reclinación) | |
| 16 | 7.5A | Luz antiniebla trasera | |
| 17 | 20A | Asiento delantero calefaccionado | |
| 18 | 7.5A | Luces interiores | |
| 19 | 10A | Desbloqueo de puerta trasera del conductor | |
| 20 | 10A | Desbloqueo de puerta lateral del acompañante | |
| 21 | 7.5A | Luces de conducción diurna | |
| 22 | 7.5A | Bloqueo de llave | |
| 23 | 7.5A | aire acondicionado | |
| 24 | 7.5A | Retroalimentación IG1a | |
| 25 | 7.5A | Luces del tablero de instrumentos | |
| 26 | 10A | Soporte lumbar | |
| 27 | 7.5A | Luces de estacionamiento | |
| 28 | 10A | Opción | |
| 29 | 7.5A | Luces de reversa [Modelos con sistema Auto idle-stop] | |
| 29 | 7.5A | Tablero de instrumentos [Modelos sin sistema Auto idle-stop] | |
| 30 | 10A | Limpiaparabrisas trasero | |
| 31 | 7.5A | Motor de arranque [Modelos con sistema Auto idle-stop] | |
| 31 | 7.5A | Solenoide de cambio [Modelos sin sistema Auto idle-stop] | |
| 32 | 7.5A | SRS | |
| 33 | 10A | Bloqueo de puerta lateral del acompañante | |
| 34 | 10A | Bloqueo de puerta del conductor | |
| 35 | 10A | Desbloqueo de puerta del conductor | |
| 36 | 20A | Asiento eléctrico del conductor (deslizamiento) | |
| 37 | 10A | Luz de carretera derecha | |
| 38 | 10A | Luz de carretera izquierda | |
| 39 | 7.5A | Retroalimentación IG1b | |
| 40 | 7.5A | ACC | |
| 41 | 10A | Bloqueo de puerta trasera del conductor | |
| 42 | - | - |
