Caja de Fusibles del Compartimiento del Motor Tipo A

N°	A	Descripción
1		-
1		VENTILADOR TRASERO
1		MTR ABS/VSA
1		FSR ABS/VSA
1		VENTILADOR PRINCIPAL
1		FUSIBLE PRINCIPAL
2		VENTILADOR SECUNDARIO
2		MTR LIMPIAPARABRISAS
2		LAVADOR
2		PARASOL [No disponible en todos los modelos]
2		SOPORTE DEL MOTOR
2		VENTILADOR DELANTERO
2		INVERSOR DE AIRE ACONDICIONADO [No disponible en todos los modelos]
2		AMPLIFICADOR ESTÁNDAR [No disponible en todos los modelos]
2		DESEMPAÑADOR TRASERO
2		-
2		AMPLIFICADOR PREMIUM
3		-
3		-
3		-
3		-
3		-
4	10A	LUCES DE ESTACIONAMIENTO
5	7.5A	INTERRUPTOR DE CANCELACIÓN DE CRUCERO [No disponible en todos los modelos]
6	10A	LUZ DE FRENO
7	10A	FI SUB VSS [No disponible en todos los modelos]
8	10A	LUZ BAJA IZQ
9	-	-
10	10A	LUZ BAJA DER
11	7.5A	IGPS
12	20A	INYECTOR
13	20A	PRINCIPAL LUZ BAJA
14	10A	RESPALDO FI-ECU [No disponible en todos los modelos]
15	10A	FARO ANTINIEBLA DELANTERO [No disponible en todos los modelos]
16	15A	LUCES DE EMERGENCIA
17	20A	ASIENTO ELÉCTRICO DEL PASAJERO (RECLINACIÓN) [No disponible en todos los modelos]
18	20A	ASIENTO ELÉCTRICO DEL PASAJERO (DESLIZAMIENTO) [No disponible en todos los modelos]
19	20A	AMPLIFICADOR PREMIUM [No disponible en todos los modelos]
20	7.5A	EMBRAGUE MG
21	15A	RELÉ PRINCIPAL
22	15A	SUB FI
23	15A	BOBINA DE ENCENDIDO
24	15A	DBW
25	20A	PRINCIPAL PEQUEÑO/FRENO
26	10A	LUCES DE REVERSA
27	15A	VOLANTE CALEFACCIONADO [No disponible en todos los modelos]
28	10A	BOCINA
29	15A	RADIO [Modelos con Audio de Pantalla]
29	20A	RADIO [Modelos con sistema de audio a color]

Caja de Fusibles del Compartimiento del Motor Tipo B

N°	A	Descripción
1		CORTE DE ARRANQUE 1 [No disponible en todos los modelos]
1		4WD [No disponible en todos los modelos]
1		IG PRINCIPAL
1		IG PRINCIPAL 2
1		MOTOR DE COMPUERTA TRASERA ELÉCTRICA [No disponible en todos los modelos]
1		F/B PRINCIPAL 2
1		F/B PRINCIPAL
1		EPS
2	30A	REMOLQUE PRINCIPAL
3	20A	FRENO ELÉCTRICO DEL REMOLQUE
4	7.5A	SENSOR DE BATERÍA
5	20A	LUZ ALTA PRINCIPAL
6	20A	CIERRE DE COMPUERTA TRASERA ELÉCTRICA [No disponible en todos los modelos]
7	20A	TOMA DE CORRIENTE ACC CENTRAL
8	20A	TOMA DE CORRIENTE ACC TRASERA [No disponible en todos los modelos]
9	15A	DESCONGELADOR DE LIMPIAPARABRISAS DELANTERO [No disponible en todos los modelos]
10	10A	ACC/IG2 PRINCIPAL
11	20A	CARGA DEL REMOLQUE
12	30A	CORTE DE ARRANQUE DE PARADA EN RALENTÍ [No disponible en todos los modelos]
13	30A	PARADA EN RALENTÍ [No disponible en todos los modelos]
14	30A	PARADA EN RALENTÍ [No disponible en todos los modelos]
15	15A	SELECTOR DE MARCHAS ELECTRÓNICO [No disponible en todos los modelos]
16	20A	ASIENTO TRASERO CALEFACCIONADO [No disponible en todos los modelos]
17	7.5A	RETROALIMENTACIÓN DE CORTE DE ARRANQUE

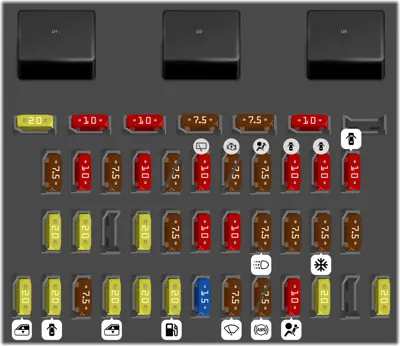

Caja de Fusibles Interior Tipo A

N°	A	Descripción
-		No identificado
-		No identificado
-		No identificado
1	20A	VENTANA ELÉCTRICA DEL CONDUCTOR
2	20A	BLOQUEO DE PUERTAS
3	7.5A	SMART
4	20A	VENTANA ELÉCTRICA DEL PASAJERO
5	20A	TOMA DE CORRIENTE ACC DELANTERA
6	20A	BOMBA DE COMBUSTIBLE
7	15A	ACG
8	7.5A	LIMPIAPARABRISAS DELANTERO
9	7.5A	IG1 SMART [Modelos con sistema de parada y arranque automático]
9	7.5A	ABS/VSA [Modelos sin sistema de parada y arranque automático]
10	10A	SRS
11	20A	VENTANA ELÉCTRICA TRASERA IZQUIERDA
12	-	-
13	20A	VENTANA ELÉCTRICA TRASERA DERECHA
14	20A	TAPA DE COMBUSTIBLE
15	20A	ASIENTO ELÉCTRICO DEL CONDUCTOR (RECLINACIÓN)
16	-	-
17	20A	CALEFACTOR DE ASIENTO DELANTERO [No disponible en todos los modelos]
18	7.5A	LUCES INTERIORES
19	10A	DESBLOQUEO DE PUERTA TRASERA IZQUIERDA
20	10A	DESBLOQUEO DE PUERTA LATERAL DERECHA
21	7.5A	DRL
22	7.5A	BLOQUEO DE LLAVE
23	7.5A	AIRE ACONDICIONADO
24	7.5A	RETROALIMENTACIÓN IG1a
25	7.5A	LUCES DEL TABLERO DE INSTRUMENTOS
26	10A	SOPORTE LUMBAR [No disponible en todos los modelos]
27	7.5A	LUCES DE ESTACIONAMIENTO
28	10A	OPCIÓN
29	7.5A	LUCES DE REVERSA [Modelos con sistema de parada y arranque automático]
29	7.5A	MEDIDOR [Modelos sin sistema de parada y arranque automático]
30	10A	LIMPIAPARABRISAS TRASERO
31	7.5A	MOTOR ST [Modelos con sistema de parada y arranque automático]
31	7.5A	SOLENOIDE MISS [Modelos sin sistema de parada y arranque automático]
32	7.5A	SRS
33	10A	BLOQUEO DE PUERTA DEL PASAJERO
34	10A	BLOQUEO DE PUERTA DEL CONDUCTOR
35	10A	DESBLOQUEO DE PUERTA DEL CONDUCTOR
36	20A	ASIENTO ELÉCTRICO DEL CONDUCTOR (DESLIZAMIENTO) [No disponible en todos los modelos]
37	10A	LUZ ALTA DERECHA
38	10A	LUZ ALTA IZQUIERDA
39	7.5A	RETROALIMENTACIÓN IG1b
40	7.5A	ACC
41	10A	BLOQUEO DE PUERTA TRASERA IZQUIERDA
42	-	-

Caja de Fusibles Interior Tipo B

N°	A	Descripción
-	10A	(METER) Cuadro de instrumentos
-	7.5A	(ABS/VSA) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo
-	7.5A	(ACG) Sistema de carga
-	7.5A	(MICU) Unidad de control integrado multiplex
-	15A	(AUDIO) Sistema de audio
-	10A	(BACK UP) Luces de reversa
-	7.5A	(ACC) Protege varios circuitos accesorios
