AutoGuia

Caja de fusibles en el motor

N°	A	Descripción
-		Parada en ralentí 1
-		Parada en ralentí 2
-		EPS
-		FET principal 1
-		Caja de fusibles principal 1
-		Caja de fusibles opcional 1
-		Soplador trasero
-		ACM
-		Corte de arranque
-		Motor del ventilador secundario
-		Motor del calentador
-		Toma de corriente de accesorios principal
-		Desempañador trasero
-		Caja de fusibles opcional 2
-		Toma de corriente de CA
-		EBB
-		Puerta trasera eléctrica
-		ABS/VSA FSR
-		-
-		Motor del limpiaparabrisas
-		Caja de fusibles principal 2
-		FET principal 2
-		Motor ABS/VSA
-		IG principal 2
-		SRM 2
-		SRM 1
-		AWD
-		IG principal 1
-		Terminal de batería
-		Terminal de batería
6	30A	Ventilador del condensador
7	30A	Remolque principal
8	20A	Puerta trasera eléctrica
9	15A	Respaldo de audio
11	10A	Respaldo
12	20A	Carga de remolque
13	20A	Freno de remolque
14	15A	Bocina
16	10A	VBU
19	20A	FI principal
20	20A	Inyector
21	15A	TCU 1
22	15A	Bobina de encendido
23	15A	Luces de advertencia
24	15A	Faro derecho
25	5A	Freno
26	15A	Faro izquierdo
27	10A	TCU 3
28	10A	TCU 2
31	15A	Lavaparabrisas delantero
32	10A	Sensor de batería
33	10A	Parrilla de obturación
34	5A	IG1 ARRANQUE
35	5A	Ventilador de batería
36	5A	FI ECU
38	5A	IG1 PCS
39	10A	IGPS RAD
40	10A	IGPS VSSV

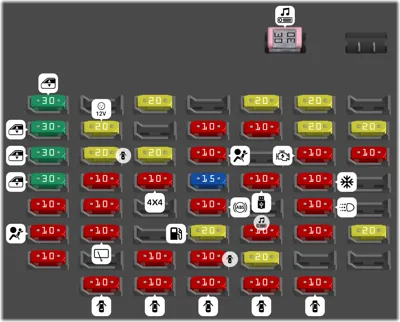

N°	A	Descripción
1	30A	Ventanilla eléctrica del conductor
2	30A	Ventanilla eléctrica del pasajero delantero
3	30A	Ventanilla eléctrica trasera derecha
4	30A	Ventanilla eléctrica trasera izquierda
5	10A	Opción
6	10A	SRS
7	10A	Motor del portón trasero (No disponible en todos los modelos)
9	20A	Toma de corriente de accesorios trasera
10	20A	Cierre centralizado de puertas
11	10A	Medidor
12	10A	Transmisión
13	10A	Limpiaparabrisas trasero
15	10A	Desbloqueo de la puerta del conductor
16	20A	Techo panorámico (No disponible en todos los modelos)
18	20A	ACCESORIO HAC
19	10A	AWD (No disponible en todos los modelos)
22	10A	Sistema de acceso sin llave
23	10A	Bloqueo de la puerta del conductor
25	10A	Palanca de cambios
26	10A	SRS
27	15A	ACG
28	10A	ABS/VSA
29	20A	BOMBA DE COMBUSTIBLE
30	10A	Desbloqueo de puerta del lado izquierdo
31	10A	Desbloqueo de puerta del lado derecho
32	20A	Parasol (No disponible en todos los modelos)
33	10A	IMG
35	10A	Cargador USB
37	10A	Amplificador de audio (No disponible en todos los modelos)
38	20A	Actuador del asiento trasero
39	10A	Bloqueo de puerta del lado derecho
40	20A	Deslizamiento del asiento eléctrico del conductor (No disponible en todos los modelos)
41	20A	Reclinación del asiento eléctrico del conductor
42	10A	Arrancador
43	10A	aire acondicionado
44	10A	DRL
45	10A	Accesorio
47	10A	Bloqueo de puerta del lado izquierdo
49	20A	Deslizamiento del asiento eléctrico del pasajero delantero
50	10A	Lumbar del asiento eléctrico del conductor
53	20A	Reclinación del asiento eléctrico del pasajero delantero
55	30A	Amplificador de audio (No disponible en todos los modelos)

N°	A	Descripción
2	10A	Compresor de aire acondicionado
3	10A	Volante calefaccionado (No disponible en todos los modelos)
4	15A	Parabrisas calefaccionado (No disponible en todos los modelos)
5	10A	Luces antiniebla (No disponible en todos los modelos)
6	15A	Sub FI
7	20A	Calentadores de asientos delanteros (No disponible en todos los modelos)
10	20A	Calentadores de asientos de la segunda fila (No disponible en todos los modelos)
12	20A	Toma de corriente para accesorios delantera
