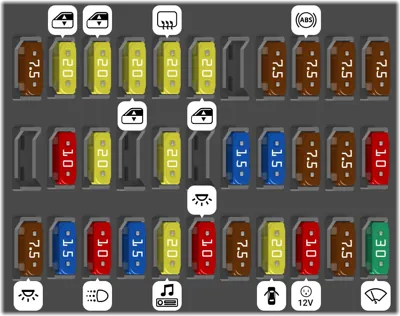

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Luces de la caja | |
| 2 | 15A | Bobina IG | |
| 3 | 10A | Luz de circulación diurna | |
| 4 | 15A | LAF | |
| 5 | 20A | Radio | |
| 6 | 10A | Luces interiores | |
| 7 | 7.5A | Luces de reversa | |
| 8 | 20A | Cerradura de puerta | |
| 9 | 10A | Toma de accesorios trasera | |
| 10 | 7.5A | OPDS | |
| 11 | 30A | IG, Limpiaparabrisas | |
| 13 | 10A | Soporte lumbar del asiento eléctrico del conductor | |
| 14 | 20A | Deslizamiento del asiento eléctrico del conductor | |
| 16 | 20A | Reclinación del asiento eléctrico del conductor | |
| 18 | 15A | IG ACG | |
| 19 | 15A | Bomba de combustible IG | |
| 20 | 7.5A | Lavador IG | |
| 21 | 7.5A | IG Tablero de instrumentos | |
| 22 | 10A | IG SRS | |
| 23 | 7.5A | IGP | |
| 24 | 20A | Ventana trasera izquierda | |
| 25 | 20A | Ventana trasera derecha | |
| 26 | 20A | Ventana del pasajero | |
| 27 | 20A | Ventana trasera | |
| 28 | 20A | Ventana del conductor | |
| 30 | 7.5A | IG HAC | |
| 31 | 7.5A | IG VSA/ABS | |
| 32 | 7.5A | ACC | |
| 33 | 7.5A | Opción HAC. |
Caja de fusibles principal bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | Batería | ||
| 1 | 10A | Luz baja del faro izquierdo. | |
| 3 | 10A | Luz alta del faro izquierdo | |
| 4 | 15A | Luces pequeñas | |
| 5 | 10A | Luz alta del faro derecho | |
| 6 | 10A | Luz baja del faro derecho | |
| 7 | 7.5A | Respaldo | |
| 8 | 15A | ECU FI | |
| 9 | 15A | DBW | |
| 11 | 15A | Asiento calefaccionado | |
| 12 | 7.5A | Embrague MG | |
| 13 | 20A | Bocina, Freno | |
| 14 | 20A | Desempañador | |
| 15 | 40A | Respaldo, ACC | |
| 16 | 15A | Luces de emergencia | |
| 17 | 40A | Opción 1 | |
| 19 | 30A | Ventilador de enfriamiento | |
| 20 | 30A | Ventilador del condensador | |
| 21 | 40A | Motor del calentador | |
| 22 | Asiento | ||
| 23 | B IGI Principal | ||
| 23 | Ventana eléctrica | ||
| 24 | Fusibles de repuesto | ||
| 25 | Fusibles de repuesto | ||
| 26 | Fusibles de repuesto | ||
| 27 | Fusibles de repuesto | ||
| 28 | Fusibles de repuesto |
Caja de fusibles secundaria bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| - | Battery Terminal | ||
| - | (Unidentified) No identificado | ||
| 2 | 20A | (VSA FSR) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo | |
| 3 | 40A | (VSA MTR) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo | |
| 4 | 20A | (VTM-4) Sistema de tracción en las cuatro ruedas | |
| 5 | 15A | (Front Accessory Sockets) Enchufes de corriente auxiliares | |
| 10 | 7.5A | (TPMS) Sistema de Monitoreo de Presión de Neumáticos | |
| 11 | 20A | (Moonroof) Techo solar |
