Caja de fusibles principal bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | Batería | ||
| 1 | 10A | Luz Baja del Faro Izquierdo | |
| 3 | 10A | Luz Alta del Faro Izquierdo | |
| 4 | 15A | Luces Pequeñas | |
| 5 | 10A | Luz Alta del Faro Derecho | |
| 6 | 10A | Luz Baja del Faro Derecho | |
| 7 | 7.5A | Luces de Reversa | |
| 8 | 15A | FI ECU (PCM) | |
| 9 | 15A | DBW | |
| 10 | 20A | Luz Antiniebla Delantera (Si está equipado) | |
| 11 | 15A | Asiento Calefaccionado (Si está equipado) | |
| 12 | 7.5A | Embrague MG | |
| 13 | 20A | Claxon, Freno | |
| 14 | 20A | Desempañador | |
| 15 | 40A | Luces de Reversa, ACC | |
| 16 | 15A | Luces de Emergencia | |
| 17 | 40A | Opción 1 | |
| 18 | 20A | Inversor de CA (Si está equipado) | |
| 19 | 30A | Ventilador de Refrigeración | |
| 20 | 30A | Ventilador del Condensador | |
| 21 | 40A | Motor del Calefactor | |
| 22 | 40 amp = Asiento | ||
| 23 | 60 amp= + B IGI Principal / 50 amp= Ventana Eléctrica/ | ||
| 24 | Fusible de Repuesto | ||
| 25 | Fusible de Repuesto | ||
| 26 | Fusible de Repuesto | ||
| 27 | Fusible de Repuesto | ||
| 28 | Fusible de Repuesto |
Caja de fusibles secundaria bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| 1 | 7.5A | Luz trasera (Si está equipado) | |
| 2 | 20A | VSA FSR | |
| 3 | 40A | VSA MTR | |
| 4 | 20A | VTM-4 | |
| 5 | 15A | Tomas de accesorios delanteros | |
| 6 | 20A | Freno eléctrico (Si está equipado) | |
| 7 | 20A | Luces pequeñas (Si está equipado) | |
| 8 | 7.5A | Luces de freno/giro (Si está equipado) | |
| 9 | 20A | Carga (Si está equipado) | |
| 10 | 7.5A | TPMS | |
| 11 | 20A | Techo corredizo (Si está equipado) |

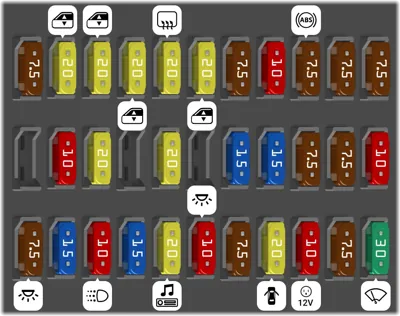

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Luces de la cama | |
| 2 | 15A | Bobina IG | |
| 3 | 10A | Luz de circulación diurna | |
| 4 | 15A | LAF | |
| 5 | 20A | Radio | |
| 6 | 10A | Luces interiores | |
| 7 | 7.5A | Luces de reversa | |
| 8 | 20A | Cerradura de puerta | |
| 9 | 10A | Toma de corriente trasera | |
| 10 | 7.5A | OPDS | |
| 11 | 30A | IG, Limpiaparabrisas | |
| 13 | 10A | Soporte lumbar del asiento eléctrico del conductor (si está equipado) | |
| 14 | 20A | Deslizamiento del asiento eléctrico del conductor (si está equipado) | |
| 16 | 20A | Reclinación del asiento eléctrico del conductor (si está equipado) | |
| 18 | 15A | IG ACG | |
| 19 | 15A | IG Bomba de combustible | |
| 20 | 7.5A | IG Limpiador | |
| 21 | 7.5A | IG Medidor | |
| 22 | 10A | IG SRS | |
| 23 | 7.5A | IGP | |
| 24 | 20A | Ventana trasera izquierda | |
| 25 | 20A | Ventana trasera derecha | |
| 26 | 20A | Ventana del pasajero | |
| 27 | 20A | Ventana trasera | |
| 28 | 20A | Ventana del conductor | |
| 29 | 7.5A | VBSOL2 | |
| 30 | 10A | IG HAC | |
| 31 | 7.5A | IG VSA/ABS | |
| 32 | 7.5A | ACC | |
| 33 | 7.5A | No usado |
Caja de fusibles interior área superior lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | STS |
