Hummer H2 / Fusibles 2003

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
- Ventana Eléctrica Trasera Izquierda, Disyuntor y Módulo de la Puerta del Conductor
- Conexión del Arnés de la Puerta del Conductor
- Conector del Arnés
- Relé de Cierre de Puertas Eléctricas (Función de Cierre)
- Relé de Cierre de Puertas Eléctricas (Función de Apertura)
- Relé de Cierre de Puertas Eléctricas (Función de Apertura de la Puerta del Conductor)
1 Interruptor del Limpiaparabrisas Trasero
2 Accesorio de Opción de Equipamiento Especial
3 Limpiaparabrisas
4 Accesorio del Controlador del Cuerpo del Camión
5 Módulo de Asientos Traseros Calefaccionados
6 Interruptor de Tracción en las Cuatro Ruedas, Interruptor/Módulo de Suspensión de Aire
8 Espejo Retrovisor Interior, Sistema de Control de Clima
9 Control de Crucero
10 Interruptor de Freno
11 Interbloqueo de Cambio de Transmisión de Freno, Módulo de Control del Tren Motriz, Transmisión
12 Luces de Freno del Vehículo, Módulo de Freno, Módulo de Control Electrónico del Acelerador
13 Módulo de la Puerta del Conductor
14 Portón Trasero
15 Controlador del Cuerpo del Camión
16 Luz de Freno de Montaje Alto del Vehículo y Remolque
18 Señal de Giro Izquierda/Freno del Remolque
19 Señal de Giro Derecha/Freno del Remolque
20 Señales de Giro Izquierda y Luces Laterales
21 Señales de Giro Derecha y Luces Laterales
22 Salidas del Tablero de Instrumentos, Tomas de Corriente del Área de Carga Trasera
23 Controlador del Cuerpo del Camión
24 Controlador del Cuerpo del Camión
25 Alimentación del Relé de Cierre de Puertas Traseras y Portón Trasero
26 Módulo de Intermitentes
27 Controlador del Cuerpo del Camión

Bloque de Fusibles del Panel de Instrumentos Central

Bloque de Fusibles del Panel de Instrumentos Central
N°ADescripción
- Equipo Especial, Opción/Todoterreno, Conector del Arnés de Luces
- Cableado del Freno del Remolque
- Adaptador (No Usado)
- Control de Conducción (No Usado)
- Conector de Cableado del Techo 2
- Conector de Cableado de la Carrocería
- Relé del Desempañador Trasero
- Conector de Cableado del Techo 1
- Interruptor Automático del Módulo del Asiento del Conductor y Pasajero
- Ventana Eléctrica Trasera Derecha, Módulo de la Puerta del Pasajero

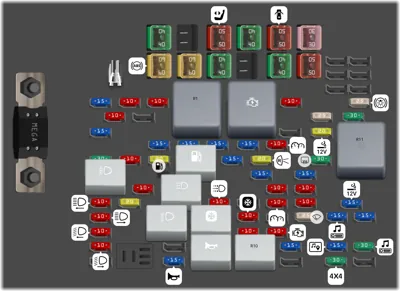

Bloque de Fusibles Bajo el Capó

Bloque de Fusibles Bajo el Capó
N°ADescripción
- Herramienta para la extracción de los fusibles.
- Relé de Luces de Estacionamiento
- Relé de Arranque
- Relé de Luz de Carretera
- Bomba de Combustible (Relé)
- Luces Diurnas (Relé)
- Relé de Luz de Cruce
- Relé del Compresor de Aire Acondicionado
- Relé de Bocina
- Relé de Bomba de Lavado de Parabrisas y Ventana Trasera
- Encendido PCM
1 15A Luces de Estacionamiento Cableado del Remolque
2 10A Luces de Estacionamiento y de Posición Traseras Derechas
3 10A Luces de Estacionamiento y de Posición Traseras Izquierdas
4 10A Alimentación de Batería del Controlador de Cuerpo de Camión
6 15A Válvula Solenoide del Canister
7 30A Alimentación de Batería del Control Electrónico de Freno
8 10A Luces de Reversa Cableado del Remolque
9 15A Módulo de Control del Tren Motriz
10 20A Módulo de Control del Tren Motriz, Bomba de Combustible
11 10A Luces de Estacionamiento Delanteras, Luces de Posición
12 20A No Usado
13 10A Luz de Carretera Izquierda
14 10A Luz de Carretera Derecha
15 10A Luz de Cruce Izquierda
16 10A Luz de Cruce Derecha
18 15A Control Electrónico del Acelerador, Control Electrónico de Freno
19 15A Bobina de Encendido, Inyectores de Combustible-Banco 1
20 15A Bobina de Encendido, Inyectores de Combustible-Banco 2
21 10A Tablero de Instrumentos, Relé de Aire Acondicionado, Interruptor de Señal de Giro/Intermitente, Relé de Arranque, Control Electrónico de Freno Interruptor de Modo TC2
22 15A Sensores de Oxígeno
23 20A Luces de Reversa, Sistema de Control de Bloqueo de Cambio de Transmisión Automática
24 10A Luces Diurnas
26 10A Compresor de Aire Acondicionado
27 10A Sistema de Interbloqueo de Cambio de Freno
28 15A Sensores de Oxígeno
29 10A Relé de Desempañador Trasero
30 10A Tablero de Instrumentos/Centro de Información del Conductor
32 10A Sistema de Arranque
34 15A Bocina
35 15A Bomba de Lavado de Parabrisas y Ventana Trasera
37 10A Luces Marcadoras de Techo
39 15A Sistema de Sujeción Inflable Suplementario
40 10A Encendido del Controlador de Cuerpo de Camión
41 10A Controlador de Clima/Suspensión de Aire Controlada Electrónicamente
42 25A Limpiaparabrisas/Lavaparabrisas Trasero
43 25A Techo Solar
44 20A Toma de Corriente Auxiliar - Consola
45 30A Desempañador de Ventana Trasera
52 25A Luces de Freno
53 30A Luces Todoterreno
54 15A Encendedor de Cigarrillos
55 15A Sistema de Audio
56 15A OnStar
57 30A Módulo de Tracción Total
58 15A Centro Eléctrico Medio, HomeLink, Asientos Traseros Calefaccionados
59 30A Amplificador de Radio
61 40A Accesorios/Cableado del Remolque
63 50A Alimentación del Centro Eléctrico Medio, Asientos Delanteros, Puertas Derechas
64 40A Ventilador de Control de Clima Frontal
65 50A Centro Eléctrico Izquierdo, Módulos de Puertas, Cerraduras de Puertas, Toma de Corriente - Área de Carga Trasera y Tablero de Instrumentos
66 30A Accesorios/Cableado del Remolque Alimentación de Freno
67 60A Frenos Antibloqueo
68 60A Suspensión de Aire Controlada Electrónicamente
69 40A Interruptor de Encendido
71 40A Interruptor de Encendido
72 50A Centro Eléctrico Izquierdo, Puertas Izquierdas, Controlador de Cuerpo de Camión, Módulo de Intermitentes
73 Accesorios de Gasolina
