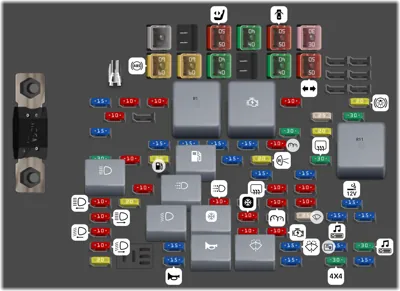

Caja de fusibles en el motor [Gasolina]
![Caja de fusibles en el motor [Gasolina]](/static/fusebox/hummer/h2/hummer_h2_2005_0.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de luces de estacionamiento | ||
| - | Relé de arranque | ||
| - | Relé de luces altas de los faros | ||
| - | Bomba de combustible (Relé) | ||
| - | Luces de conducción diurna (Relé) | ||
| - | Relé de luces bajas de los faros | ||
| - | Relé del compresor de aire acondicionado | ||
| - | Relé de bocina | ||
| - | Relé de la bomba del lavaparabrisas y de la ventana trasera | ||
| - | Encendido del PCM | ||
| 1 | 15A | Luces de estacionamiento del cableado del remolque | |
| 2 | 10A | Luces de estacionamiento y marcadores laterales traseros derechos | |
| 3 | 10A | Luces de estacionamiento y marcadores laterales traseros izquierdos | |
| 4 | 10A | Alimentación de batería del controlador de carrocería del camión | |
| 6 | 15A | Canister del solenoide de ventilación | |
| 7 | 30A | Alimentación de batería del controlador de freno electrónico | |
| 8 | 10A | Luces de reversa del cableado del remolque | |
| 9 | 15A | Módulo de control del tren motriz | |
| 10 | 20A | Módulo de control del tren motriz, bomba de combustible | |
| 11 | 10A | Luces de estacionamiento delanteras, luces de marcador lateral | |
| 12 | 20A | No utilizado | |
| 13 | 10A | Faro de luz alta-izquierdo | |
| 14 | 10A | Faro de luz alta-derecho | |
| 15 | 10A | Faro de luz baja-izquierdo | |
| 16 | 10A | Faro de luz baja-derecho | |
| 17 | 20A | No utilizado | |
| 18 | 15A | Control electrónico del acelerador, controlador de freno electrónico | |
| 19 | 15A | Bobina de encendido, inyectores de combustible-banco 1 | |
| 20 | 15A | Bobina de encendido, inyectores de combustible-banco 2 | |
| 21 | 10A | Tablero de instrumentos, relé de aire acondicionado, interruptor de direccionales/emergencia, relé de arranque, interruptor de modo TC2 del controlador de freno electrónico | |
| 22 | 15A | Sensores de oxígeno | |
| 23 | 20A | Luces de reversa, sistema de control de bloqueo de cambios de transmisión automática | |
| 24 | 10A | Luces de conducción diurna | |
| 25 | Control de voltaje regulado | ||
| 26 | 10A | Compresor de aire acondicionado | |
| 27 | 10A | Sistema de interbloqueo de cambios de freno y transmisión | |
| 28 | 15A | Sensores de oxígeno | |
| 29 | 10A | Relé del desempañador trasero | |
| 30 | 10A | Tablero de instrumentos/Centro de información del conductor | |
| 32 | 10A | Sistema de arranque | |
| 33 | 15A | No utilizado | |
| 34 | 15A | Bocina | |
| 35 | 15A | Bomba del lavaparabrisas y de la ventana trasera | |
| 36 | 15A | No utilizado | |
| 37 | 10A | Luces de marcador de techo | |
| 38 | 30A | No utilizado | |
| 39 | 15A | Sistema de restricción inflable suplementario | |
| 40 | 10A | Encendido del controlador de carrocería del camión | |
| 41 | 10A | Controlador de control de clima/Suspensión de aire controlada electrónicamente | |
| 42 | 25A | Limpiador/Lavador trasero | |
| 43 | 25A | Quemacocos | |
| 44 | 20A | Tomas del tablero de instrumentos, tomas de corriente del área de carga trasera, consola | |
| 45 | 30A | Desempañador de la ventana trasera | |
| 52 | 20A | Luces de freno | |
| 53 | 30A | Luces todoterreno | |
| 54 | 15A | Encendedor de cigarrillos | |
| 55 | 15A | Sistema de audio | |
| 56 | 15A | OnStar | |
| 57 | 30A | Módulo de tracción en todas las ruedas | |
| 58 | 15A | Centro eléctrico de bus medio, HomeLink, asientos traseros calefaccionados | |
| 59 | 30A | Amplificador de radio | |
| 60 | 15A | No utilizado | |
| 61 | Alimentación de accesorios/Cableado del remolque | ||
| 63 | 50A | Alimentación del centro eléctrico de bus medio, asientos delanteros, puertas derechas | |
| 64 | 40A | Ventilador del control de clima delantero | |
| 65 | 50A | Centro eléctrico de bus izquierdo, módulos de puertas, seguros de puertas, toma de corriente auxiliar-área de carga trasera y tablero de instrumentos | |
| 66 | 30A | Alimentación de frenos de accesorios/Cableado del remolque | |
| 67 | 60A | Frenos antibloqueo | |
| 68 | 60A | Suspensión de aire controlada electrónicamente | |
| 69 | 40A | Interruptor de encendido | |
| 71 | 40A | Interruptor de encendido | |
| 72 | 50A | Centro eléctrico de bus izquierdo, puertas izquierdas, controlador de carrocería del camión, módulo de intermitentes | |
| 73 | Alimentación de accesorios de gasolina | ||
| 74 | Híbrido |

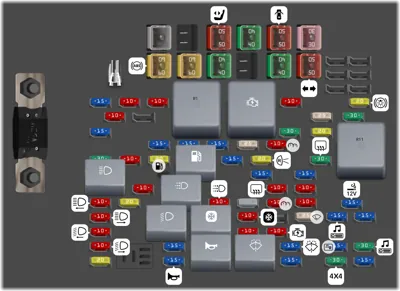

Caja de fusibles en el motor [Diésel]
![Caja de fusibles en el motor [Diésel]](/static/fusebox/hummer/h2/hummer_h2_2005_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de luces de estacionamiento | ||
| - | Relé de arranque | ||
| - | Relé de luces altas de los faros | ||
| - | Bomba de combustible (Relé) | ||
| - | Luces de conducción diurna (Relé) | ||
| - | Relé de luces bajas de los faros | ||
| - | Relé del compresor de aire acondicionado | ||
| - | Relé de bocina | ||
| - | Relé de la bomba del lavaparabrisas y de la ventana trasera | ||
| - | EDU | ||
| 1 | 15A | Luces de estacionamiento del cableado del remolque | |
| 2 | 10A | Luces de estacionamiento traseras derechas y de posición laterales | |
| 3 | 10A | Luces de estacionamiento traseras izquierdas y de posición laterales | |
| 4 | 10A | Alimentación de batería del controlador de carrocería del camión | |
| 6 | 15A | Canister del solenoide de ventilación | |
| 7 | 30A | Alimentación de batería del controlador de freno electrónico | |
| 8 | 10A | Luces de reversa del cableado del remolque | |
| 9 | 15A | Módulo de control del tren motriz | |
| 10 | 20A | Módulo de control del tren motriz, bomba de combustible | |
| 11 | 10A | Luces de estacionamiento delanteras, luces de posición laterales | |
| 12 | 20A | No utilizado | |
| 13 | 10A | Faro de luz alta-Izquierdo | |
| 14 | 10A | Faro de luz alta-Derecho | |
| 15 | 10A | Faro de luz baja-Izquierdo | |
| 16 | 10A | Faro de luz baja-Derecho | |
| 17 | 20A | No utilizado | |
| 18 | 15A | Control electrónico del acelerador, controlador de freno electrónico | |
| 19 | 15A | ECMRPV | |
| 20 | 25A | EDU | |
| 21 | 10A | Tablero de instrumentos, relé de aire acondicionado, interruptor de luces direccionales/emergencia, relé de arranque, interruptor de modo TC2 del controlador de freno electrónico | |
| 22 | 15A | FUEL HT | |
| 23 | 20A | Luces de reversa, sistema de control de bloqueo de cambios de transmisión automática | |
| 24 | 10A | Luces de conducción diurna | |
| 25 | Control de voltaje regulado | ||
| 26 | 10A | Compresor de aire acondicionado | |
| 27 | 10A | Sistema de interbloqueo de cambios de freno y transmisión | |
| 28 | 15A | ECMI | |
| 29 | 10A | Relé de desempañador trasero | |
| 30 | 10A | Tablero de instrumentos/Centro de información del conductor | |
| 32 | 10A | Sistema de arranque | |
| 33 | 15A | No utilizado | |
| 34 | 15A | Bocina | |
| 35 | 15A | Bomba del lavaparabrisas y de la ventana trasera | |
| 36 | 15A | No utilizado | |
| 37 | 10A | Luces de posición del techo | |
| 38 | 30A | No utilizado | |
| 39 | 15A | Sistema de sujeción inflable suplementario | |
| 40 | 10A | Encendido del controlador de carrocería del camión | |
| 41 | 10A | Controlador de control de clima/Suspensión neumática controlada electrónicamente | |
| 42 | 25A | Limpiaparabrisas/Lavaparabrisas trasero | |
| 43 | 25A | Quemacocos | |
| 44 | 20A | Tomas de corriente del tablero de instrumentos, tomas de corriente del área de carga trasera, consola | |
| 45 | 30A | Desempañador de la ventana trasera | |
| 52 | 20A | Luces de freno | |
| 53 | 30A | Luces todoterreno | |
| 54 | 15A | Encendedor de cigarrillos | |
| 55 | 15A | Sistema de audio | |
| 56 | 15A | OnStar | |
| 57 | 30A | Módulo de tracción en todas las ruedas | |
| 58 | 15A | Centro eléctrico de bus medio, HomeLink, asientos traseros calefaccionados | |
| 59 | 30A | Amplificador de radio | |
| 60 | 15A | No utilizado | |
| 61 | Energía de accesorios/Cableado del remolque | ||
| 63 | 50A | Alimentación del centro eléctrico de bus medio, asientos delanteros, puertas derechas | |
| 64 | 40A | Ventilador de control de clima delantero | |
| 65 | 50A | Centro eléctrico de bus izquierdo, módulos de puerta, seguros de puerta, toma de corriente auxiliar-área de carga trasera y tablero de instrumentos | |
| 66 | 30A | Alimentación de freno de energía de accesorios/Cableado del remolque | |
| 67 | 60A | Frenos antibloqueo | |
| 68 | 60A | Suspensión neumática controlada electrónicamente | |
| 69 | 40A | Interruptor de encendido | |
| 71 | 40A | Interruptor de encendido | |
| 72 | 50A | Centro eléctrico de bus izquierdo, puertas izquierdas, controlador de carrocería del camión, módulo de luces intermitentes | |
| 73 | Energía de accesorios de gasolina | ||
| 74 | Híbrido |
Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Disyuntor de la ventana eléctrica trasera izquierda y módulo de la puerta del conductor | ||
| - | Conexión del mazo de cables de la puerta del conductor | ||
| - | Conector del mazo de cables | ||
| - | Relé de bloqueo de puertas eléctrico (función de bloqueo) | ||
| - | Relé de bloqueo de puertas eléctrico (función de desbloqueo) | ||
| - | Relé de bloqueo de puertas eléctrico (función de desbloqueo de la puerta del conductor) | ||
| 1 | 15A | Interruptor del limpiaparabrisas trasero | |
| 2 | 10A | Accesorio de opción de equipo especial | |
| 3 | 25A | Limpiaparabrisas | |
| 4 | 10A | Accesorio del controlador de la carrocería del camión | |
| 5 | 10A | Módulo de asientos traseros calefaccionados | |
| 6 | 15A | Interruptor de tracción en las cuatro ruedas, interruptor/módulo de suspensión neumática | |
| 7 | 30A | No utilizado | |
| 8 | 10A | Espejo retrovisor interior, sistema de aire acondicionado | |
| 9 | 10A | Control de crucero | |
| 10 | 10A | Interruptor de freno | |
| 11 | 10A | Interbloqueo de cambio de transmisión de freno, módulo de control del tren motriz, transmisión | |
| 12 | 15A | Luces de freno del vehículo, módulo de freno, módulo de control electrónico del acelerador | |
| 13 | 15A | Módulo de la puerta del conductor | |
| 14 | 10A | Compuerta levadiza | |
| 15 | 10A | Controlador de la carrocería del camión | |
| 16 | 10A | Luz de freno elevada del vehículo y del remolque | |
| 18 | 10A | Señal de giro izquierda/freno del remolque | |
| 19 | 10A | Señal de giro derecha/freno del remolque | |
| 20 | 10A | Señales de giro izquierdas y marcadores laterales | |
| 21 | 10A | Señales de giro derechas y marcadores laterales | |
| 22 | 20A | Controlador de puerta intermedia [solo SUT] | |
| 23 | 15A | Controlador de la carrocería del camión | |
| 24 | 15A | Controlador de la carrocería del camión | |
| 25 | 20A | Alimentación del relé de bloqueo eléctrico de puertas traseras y compuerta levadiza | |
| 26 | 25A | Módulo de intermitencia | |
| 27 | 15A | Controlador de la carrocería del camión |
