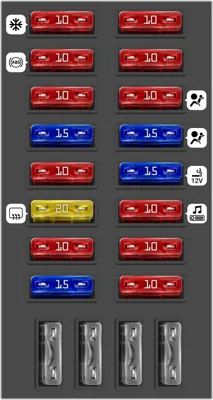

Interior Fuse Panel
| N° | A | Descripción | |
|---|---|---|---|
| - | (SPARE) Fusible de respuesto | ||
| - | (SPARE) Fusible de respuesto | ||
| - | (SPARE) Fusible de respuesto | ||
| 1 | 10A | (AIR CON) Aire acondicionado | |
| 2 | 10A | (ABS) Sistema de frenos antibloqueo | |
| 3 | 10A | (HAZARD) Luz de emergencia o balizas | |
| 4 | 15A | STOP LP / IMMOBILIZER | |
| 5 | 10A | (CLUSTER / CLOCK / ROOM LP / AUDIO / ECU) Cuadro de instrumentos; Cuadro de instrumentos; Luces interiores; Sistema de audio; Unidad de control del motor | |
| 6 | 20A | (RR HTD) Desempañador trasero | |
| 7 | 10A | RR WIPER & WASHER / SIREN / LP RELAY | |
| 8 | 15A | (WIPER & WASHER) Limpiaparabrisas; Limpiaparabrisas | |
| 9 | 10A | (B/UP LP, TCU, T/SIG LP) Luces de reversa; Unidad de control de transmisión; Luces de giro o guiño | |
| 10 | 10A | (CLUSTER / IMMO / S BELT) Cuadro de instrumentos; Sistema antirobo; Cinturones de seguridad | |
| 11 | 10A | (AIR BAG) Airbag | |
| 12 | 15A | (AIR BAG) Airbag | |
| 13 | 15A | (C/LIGHTER / O/S MIRROR) Encendedor de cigarrillos / enchufes de corriente; Espejos eléctricos | |
| 14 | 10A | AUDIO / ATM INTER CLOCK | |
| 15 | 10A | TCU / ECT | |
| 16 | 10A | (HTD SEAT RELAY ) Asientos calefaccionados | |
| 17 | (SPARE ) Fusible de respuesto |
Fusiblera del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (CON FAN RLY) Ventilador del condensador de AC | ||
| - | (T/LAMP RLY) Luces traseras | ||
| - | (HORN RLY) Bocina | ||
| - | (A/CON RLY) Aire acondicionado | ||
| - | (H/LAMP RLY) Faros | ||
| - | (RAD FAN RLY) Ventilador del radiador | ||
| 1 | 50A | (BATT) Sistema de carga | |
| 2 | 20A | (PW WDW) Ventanas eléctricas | |
| 3 | 20A | (RAD) Sistema de audio | |
| 4 | 20A | (ABS2) Sistema de frenos antibloqueo | |
| 5 | 30A | (BLOWER) Motor soplador de AC | |
| 6 | 10A | (A/CON) Aire acondicionado | |
| 7 | 10A | (H/LAMP (LH)) Faro izquierdo | |
| 8 | 10A | (H/LAMP (RH)) Faro derecho | |
| 9 | 10A | (T/LAMP (LH)) Luz trasera izquierda | |
| 10 | 10A | (T/LAMP (RH)) Luz trasera derecha | |
| 11 | 100A | (ALT) Sistema de carga | |
| 12 | 30A | (IGN) Encendido | |
| 13 | 30A | (ABS) Sistema de frenos antibloqueo | |
| 14 | 30A | (LAMP) Faros | |
| 15 | 20A | (ECU) Unidad de control del motor | |
| 16 | 20A | (CON FAN) Ventilador del condensador de AC | |
| 17 | 10A | (HORN) Bocina | |
| 18 | 15A | (RFT FOG) Luces antiniebla delanteras |
Caja de relés en el compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba de combustible II | ||
| - | Relé de la bomba de combustible I | ||
| - | Relé del motor de arranque | ||
| - | Relé del motor del elevalunas eléctrico | ||
| - | Relé del ventilador de la calefacción | ||
| - | Relé de intermitentes | ||
| - | Relé de la luz antiniebla trasera |
