Compartimento del motor

N°	A	Descripción
-	150A	Vínculo fusible (ABS1, ABS2, HTD TRAS, DIFUSOR)
-	40A	Módulo de control ABS/ESP, conector de control multiusos
-	20A	Módulo de control ABS/ESP, conector de control multiusos
-	40A	Fusible (ASIENTO P/DEL, PTA/MALET, SIG/MALET, INCL, PEDAL, Sensor de advertencia trasero, CORTINA TRAS)
-	30A	Interruptor encendido (ACC, IG1)
-	40A	Relé desempañador
-	40A	Relé ventilador
-	40A	Fusible (VENTANA P/IZQ, VENTANA P/DCHA)
-	40A	Relé de puesta en marcha, interruptor de encendido (IG2, START)
-	30A	Relé de la unidad de control del motor, PCM, ECM
-	30A	Fusible (SOL LLAVE, NIEBLA TRAS), conector de potencia
-	10A	(ABS) Módulo de control ABS/ESP, conector de control multiusos
-	10A	(ECU (IG1)) PCM, ECM, Sensor de flujo de aire
-	10A	(B/UP) Interruptor luz de freno, interruptor margen semieje, Generador de impulsos, sensor velocidad vehículo
-	10A	(IG1) TCM [Diesel]
-	10A	(ECU) PCM [Gasolina]
-	10A	(ECU (B+)) PCM, TCM, Generador
-	15A	(STOP) Interruptor luz de freno
-	15A	(SNSR1) Sensor flujo masa de aire, PCM, módulo de control del inmovilizador, válvulas de control del aceite, válvula del colector de admisión variable, Sensor de posición del árbol de levas, Actuador EGR
-	10A	(SNSR3) Inyectores 1 a 6, Relé A/A, relé ventilador refrigerante, Sensor Lambda
-	20A	(ATM) Relé de control ATM
-	20A	(H/LP HI) Relé faros (CARRETERA)
-	20A	(H/LP WASHER) Relé del lavafaros
-	20A	(F/PUMP) Relé de la bomba del combustible
-	10A	(A/CON) Relé A/A
-	20A	(H/LP LO) Relé faros (CRUCE)
-	20A	(IGN COIL) Bobinas de encendido [Gasolina], condensador [Gasolina]
-	15A	(SNSR2) Sensor de oxígeno, Relé de la bomba del combustible, PCM, Actuador VGT
-	15A	(S/ROOF) Luz consola superior (Motor techo solar)
-	15A	(H/LP LO RH) Relé HID
-	15A	(FR FOG) Relé faro antiniebla
-	15A	(DRL) Relé claxon alarma antirrobo, Relé DRL
-	20A	(TAIL) Relé piloto trasero
-	15A	(HORN) Relé claxon

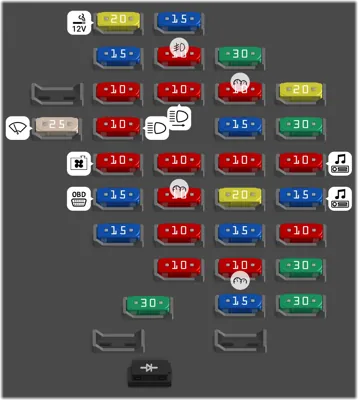

Panel interior

N°	A	Descripción
1	20A	Abridor tapa combustible e interruptor puerta maletero
2	30A	Interruptor soporte lumbar delantero, módulo de control IMS, interruptor asiento automático conductor/pasajero
3	10A	Módulo de control bloqueo llave ATM, audio, interruptor IMS, relé de accesorios, BCM, IND reloj digital y cinturón de seguridad pasajero.
4	15A	Audio
5	10A	Interruptor margen semieje, relé alarma antirrobo
6	30A	Módulo ventanilla delantera izquierda de seguridad, interruptor elevalunas eléctrico trasero izquierdo
7	30A	Módulo ventanilla delantera derecha de seguridad, interruptor elevalunas eléctrico trasero derecho
8	30A	Sin uso
9	10A	Tablero de instrumentos, BCM, módulo cortina trasera, sensor lluvia, módulo de control IMS, interruptor principal elevalunas eléctrico
10	15A	Zumbador de advertencia trasero
11	10A	Motor retrovisor exterior dcho/izqdo y plegado del mismo, módulo de control A/A
12	20A	Solenoide llave, interruptor principal elevalunas eléctrico
13	15A	Relé piloto antiniebla
14	10A	Tablero de instrumentos
15	15A	Interruptor desactivación air bag, módulo de control SRS
16		Sin datos
17	15A	Módulo de inclinación y telescópico, interruptor modo deportivo
18	10A	Relé faro antiniebla, piloto combinado trasero izquierdo, luz matrícula, faro izquierdo
19	10A	Piloto combinado trasero derecho, luz matrícula, faro derecho, Reostato
20	10A	Interruptor calefacción asiento conductor/pasajero
21	10A	Tablero de instrumentos, interruptor ESP, BCM, módulo de control de bloqueo llave ATM, sensor intervalo intermitencia, interruptor multifunción
22	10A	Módulo de control A/A, módulo de inclinación y telescópico, reóstato, retrovisor electrocrómico, Motor techo solar
23	10A	Relé del calefactor PTC, Relé del filtro de combustible
24	20A	Mechero
25	15A	BCM
26	10A	PDM
27	10A	Relé faros, relé HID, accionador nivelador faros, Relé del lavafaros
28	10A	Módulo de control A/A, relé ventilador, Motor del ventilador
29	15A	Conector enlace datos, módulo de control A/A, tablero de instrumentos, interruptor multifunción, módulo de inclinación y telescópico, BCM, interruptor advertencia puertas, luz interior, luz pies dcha/izqda, luz puertas, Módulo de control IMS
30	15A	Sin uso
31		Sin datos
32	25A	Relé lavaparabrisas, relé limpiaparabrisas (rápido), Motor escobilla
33	30A	Fusible (MEMORIA, AUDIO-1)
34		Sin datos
35		Sin datos
