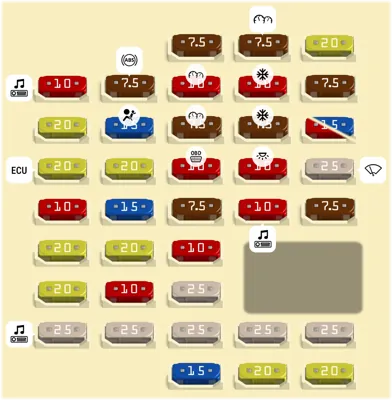

| 1 |
|
7.5A |
Módulo inmovilizador, módulo de control de llave inteligente |
| 2 |
|
7.5A |
Tablero de instrumentos |
| 3 |
|
20A |
- |
| 4 |
|
10A |
AMP, luz de mapa, monitor delantero, caja de fusibles y relés del motor (relé de toma de corriente), unidad principal de A/V y navegación, módulo de control de llave inteligente, unidad telemática, módulo de control de aire acondicionado |
| 5 |
|
7.5A |
Módulo de control ABS/ESC, calentador de asiento trasero izquierdo/derecho, interruptor de consola, módulo de control de aire acondicionado, sensor activo de cabina, módulo IMS del conductor, sensor de asistencia de estacionamiento trasero izquierdo/derecho/izquierdo (centro)/derecho (centro) |
| 6 |
|
10A |
Interruptor de asiento eléctrico del conductor, módulo de calentador de asiento de conductor/pasajero, módulo de puerta de conductor/pasajero, interruptor de luz de freno, interruptor de panel de instrumentos, módulo CCS de conductor/pasajero, módulo de inclinación y telescopio de dirección, caja de fusibles y relés del motor (relé de luz de freno), tablero de instrumentos, interruptor multifunción, actuador del dispositivo de nivelación de faros izquierdo/derecho, módulo del dispositivo de nivelación automática de faros, espejo electrocrómico, indicador de palanca ATM, módulo de monitoreo de presión de neumáticos |
| 7 |
|
10A |
Espejo exterior eléctrico de conductor/pasajero, módulo de control de aire acondicionado |
| 8 |
|
7.5A |
Unidad MDPS |
| 9 |
|
20A |
Toma de corriente de la bandeja central |
| 10 |
|
15A |
Módulo de control SRS, módulo de control de aire acondicionado, sensor de detección de ocupante del pasajero |
| 11 |
|
7.5A |
Techo solar panorámico, tablero de instrumentos, sensor de lluvia, módulo de control de llave inteligente, calentador de asiento trasero izquierdo/derecho |
| 12 |
|
7.5A |
Módulo de control de aire acondicionado, fusible y relé del motor (relé del soplador), ionizador del tablero, módulo de calentador de asiento de conductor/pasajero, módulo CCS de conductor/pasajero |
| 13 |
|
10A |
Calentador del volante |
| 13 |
|
15A |
Calentador del volante |
| 14 |
|
20A |
Caja de fusibles y relés del motor (ECU 5 10A, ECU 4 10A, IGN 1 15A) |
| 15 |
|
20A |
- |
| 16 |
|
10A |
Conector de enlace de datos, módulo de control de aire acondicionado, módulo de puerta de conductor/pasajero, tablero de instrumentos, módulo de monitoreo de presión de neumáticos, sensor de luz automático y fotosensor |
| 17 |
|
10A |
Luz de portavasos, luz de puerta trasera izquierda/derecha, luz de mapa, luz ambiental de puerta de conductor/pasajero, luz de puerta de conductor/pasajero, luz de pies de conductor/pasajero, luz de umbral de puerta de conductor/pasajero, luz ambiental de puerta trasera izquierda/derecha, interruptor de luz de cortesía izquierdo/derecho, luz de umbral de puerta trasera izquierda/derecha, luces interiores del maletero, luz de la bandeja central, luz de adorno izquierda/derecha, luz personal trasera central/izquierda/derecha |
| 18 |
|
25A |
Motor del limpiaparabrisas, caja de fusibles y relés del motor (relé del lavaparabrisas, relé de limpiaparabrisas (bajo), relé de limpiaparabrisas (alto)) |
| 19 |
|
10A |
Módulo inmovilizador, módulo de control de llave inteligente, interruptor de luz de freno, interruptor de botón de arranque y parada |
| 20 |
|
15A |
- |
| 21 |
|
7.5A |
Receptor RF |
| 22 |
|
10A |
Monitor delantero, audio, unidad principal de A/V y navegación, unidad telemática |
| 23 |
|
7.5A |
Interruptor de rango del transeje, PCM |
| 24 |
|
20A |
- |
| 25 |
|
20A |
Techo solar panorámico |
| 26 |
|
10A |
Relé de la tapa del maletero, interruptor de la tapa del llenado de combustible y de la tapa del maletero |
| 27 |
|
20A |
Calentador de asiento trasero izquierdo/derecho |
| 28 |
|
10A |
- |
| 29 |
|
25A |
Módulo de ventana de seguridad del conductor, interruptor de ventana eléctrica trasera izquierda |
| 30 |
|
25A |
AMP |
| 31 |
|
25A |
Interruptor de límite de reclinación del pasajero, caja de relés del asiento del pasajero |
| 32 |
|
25A |
Módulo de ventana de seguridad del pasajero, interruptor de ventana eléctrica trasera derecha |
| 33 |
|
25A |
- |
| 34 |
|
25A |
Módulo de control de llave inteligente |
| 35 |
|
15A |
Interruptor de modo deportivo, módulo de inclinación y telescópico de dirección |
| 36 |
|
20A |
Módulo de calentador de asiento de conductor/pasajero, módulo CCS de conductor/pasajero |
| 37 |
|
20A |
Relé de bloqueo/desbloqueo de puertas, caja de relés ICM (relé de desbloqueo de dos giros) |
