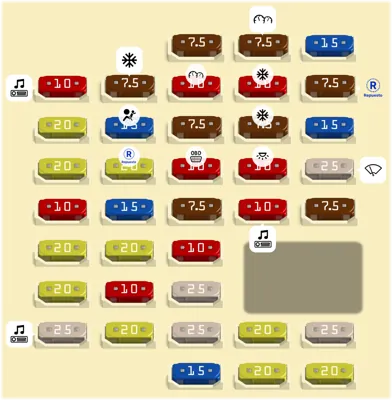

Panel de fusibles del tablero de instrumentos

N°	A	Descripción
1	7.5A	Módulo inmovilizador, módulo de control de llave inteligente
2	7.5A	Tablero de instrumentos
3	15A	Interruptor de rango del transeje
4	10A	AMP, monitor delantero, módulo de control de llave inteligente, bloque de conexiones E/R del módulo de control de aire acondicionado (F31, F33), unidad principal de A/V y navegación, audio
5	7.5A	Asistente de estacionamiento delantero/trasero, sensor de ángulo de dirección, módulo de control de aire acondicionado. Módulo IMS del conductor, módulo de control ESP, sensor LH/RH/LH(Centro)/RH(Centro)
6	10A	Interruptor del asiento eléctrico del conductor, interruptor de consola LH/RH, calentador de asiento trasero LH/RH, módulo calentador de asiento del conductor/pasajero, interruptor del dispositivo de nivelación de faros. Módulo de puerta del conductor/pasajero, interruptor de luz de freno, módulo de inclinación y telescópico de dirección, módulo de control CCS del conductor/pasajero, radar de control de crucero inteligente, tablero de instrumentos, interruptor de panel de choque, interruptor de ventana eléctrica trasera LH/RH. Interruptor multifunción, actuador del dispositivo de nivelación de faros LH/RH. Módulo del dispositivo de nivelación automática de faros, módulo de freno de estacionamiento eléctrico, espejo electrocrómico, indicador de palanca ATM, módulo de monitoreo de presión de neumáticos, radar de detección de punto ciego LH/RH, sensor de advertencia de choque frontal, unidad principal de navegación A/V, unidad de advertencia de salida de carril
7	10A	Espejo exterior eléctrico del conductor/pasajero, módulo de control de aire acondicionado
8	7.5A	Repuesto
9	20A	Toma de corriente de la bandeja central
10	15A	Módulo de control SRS, módulo de control de aire acondicionado
11	7.5A	Techo solar panorámico, sensor de lluvia, módulo de control de llave inteligente, caja de relés ICM (relé del lavafaros), calentador de asiento trasero LH/RH
12	7.5A	Módulo de control de aire acondicionado, bloque de conexiones E/R (RLY. 14), sensor activo en el automóvil, ionizador de tablero, módulo calentador de asiento del conductor/pasajero, módulo de control CCS del conductor/pasajero
13	15A	Calentador del volante
14	20A	Bloque de conexiones E/R (F12, F13)
15	20A	Repuesto
16	10A	Interruptor del asiento eléctrico del conductor, conector de enlace de datos, módulo de control de aire acondicionado, módulo de puerta del conductor/pasajero, tablero de instrumentos, módulo de monitoreo de presión de neumáticos, sensor de luz automático y fotosensor
17	10A	Luz de puerta trasera LH/RH, luz de mapa, luz ambiental de puerta de conductor/pasajero, luz de puerta de conductor/pasajero, luz de pies de conductor/pasajero, luz de estribo de puerta de conductor/pasajero, luz ambiental de puerta trasera LH/RH, interruptor de luz de cortesía LH/RH, luz de estribo de puerta trasera LH/RH, luces interiores del maletero, luz de adorno LH/RH, luz personal trasera central/LH/RH
18	25A	Motor del limpiaparabrisas, bloque de conexiones E/R (RLY. 8, RLY. 11, RLY. 12)
19	10A	Módulo inmovilizador, módulo de control de llave inteligente, interruptor de luz de freno, interruptor de botón de arranque y parada
20	15A	Caja de relés ICM (relé ECS)
21	7.5A	Receptor RF
22	10A	Monitor delantero, audio, unidad principal de A/V y navegación
23	7.5A	PCM del interruptor de rango del transeje, caja de relés ICM (relé de alarma antirrobo)
24	20A	Caja de relés del asiento eléctrico RH. Interruptor de límite de reclinación del pasajero
25	20A	Techo solar panorámico
26	10A	Relé de la tapa del maletero. Interruptor de la tapa de llenado de combustible y de la tapa del maletero
27	20A	Calentador de asiento trasero LH/RH
28	10A	Módulo calentador del asiento del conductor, módulo de control CCS del conductor
29	25A	Módulo de ventana de seguridad del conductor, interruptor de ventana eléctrica trasera LH
30	25A	AMP
31	20A	Bloque de conexiones E/R (RLY. 6)
32	25A	Módulo de ventana de seguridad del pasajero, interruptor de ventana eléctrica trasera RH
33	20A	Bloque de conexiones E/R (RLY.13)
34	25A	Módulo de control de llave inteligente
35	15A	Solenoide de llave, interruptor de modo deportivo, módulo de inclinación y telescópico de dirección
36	20A	Módulo calentador de asiento del conductor/pasajero, módulo de control CCS del conductor/pasajero
37	20A	Relé de bloqueo/desbloqueo de puertas

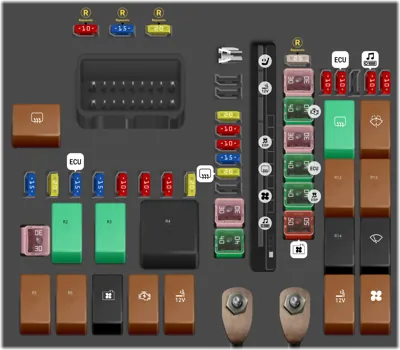

Panel de fusibles del compartimento del motor

N°	A	Descripción
-	10A	Repuesto
-	15A	Repuesto
-	20A	Repuesto
-	15A	(HORN) Bloque EMS (relé de bocina), caja de relés ICM (relé de bocina de alarma)
-	20A	(F/PUMP) Bloque EMS (relé de la bomba de combustible)
-	15A	(SENSOR 1) PCM, sensor de oxígeno #1~#4
-	10A	(INJECTOR) PCM, caja EMS (relé de la bomba de combustible)
-	10A	(ECU 2) IDB (Caja de controladores de inyectores)
-	10A	(SENSOR 2) IDB (Caja de controladores de inyectores), PCM, válvula solenoide de control de purga, válvula de control de aceite #1 ~ #4, válvula solenoide de admisión variable #1, #2, válvula de cierre del depósito, unión E/R (relé del ventilador de enfriamiento)
-	20A	(IGN COIL) Bobina de encendido #1~#6, condensador #1/#2
-	15A	(ECU 3) PCM, IDB (Caja de controladores de inyectores)
-	30A	(ECU 1) Bloque EMS (relé de control del motor)
-	20A	(DIAGNOSIS) Conector de comprobación multiusos
-	10A	(AMS) Sensor de batería
-	10A	(CRUISE) Radar de control de crucero inteligente
-	15A	(STOP LAMP) Módulo electrónico de señal de parada
-	20A	(DEICER) Relé del descongelador
-	30A	(DRV P/SEAT) Interruptor de límite de soporte lumbar del conductor, módulo IMS del conductor, caja de relés de asiento eléctrico izquierda, interruptor de límite de reclinación del conductor
-	40A	(B+1) Caja de conexiones inteligente (BLOQUEO DE PUERTAS 20A, LLAVE INTELIGENTE 1 25A, Dispositivo de corte automático de corriente de fuga (Relé de corte automático de corriente de fuga, Interruptor de corte automático de corriente de fuga, IPS 5))
-		(B+2) Caja de conexiones inteligente (P/HANDLE 15A, QUEMACOCOS 20A, ASIENTO ELÉCTRICO CONDUCTOR 10A, ASIENTO ELÉCTRICO PASAJERO 25A, IPS 2, ARISU-LT 1)
-		(B+3) Caja de conexiones inteligente (VENTANILLA ELÉCTRICA 25A, VENTANILLA ELÉCTRICA DERECHA 25A, CALEFACCIÓN DE ASIENTO DELANTERO 10A, CAJUELA 10A, TOMA DE CORRIENTE 1 20A)
-		(IG1) Relé PDM 1 (ACC), Relé PDM 2 (IG1)
-		(ESC1) Módulo ESC
-		(RR HTD) Relé de desempañador trasero
-		(BLOWER) Relé del soplador
-		(B+4) Bloque de conexiones inteligente (LUZ DE FRENO 10A, CALEFACCIÓN DE ASIENTO TRASERO 20A, IPS 3/4, ARISU-LT 2, AMP 25A, TOMA DE CORRIENTE 2 20A)
-		(MDPS) Unidad MDPS
-	25A	Repuesto
-	30A	(EPB 2) Módulo de freno de estacionamiento electrónico
-	40A	(IG 2) Relé de arranque, Relé PDM 3 (IG2)
-	30A	(EPB 1) Módulo de freno de estacionamiento electrónico
-	40A	(B+5) Bloque EMS (ECU 3 15A, ECU 1 30A, BOMBA DE COMBUSTIBLE 20A, BOCINA 15A)
-	40A	(ESC 2) Módulo ESC
-	50A	(C/FAN) Relé del ventilador de enfriamiento
-	10A	(ECU 5) Conector de comprobación multiusos
-	10A	(ECU 4) PCM, IDB (Caja de controladores de inyectores)
-	10A	(B/UP LAMP) Lámpara combinada trasera (interior) izquierda/derecha, espejo electrocrómico, audio, monitor frontal
-	10A	(A/CON) Módulo de control de aire acondicionado
-		Herramienta para la extracción de los fusibles.
-		Relé de desempañador trasero
-		Relé de la bomba de combustible F
-		Relé de bocina F
-		Relé de control del motor F
-		Relé PDM 1 (ACC)
-		Relé 2 del ventilador de enfriamiento
-		Relé 1 del ventilador de enfriamiento
-		Relé de ARRANQUE
-		Relé de TOMA DE CORRIENTE 2
-		Relé del DESCONGELADOR
-		Relé del LAVAPARABRISAS
-		Relé PDM 2 (IG1)
-		Relé PDM 3 (IG2)
-		Relé de LIMPIAPARABRISAS (BAJO)
-		Relé de LIMPIAPARABRISAS (ALTO)
-		Relé de TOMA DE CORRIENTE 1
-		Relé del SOPLADOR
