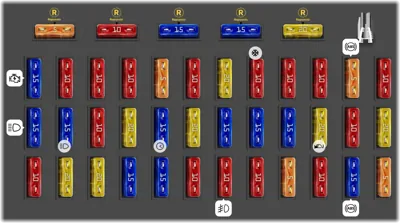

Caja de Fusibles Interior (Ver. 1)

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
1	15A	Motor de arranque (relé)
2	10A	Tablero de Instrumentos ETACS
3	10A	Advertencia trasera, llamada, etc.
4	10A	Ventilador de escape de llamada de refrigerador
5	5A	Calentador de combustible de faro de precalentamiento
6	10A	Limpiaparabrisas (trasero)
7	20A	Puertas automáticas
8	10A	Aire acondicionado
9	10A	Limpiaparabrisas (delantero)
10	10A	Freno de escape de la ECU del motor
11	5A	ABS
12	10A	Precalentador
13	15A	Faros (luz alta)
14	15A	Faros (luz baja)
15	10A	ECU del motor
16	20A	OF
17	15A	Audio, encendedor, reloj
18	20A	Condensador
19	15A	Motor de refrigeración N.° 1
20	15A	Motor de refrigeración N.° 2
21	15A	Motor de refrigeración N.° 3
22	20A	Espejo calefaccionado
23	10A	Alimentación de memoria de luces interiores
24	20A	Calentador de combustible
25	10A	Luz trasera
26	20A	Luz de advertencia para niños
27	20A	ECU del motor
28	15A	Precalentador
29	15A	Calefactor (delantero)
30	10A	Calefactor (trasero)
31	10A	Luces antiniebla
32	10A	Luces direccionales, luces de emergencia
33	5A	ECU del motor
34	10A	Luz de lectura
35	15A	ABS
36	5A	Bocina, luz de freno
37	5A	REPUESTO
38	10A	REPUESTO
39	15A	REPUESTO
40	15A	REPUESTO
41	20A	REPUESTO

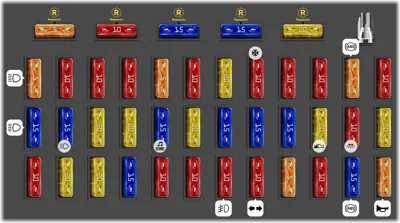

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
1	5A	Faro (relé)
2	10A	Tablero de instrumentos, ETACS
3	10A	Luces de advertencia traseras, llamada
4	10A	Ventilador de escape del refrigerador
5	5A	Calentador del precalentador
6	10A	Limpiaparabrisas (trasero)
7	20A	Puertas automáticas
8	10A	Aire acondicionado
9	10A	Limpiaparabrisas (delantero)
10	10A	ECU del motor, freno de escape
11	5A	ABS
12	10A	Precalentador
13	15A	Faros (luz alta)
14	15A	Faros (luz baja)
15	20A	ECU del motor
16	20A	AV
17	15A	Audio, encendedor, reloj
18	20A	Condensador
19	15A	Motor de refrigeración N.º 1
20	15A	Motor de refrigeración N.º 2
21	15A	Motor de refrigeración N.º 3
22	20A	Espejo calefaccionado
23	10A	Luz interior, alimentación de memoria
24	20A	Calentador de combustible
25	10A	Luz trasera
26	20A	Luz de advertencia para niños
27	20A	ECU del motor
28	15A	Precalentador
29	10A	Calefacción (delantera)
30	10A	Calefacción (trasera)
31	10A	Luces antiniebla
32	10A	Intermitentes, luces de emergencia
33	5A	ECU del motor
34	10A	Luz de lectura
35	15A	ABS
36	5A	Bocina, luz de freno
37	5A	REPUESTO
38	10A	REPUESTO
39	15A	REPUESTO
40	15A	REPUESTO
41	20A	REPUESTO

N°		A	Descripción
-			Luz Antiniebla
-			Luz de Advertencia (Ámbar)
-			Luz de Advertencia (Roja)
-			Luz de Lectura [Opción]
-			Limpiaparabrisas Trasero [Opción]
-			Relé de Incandescencia
-			Espejo Calefaccionado
-			Zumbador de Llamada
-			Corte de Freno de Escape (ABS)
-			Calefactor del Pasajero
-			Freno de Escape
-			Luz Trasera
-			Bloqueo del Acelerador
-			Limpiaparabrisas (Alto)
-			Limpiaparabrisas (Bajo)
-			Faro (Principal)
-			Faro (Atenuador)
-			ECU del Motor
-			Aire Acondicionado (1) [Opción]
-			Aire Acondicionado (2) [Opción]
-			Aire Acondicionado (3) [Opción]
-			Interruptor de Luz de Advertencia
-			Calefactor de Combustible
