AutoGuia

Compartimiento del motor

N°	A	Descripción
-		POWER CONNECTOR
-		(H/LP (HI)) Faros de luz alta
-		(TAIL 2) Luces traseras
-		WIPER B/ALARM (ONLY)
-		(H/LP (LO)) Faros de luz baja
-		(FRT FOG) Luces antiniebla delanteras
-		(BLOWER) Motor soplador de AC
-		(START) Sistema de arranque
-		(RAD FAN) Ventilador del radiador
-		(HORN) Bocina
-		(A/CON) Aire acondicionado
-		(TAIL 1) Luces traseras
-		(CON FAN) Ventilador del condensador de AC
1	30A	(BLR) Motor soplador de AC
2	40A	(H/LP) Faros
3	30A	(IGN) Encendido
4	30A	(P/WDW) Ventanas eléctricas
5	30A	(ABS) Sistema de frenos antibloqueo
6	20A	(ECU) Unidad de control del motor
7	20A	(CON) Aire acondicionado
8	100A	(ALT) Sistema de carga
9	10A	(T/LP (LH)) Luz trasera izquierda
10	10A	(CON FAN) Ventilador del condensador de AC
11	10A	(T/LP (RH)) Luz trasera derecha
12	10A	(A/CON) Aire acondicionado
13	15A	(FRT FOG) Luces antiniebla delanteras
14	10A	(HORN) Bocina
15	15A	(H/LP (LO)) Faros de luz baja
16	10A	(BURG ALARMA B+) Sistema antirobo
17	15A	(H/LP (HI)) Faros de luz alta
19	50A	B+
20	30A	(ABS) Sistema de frenos antibloqueo
21	30A	(RAD) Sistema de audio

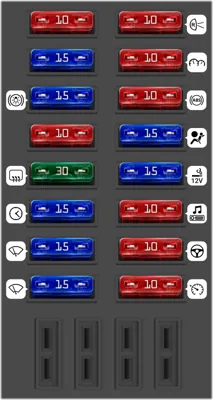

N°	A	Descripción
1	10A	Controles de aire acondicionado
2	15A	Cerraduras eléctricas de las puertas
3	15A	Luces de freno, bloqueo de llave de encendido, bloqueo de cambio de A/T
4	10A	Advertencia de peligro
5	30A	Desempañador de luneta trasera
6	15A	Lámpara de habitación, Reloj
7	15A	Limpiaparabrisas y lavaparabrisas traseros
8	15A	Limpiaparabrisas y lavaparabrisas delanteros, ETACS
9	10A	Luces de marcha atrás, TCM, ECM
10	10A	Cuadro de instrumentos
11	10A	Sistema de Frenos Antibloqueo
12	15A	Bolsa de aire
13	15A	Encendedor de cigarrillos, espejos laterales eléctricos, reloj.
14	10A	Audio, bloqueo de transmisión automática
15	10A	EPS, techo corredizo, interruptor O/D, interruptor de encendido/normal
16	10A	Control de crucero, faros delanteros, faros antiniebla, elevalunas eléctricos, controles del ventilador,
