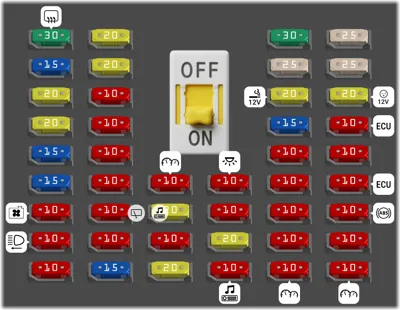

Panel de fusibles del compartimento interior
| N° | A | Descripción | |
|---|---|---|---|
| - | Sin Datos | ||
| 1 | 30A | Relé del desempañador trasero, desempeñador trasero | |
| 2 | 20A | - | |
| 3 | 30A | Asiento eléctrico (solo exportación) | |
| 4 | 25A | Módulo del elevalunas eléctrico de seguridad del conductor | |
| 5 | 15A | Módulo de control de la carrocería | |
| 6 | 20A | - | |
| 7 | 25A | Interruptor del elevalunas eléctrico DCH (delantero, trasero) | |
| 8 | 25A | Interruptor principal del elevalunas eléctrico IZQ (delantero/ trasero) | |
| 9 | 20A | - | |
| 10 | 10A | Módulo de control de la llave inteligente | |
| 11 | 20A | Toma de corriente delantera | |
| 12 | 20A | Toma de corriente trasera | |
| 13 | 20A | Relé de bloqueo/desbloqueo de puertas, actuador de puertas, relé de desbloqueo de la puerta del maletero, pestillo del portón trasero | |
| 14 | 10A | Interruptor de la luz de freno, Módulo de control llave inteligente | |
| 15 | 15A | [M/T] : Sensor de velocidad del vehículo. fusible de la luz de marcha atrás [A/T] : Interruptor del inhibidor, TCU | |
| 16 | 10A | PCU/ECU, interruptor del inhibidor, conjunto del pedal del embrague, relé de arranque, relé del inhibidor de arranque | |
| 17 | 15A | Módulo de control de la llave inteligente | |
| 18 | 10A | Módulo de control A/C (manual, automático), [G4FC]: ECU (M/T), PCU (A/T) | |
| 19 | 10A | Body Control Module, Sports Mode Switch[A/T], Stop Switch (NC) | |
| 20 | 10A | [D4FC, D4FB] : Relé del calefactor de combustible, sensor de agua en el combustible | |
| 21 | 15A | Interruptor multifunción | |
| 22 | 10A | Módulo de control A/C (auto) | |
| 23 | 10A | Reloj digital, módulo de control de la carrocería, módulo de control A/C (automático/manual), panel de instrumentos, plegado del retrovisor, OBD | |
| 24 | 10A | Luz del habitáculo, luz de lectura, luz del maletero | |
| 25 | 10A | Módulo de control A/C (manual/auto), módulo de control de carrocería (potencia de la luz de curvas estática), indicador de la palanca ATM [A/T] | |
| 26 | 10A | Sensor de flujo de aire [D4FB], módulo de control de llave inteligente, ECU/PCU [G4FC, D4FC, D4FB] | |
| 27 | 10A | Módulo de aire acondicionado (manual, automático), ionizador del tablero de instrumento, relé del ventilador | |
| 28 | 10A | Motor del limpiaparabrisas trasero, relé del limpiaparabrisas trasero | |
| 29 | 20A | Audio | |
| 30 | 10A | Módulo de control A/C (manual) | |
| 31 | 10A | Sensor de estacionamiento trasero | |
| 32 | 10A | Módulo de control ABS/ESC, interruptor de reostato y ESC, conector de diagnóstico del compartimento del motor | |
| 33 | 10A | Retrovisor electrocrómico, interruptor de nivelación de los faro, faro IZQ/DCH | |
| 34 | 10A | - | |
| 35 | 10A | - | |
| 36 | 20A | - | |
| 37 | 10A | Unidad MDPS | |
| 38 | 10A | Unidad de control del airbag | |
| 39 | 10A | Módulo de control de llave inteligente, módulo de control de la carrocería | |
| 40 | 15A | - | |
| 41 | 20A | Mechero (solo exportación) | |
| 42 | 10A | Audio, módulo de control de la carrocería, relé de toma de corriente, reloj digital, módulo de la llave inteligente, interruptor del retrovisor exterior | |
| 43 | 10A | Tablero de instrumentos | |
| 44 | 10A | Tablero de instrumentos |
Fusibles del motor - Gasolina [G4FC]
![Fusibles del motor - Gasolina [G4FC]](/static/fusebox/hyundai/creta/hyundai_creta_2020_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | MDPS (dirección asistida por motor) | ||
| - | [G4FC]: Alternador, batería, todos los fusibles conectados al fusible del alternador | ||
| - | - | Sin Datos | |
| - | 50A | Fusibles del bloque de fusibles del panel de instrumentos: FS14,FS05,FS13,FS17, FS10,FS02,FS09, relé IOD (dispositivo de corte automático de fugas de corriente) | |
| - | 40A | Sin botón de arranque: Interruptor de encendido Con botón de arranque: Bloque de relés PDM | |
| - | 50A | Fusibles del bloque de fusibles del panel de instrumentos: FS06, IPS-1, IPS-2, IPS-3 | |
| - | 40A | Fusibles del bloque de fusibles del panel de instrumentos: FS01 | |
| - | 40A | Módulo de control ABS/ESC, diagnóstico del habitáculo del motor | |
| - | 40A | Módulo de control ABS/ESP | |
| - | 25A | [G4FC]: ECU (M/T), PCU(A/T) | |
| - | 10A | G4FC(10A): ECU (M/T), PCU(A/T) | |
| - | 10A | Relé solnoide del faro de carretera (tipo bifuncional) | |
| - | 50A | Fusibles del bloque de fusibles del panel de instrumentos:: FS03, relé del elevalunas eléctrico, relé de toma corriente | |
| - | 30A | Fusibles del bloque de fusibles del panel de instrumentos: FS04, IPS-4, IPS-5 | |
| - | 40A | Sin botón de arranque: Relé de arranque, solenoide de arranque, INT de encendido Con botón Start: Relé de arranque, solenoide de arranque, bloque de relés PDM | |
| - | 40A | Motor del ventilador | |
| - | 40A | [G4FC], motor del ventilador del radiador | |
| - | 30A | (Control del motor) relé principal | |
| - | - | Sin Datos | |
| - | - | Sin Datos | |
| - | - | Sin Datos | |
| - | - | Sin Datos | |
| - | - | Sin Datos | |
| - | 20A | [G4FC]: Relé de la bomba de combustible, motor de la bomba de combustible | |
| - | - | Sin Datos | |
| - | 10A | Interruptor de marcha atrás (solo MT), luz de combinación trasera IZQ/DCH | |
| - | 15A | Claxón (doble), claxón alarma antirrobo | |
| - | 15A | [G4FC]: Inyector (n° 1, 2, 3, 4) | |
| - | 15A | [G4FC]: Condensador, bobina de encendido ext. | |
| - | 25A | Motor del limpiaparabrisas (delantero) | |
| - | - | Sin Datos | |
| - | 10A | [G4FC]: Solenoide de sistema de entrada variable, leva variable de salida (ENT/SAL), purga Válvula solenoide de control, sensor de oxígeno (anterior, posterior) | |
| - | - | Sin Datos | |
| - | 20A | [G4FC]: ECU(M/T), PCU(A/T) | |
| - | Sin Datos |
Fusibles del motor - Diesel
| N° | A | Descripción | |
|---|---|---|---|
| - | MDPS (dirección asistida por motor) | ||
| - | [D4FC/D4FB]: Alternador, batería, todos los fusibles conectados al fusible del alternador | ||
| - | 80A | D4FC/D4FB: Relé de incandescencia, bujía de incandescencia | |
| - | 50A | Fusibles del bloque de fusibles del panel de instrumentos: FS14,FS05,FS13,FS17, FS10,FS02,FS09, relé IOD (dispositivo de corte automático de fugas de corriente) | |
| - | 40A | Sin botón de arranque: Interruptor de encendido Con botón de arranque: Bloque de relés PDM | |
| - | 50A | Fusibles del bloque de fusibles del panel de instrumentos: FS06, IPS-1, IPS-2, IPS-3 | |
| - | 40A | Fusibles del bloque de fusibles del panel de instrumentos: FS01 | |
| - | 40A | Módulo de control ABS/ESC, diagnóstico del habitáculo del motor | |
| - | 40A | Módulo de control ABS/ESP | |
| - | 15A | [D4FC]: Válvula de medición de entrada, [D4FB]: Relé de la bujía de incandescencia, unidad de medición de combustible | |
| - | 25A | D4FB: TCU(A/T) | |
| - | 15A | [D4FB]: SENSOR DE LEVAS; vacío VGT, inmovilizador, [D4FC]: SENSOR DE LEVAS, RELÉ de incandescencia, WGT, válvula de trol EGR, sensor de flujo de aire, inmovilizador | |
| - | 10A | Relé solnoide del faro de carretera (tipo bifuncional) | |
| - | 50A | del bloque de fusibles del panel de instrumentos:: FS03, eléctrico, relé de toma corriente | |
| - | 30A | Fusibles del bloque de fusibles del panel de instrumentos: FS04, IPS-4, IPS-5 | |
| - | 40A | Sin botón de arranque: Relé de arranque, solenoide de arranque, INT de encendido Con botón Start: Relé de arranque, solenoide de arranque, bloque de relés PDM | |
| - | 40A | Motor del ventilador | |
| - | 50A | [D4FC/D4FB] - Motor del ventilador del radiador | |
| - | 30A | (Control del motor) relé principal | |
| - | 30A | [D4FC/D4FB]: Calefactor de combustible | |
| - | 10A | Interruptor de marcha atrás (solo MT), luz de combinación trasera | |
| - | 15A | Claxón (doble), claxón alarma antirrobo | |
| - | 25A | Motor del limpiaparabrisas (delantero) | |
| - | 10A | Solenoide de sistema de entrada variable, leva variable de salida (ENT/SAL), purga Válvula solenoide de control, sensor de oxígeno (anterior, posterior), [D4FB]: Sensor lambda, interruptor de parada, actuador EGR, [D4FC]: Int. de parada | |
| - | 20A | [D4FC/D4FB]: ECU | |
| - | [D4FC/D4FB]: Bujía de incandescencia |
