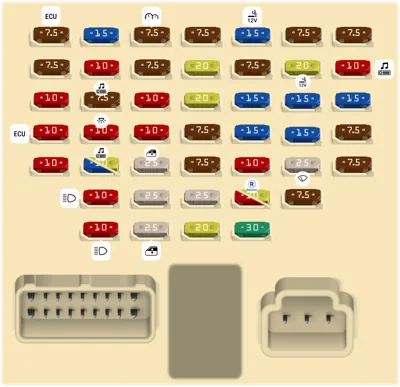

Panel de fusible interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | (START) Sin llave smart: caja de relés ICM (relé de la alarma antirrobo) Con la llave smart : A/T - interruptor del margen del semieje, M/T - ECM, fusible E/R y caja de relés (relé 5), módulo de control de la llave smart | |
| 2 | 15A | (A/BAG) Módulo de control SRS | |
| 3 | 7.5A | (A/BAG IND) Tablero de instrumentos | |
| 4 | 7.5A | (MDPS) Módulo de control EPS | |
| 5 | 15A | (POWER OUTLET FRT) Toma de corriente | |
| 6 | 7.5A | (BCM) Módulo de control de llave smart, BCM | |
| 7 | 7.5A | (A/CON SW) Módulo de control A/C | |
| 8 | 7.5A | (MODULE 2) Retrovisor electrocrómico, interruptor ESP OFF | |
| 9 | 10A | (SPARE 1) - | |
| 10 | 7.5A | (MODULE 4) Sensor trasero de ayuda de estacionamiento IZQ/DCH (DENTRO), sensor trasero de ayuda de estacionamiento IZQ/DCH (FUERA), interruptor del dispositivo de nivelación de faros, actuador del dispositivo de nivelación de faros IZQ/DCH, módulo de control A/C (A/C auto) | |
| 11 | 20A | (IG1) Fusible E/R y caja de relés (fusibles - F9, F10, F11, F12, F13) | |
| 12 | 7.5A | (PDM 3) Módulo de control de la llave Smart | |
| 13 | 20A | (C/LIGHTER) Mechero | |
| 14 | 10A | (MODULE 6) Interruptor del retrovisor eléctrico exterior, sistema de audio, reloj digital | |
| 15 | 10A | (HTD MIRR) Retrovisor eléctrico exterior del conductor/acompañante, ECM[G4FC], módulo de control A/C | |
| 16 | 7.5A | (MODULE 3) Sistema de audio, reloj digital, BCM, tablero de instrumentos, módulo del calefactor del asiento del conductor/acompañante | |
| 17 | 10A | (SPARE 3) - | |
| 18 | 20A | (AMP 2) - | |
| 19 | 15A | (SUNROOF) Techo solar | |
| 20 | 15A | (WIPER RR) [No se proporciona información] | |
| 21 | 15A | (SPARE 2) - | |
| 22 | 10A | (BLOWER) Módulo de control A/C, reóstato del ventilador, ECM/PCM[G4NB] | |
| 23 | 10A | (INTERIOR LAMP) Luz del maletero, luz de cortesía IZQ/DCH, luz del habitáculo, luz de la consola del techo, ilum. llave de encendido e interruptor de advertencia de las puertas | |
| 24 | 10A | (T/GATE OPEN) [No se proporciona información] | |
| 25 | 7.5A | (MODULE 1) Interruptor de modo deportivo (A/T), solenoide de la llave (sin llave smart) | |
| 26 | 15A | (STOP LAMP) [No se proporciona información] | |
| 27 | 15A | (SPARE 5) - | |
| 28 | 7.5A | (MODULE 7) Módulo de control de llave smart, BCM | |
| 29 | 10A | (SPARE 4) - | |
| 30 | 15A | (MULTIMEDIA) Sistema de audio | |
| 30 | 20A | Audio, Unidad principal de A/V y navegación | |
| 31 | 25A | (P/WDW RH) Relé del elevalunas eléctrico DCH, módulo de seguridad del elevalunas eléctrico del lado del conductor (conducción DCH) | |
| 32 | 7.5A | (PDM 2) Módulo de control llave smart, interruptor de botón de arranque/parada | |
| 33 | 10A | (FOG LAMP) Caja de relés ICM (relé de la luz antiniebla trasera) | |
| 34 | 25A | (WIPER FRT) Caja de relés ICM (relé del sensor de lluvia), interruptor multifunción, fusibles E/R y caja de relés (relé 2), motor del limpiaparabrisas | |
| 35 | 7.5A | (MODULE 5) Tablero de instrumentos ionizado, sensor de lluvia, techo solar | |
| 36 | 10A | (MEMORY1) BCM, luz automática y fotosensor, tablero de instrumentos, conector de enlace de datos, conector de actualización de la caja de conexiones smart, módulo de control A/C, reloj digital | |
| 37 | 25A | (AMP 1) - | |
| 38 | 25A | (PDM 1) Módulo de control de la llave Smart | |
| 39 | 10A | (PUDDLE LAMP) | |
| 39 | 20A | Repuesto | |
| 40 | 7.5A | (A/CON) Fusible E/R y caja de relés (relé 10), módulo de control A/C | |
| 41 | 10A | (MEMORY2) BCM, luz automática y fotosensor, tablero de instrumentos, conector de enlace de datos, conector de actualización de la caja de conexiones smart, módulo de control A/C, reloj digital | |
| 42 | 25A | (P/WDW LH) Relé del elevalunas eléctrico IZQ, módulo de seguridad del elevalunas eléctrico del lado del conductor (conducción IZQ) | |
| 43 | 20A | (DR LOCK) Relé de bloqueo de puertas, relé de desbloqueo de puertas | |
| 44 | 30A | (P/SEAT DRV) Interruptor manual del asiento del conductor | |
| 45 | (FUSE SWITCH) |
Panel de fusibles del vano del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | (C/FAN) Electroventilador de enfriamiento | ||
| - | (C/FAN) Electroventilador de enfriamiento | ||
| - | PDM (IG2) | ||
| - | (Blower) Motor soplador de AC | ||
| - | (RR HTD) Desempañador trasero | ||
| - | (WIPER) Limpiaparabrisas | ||
| - | B/A HORN | ||
| - | (START 1) Sistema de arranque | ||
| - | Push Button Start Relay (ACC) 2 | ||
| - | Push Button Start Relay (IG1) 3 | ||
| - | (Horn) Bocina | ||
| 1 | 15A | Relé de la bomba de combustible | |
| 2 | 15A | (ECM, PCM) Unidad de control del motor; Unidad de control del motor | |
| 3 | 10A | Relé del componente del aire acondicionado | |
| 4 | 10A | Inyector 1/ 2/ 3/ 4, relé de la bomba de combustible, relé comp. A/C | |
| 5 | 10A | (ECM, PCM) Unidad de control del motor; Unidad de control del motor | |
| 6 | 20A | Bobina de encendido 1 /2 /3 /4, condensador | |
| 7 | 20A | (ECM) Unidad de control del motor | |
| 8 | 10A | Sensor de posición del árbol de levas 1 /2, módulo del inmovilizador (sin llave smart) | |
| 9 | 10A | Sensor de oxígeno (ARRIBA), Sensor de oxígeno (ABAJO), válvula solenoide de admisión variable, válvula de control del aceite 1/ 2, válvula solenoide de control de purgas, RELÉ 11 | |
| 11 | 15A | RELÉ 3 (con alarma antirrobo), RELÉ 8 | |
| 12 | 20A | Módulo del calefactor del asiento del conductor/acompañante | |
| 13 | 15A | Interruptor de la luz de freno, módulo de control de la llave smart, relé de la luz de freno | |
| 14 | 20A | A/T - -TCM(G4FC) | |
| 15 | 20A | Auto TM 2 | |
| 16 | 50A | ISG Inverter | |
| 17 | 40A | Caja EMS (relé de control del motor, FUSIBLE F32, F33, F34) | |
| 18 | 50A | Caja de conexiones smart (dispositivo de corte automático de fugas de corriente, FUSIBLE F25, F32, F38, F43) | |
| 20 | 10A | Sensor de lluvia, M/T - ECM(G4NB), A/T - PCM(G4NB) | |
| 22 | Módulo de control EPS | ||
| 23 | Caja de conexiones smart (ARISU-LT 1 (4CH), IPS 1, IPS 6, FUSIBLE - F24, F31, F42) | ||
| 24 | RELÉ 11, RELÉ 12 | ||
| 25 | Módulo de control ABS, módulo de control ESP, conector de comprobación multiusos | ||
| 26 | RELÉ 1 | ||
| 27 | RELÉ 10 | ||
| 29 | Caja de conexiones smart (relé del sonido del intermitente, ARISU-LT 2 (4CH), IPS (1CH), IPS (2CH), FUSIBLE - F19, F33, F44) | ||
| 31 | 40A | Relé de la bomba de combustible | |
| 32 | 30A | Módulo de control ABS, módulo de control ESP, conector de comprobación multiusos | |
| 34 | 40A | Sin llave smart: Interruptor de encendido, RELÉ 5, con llave smart: RELÉ 5, RELÉ 9 | |
| 36 | 10A | Retrovisor electrocrómico, luz de combinación trasera (int.) IZQ, luz de combinación trasera (int.) DCH, interruptor luz marcha atrás M/T, BCM, tablero de instrumentos | |
| 37 | 15A | Sensor de velocidad del vehículo - M/T, interruptor de margen del semieje A/T, TCM(G4FC) | |
| 38 | 15A | G4FC - Bobina de encendido 1 /2 /3 /4, condensador | |
| 39 | 10A | Módulo de control ABS, módulo de control ESP, conector de comprobación multifunción, sensor del intervalo de intermitencia (con ESP) | |
| 40 | 10A | Interruptor de la luz de freno, M/T - ECM, A/T - PCM | |
| 41 | 25A | (Spare) Fusible de respuesto | |
| 42 | 10A | (Spare) Fusible de respuesto | |
| 43 | 10A | (Spare) Fusible de respuesto | |
| 44 | 15A | (Spare) Fusible de respuesto | |
| 45 | 20A | (Spare) Fusible de respuesto |
Cubierta del terminal de la batería
| N° | A | Descripción | |
|---|---|---|---|
| - | 150A | ALT | |
| - | 7.5A | AMS |
Tapa del terminal de la batería
| N° | A | Descripción | |
|---|---|---|---|
| - | Dispositivo de precalentamiento fuse | ||
| - | PTC Calentador fuse 1 | ||
| - | PTC Calentador fuse 2 | ||
| - | PTC Calentador fuse 3 | ||
| - | PTC Calentador 1 | ||
| - | PTC Calentador 2 | ||
| - | PTC Calentador 3 | ||
| - | Dispositivo de precalentamiento relay |
