Hyundai Eon / Fusibles 2014

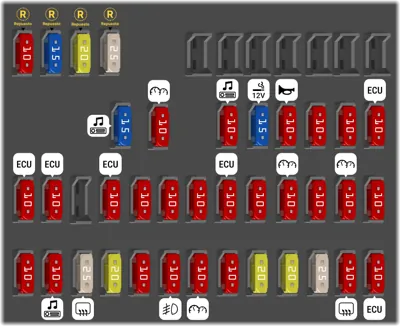

Panel de instrumentos tablero de fusibles

Panel de instrumentos tablero de fusibles
N°ADescripción
- 10A Repuesto
- 15A Repuesto
- 20A Repuesto
- 25A Repuesto
- Sin datos
- Sin datos
- Sin datos
- Sin datos
- Sin datos
- Sin datos
- - Sin datos
- Sin datos
1 15A Audio
2 10A Grupo de instrumentos, unidad receptora, Lámpara de habitaciones, interruptor de la puerta de advertencia, conector de enlace de datos
3 10A Audio
4 15A Toma de corriente
5 10A Relé de Bocina
6 10A Módulo de inmovilizador
7 10A Peligro de relé, Interruptor de Peligro
8 10A Interruptor multifunción, Front Wiper Motor, ECM
9 10A Resistor, ECM
10 10A ECM, un conmutador A/C
11 10A Interruptor de LPG, ECM
12 10A Módulo de inmovilizador
13 10A Back-Up interruptor de la lámpara
14 10A Módulo de control de EPS
15 10A ECM
16 10A Peligro interruptor
17 10A Grupo de instrumentos, Sensor de velocidad del vehículo
18 10A SRS del módulo de control
19 10A Grupo de instrumentos
20 10A Jefe del relé de la lampara de alta, Relay Head Lamp Low
21 10A Lámpara de licencia, Rear Lamp Combinación HR, HR Head Lamp
22 10A Lámpara de combinación trasera LH, LH Head Lamp, A/C, interruptor de peligro, Audio, Grupo de instrumentos, LPG interruptor de
23 25A Relé del desempañador trasero
24 20A Puerta del conductor del actuador cerradura, bloqueo de la puerta de relé, relé de desbloqueo de puerta
25 10A Interruptor de parada de la lámpara
26 10A Relé de la lámpara antiniebla delantera
27 10A Head Lamp LH, Grupo de instrumentos
28 10A Head Lamp RH
29 20A Ventana de interruptor de alimentación principal, Pasajero ventana Power Switch (LHD)
30 20A Ventana de interruptor de alimentación principal, Pasajero ventana Power Switch (RHD)
31 25A Multifunción Switch, Head Lamp RH
32 10A Lámpara principal nivelación Dispositivo actuador LH / RH, Jefe de la lámpara interruptor de nivel de dispositivo, un conmutador / C, Timer desempañador trasero, E / R Fusible y relé Box (RLY. 2), I / P Fusible y relé Box (relé de faros antiniebla delantera, relé del desempañador trasero)
33 10A ECM, E / R Fusible y relé Box (RLY. 5)

Compartimento motor panel de fusibles

Compartimento motor panel de fusibles
N°ADescripción
- MAIN
- BLOWER
- F/PUMP
- A/CON
- R/FAN
- START
- Sin datos
- Sin datos
- - Sin datos
- - Sin datos
- - Sin datos
- - Sin datos
- Sin datos
1 100A E / R Caja de fusibles y relés (FUSE: F3, F4, F5)
2 50A I / P & Fusible del relé de la caja (Relay Tail Lamp, FUSIBLE: F26, F24, F25, F27)
3 30A E / R Fusible y Caja de relé (RLY. 2)
4 50A Módulo de control de EPS
5 40A E / R Fusible y Caja de relé (RLY. 5), interruptor de encendido
6 40A Interruptor De Encendido
7 50A E / R Fusible y Caja de relé (FUSE: F20, F18, F19, F17), I / P de fusibles y relés Box (Conector de alimentación: F1, F2, FUSE: F29, F5, F6, F7) E / R Fusible y relé Box (FUSIBLE: F14)
8 30A E/R Fusible y Caja de relé (RLY. 1)
9 30A E/R Fusible y Caja de relé (RLY. 6)
10 20A Bobinas De Encendido
11 10A E / R Fuse & Relay Box (RLY. 4, RLY. 6), ECM, sensor de posición del árbol de levas, sensor de oxígeno (Down), Control de purga de la válvula de solenoide, sensor de oxígeno (Up), sensor de posición del cigüeñal
12 15A ECM, Actuador De Ralentí, Inyector # 1 - # 3, E/R Fusible y Caja de relé (RLY. 3)
13 10A Head Lamp LH
14 10A ECM
15 15A E/R Fusible y Caja de relé (RLY. 3)
16 10A E/R Fusible y Caja de relé (RLY. 4)
17 10A SENSOR
