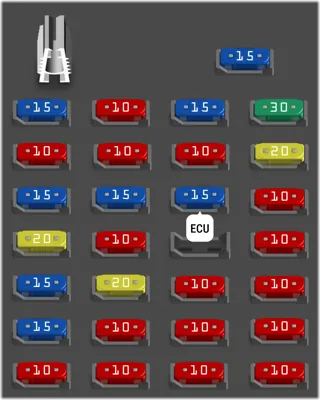

Panel Interior (Tipo de conducción a la izquierda)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 15A | Luces interiores, Audio, Tablero de instrumentos | |
| 2 | 15A | Indicador de luz alta, Faro (Izquierdo) | |
| 3 | 10A | Ventilador, Techo solar | |
| 4 | 15A | Luz de advertencia de peligro, ETACM | |
| 5 | 20A | Calefacción de asiento | |
| 6 | 15A | Motor del limpiaparabrisas trasero | |
| 7 | 15A | Encendedor de cigarrillos | |
| 8 | 10A | Audio, Espejo exterior electrónico | |
| 9 | 10A | Luz antiniebla delantera | |
| 10 | 10A | Luz antiniebla, ETACM, Ventana eléctrica, Dispositivo de nivelación de faros | |
| 11 | 15A | Luz de freno, Ventana eléctrica | |
| 12 | 10A | Luz diurna | |
| 13 | 20A | Sistema de bloqueo de puertas, Techo solar | |
| 14 | 10A | Tablero de instrumentos | |
| 15 | 10A | Indicador de bolsa de aire | |
| 16 | 15A | Faro (Derecho) | |
| 17 | 10A | Luz antiniebla trasera | |
| 18 | 15A | ECM | |
| 20 | 10A | Bolsa de aire | |
| 21 | 10A | Luz de freno/trasera (Derecha) | |
| 22 | 10A | Luz de freno/trasera (Izquierda) | |
| 23 | 30A | Desempañador de la ventana trasera | |
| 24 | 20A | Motor del limpiaparabrisas delantero | |
| 25 | 10A | Desempañador de la ventana trasera | |
| 26 | 10A | Relé de arranque, Sistema de alarma antirrobo | |
| 27 | 10A | PCM, Control de ABS | |
| 28 | 10A | Luz de señal de giro, Luces de reversa | |
| 29 | 10A | Aire acondicionado |

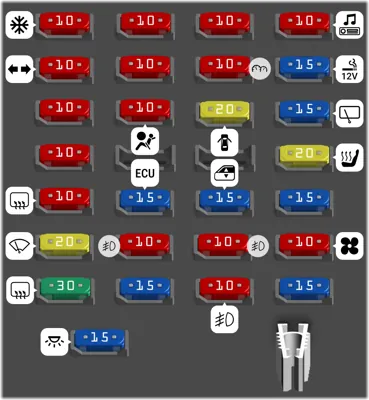

Panel Interior (Tipo de conducción a la derecha)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 15A | Luces interiores, Audio, Tablero de instrumentos | |
| 2 | 15A | Indicador de luz de carretera, Faro (Izquierda) | |
| 3 | 10A | Ventilador, Techo solar | |
| 4 | 15A | Luz de advertencia de peligro, ETACM | |
| 5 | 20A | Calefaccionador de asiento | |
| 6 | 15A | Motor del limpiaparabrisas trasero | |
| 7 | 15A | Encendedor de cigarrillos | |
| 8 | 10A | Audio, Espejo exterior electrónico | |
| 9 | 10A | Luz antiniebla delantera | |
| 10 | 10A | Luz antiniebla, ETACM, Ventana eléctrica, Dispositivo de nivelación de faros | |
| 11 | 15A | Luz de freno, Ventana eléctrica | |
| 13 | 20A | Sistema de bloqueo de puertas, Techo solar | |
| 14 | 10A | Tablero de instrumentos | |
| 15 | 10A | Indicador de airbag | |
| 16 | 15A | Faro (Derecha) | |
| 17 | 10A | Luz antiniebla trasera | |
| 18 | 15A | ECM | |
| 20 | 10A | Airbag | |
| 21 | 10A | Luz de freno/cola (Derecha) | |
| 22 | 10A | Luz de freno/cola (Izquierda) | |
| 23 | 30A | Desempañador de la ventana trasera | |
| 24 | 20A | Motor del limpiaparabrisas delantero | |
| 25 | 10A | Desempañador de la ventana trasera | |
| 26 | 10A | Relé de arranque. Sistema de alarma antirrobo | |
| 27 | 10A | PCM. Control de ABS | |
| 28 | 10A | Luz de señal de giro, Luces de reversa | |
| 29 | 10A | Aire acondicionado |
Caja de fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 100A | Alternador [1.1L] | |
| - | 120A | Alternador [1.3/1.6L] | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | PRINCIPAL | ||
| - | SOPLADOR | ||
| - | RAD2 | ||
| - | RAD1 | ||
| - | ARRANQUE | ||
| - | AIRE ACONDICIONADO | ||
| - | BOCINA | ||
| - | BOMBA DE COMBUSTIBLE | ||
| - | ALARMA | ||
| 1 | 30A | (IGN 2) Interruptor de encendido | |
| 2 | 30A | (IGN 1) Interruptor de encendido, Relé de arranque | |
| 3 | 30A | (ECU) Bomba de combustible. Alternador, ECM | |
| 4 | 20A | (F/PUMP) Interruptor de corte automático de combustible | |
| 5 | 30A | (RAD) Ventilador del radiador | |
| 6 | 50A | (BATT) Relé del desempañador de faros | |
| 7 | 10A | (ABS) ABS | |
| 8 | 10A | (ECU) ECM | |
| 9 | 10A | (SNSR) Aire acondicionado. Bomba de combustible | |
| 10 | 15A | (INJ) Inyector | |
| 12 | 10A | (A/CON) Aire acondicionado | |
| 13 | 10A | (HORN) Bocina | |
| 16 | 20A | (ABS1) ABS | |
| 17 | 40A | (ABS2) ABS | |
| 18 | 30A | (BLW) Soplador, Motor del soplador | |
| 19 | 30A | (P/WDW) Ventana eléctrica | |
| 20 | 50A | (EPS) Dirección asistida electrónica | |
| 21 | 15A | (SPARE) Fusible de repuesto | |
| 22 | 10A | (SPARE) Fusible de repuesto | |
| 23 | 10A | (SPARE) Fusible de repuesto1 |
