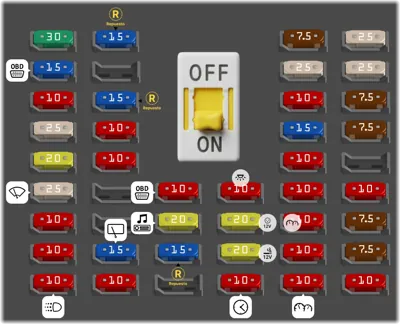

Panel de fusibles del panel de instrumentos - Tipo A
| N° | A | Descripción | |
|---|---|---|---|
| - | (FUSE SWITCH) FUSE SWITCH | ||
| 1 | 30A | (RR HTD) Relé CALEF. TRAS | |
| 2 | 15A | (SPARE1) Repuesto | |
| 3 | 7.5A | (A/CON 1) Sin uso | |
| 4 | 25A | (SAFETY POWER WINDOW) Módulo del elevalunas eléctrico de seguridad del conductor | |
| 5 | 15A | (STOP LAMP) Módulo electrónico de la señal de freno, conector de enlace de datos | |
| 7 | 25A | (P/WDW LH) Interruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del lado del conductor [conducción a la izquierda], módulo del elevalunas eléctrico de seguridad del lado del acompañante [conducción a la derecha] | |
| 8 | 25A | (P/WDW RH) Interruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del lado del conductor [conducción a la derecha], módulo del elevalunas eléctrico de seguridad del lado del acompañante [conducción a la izquierda] | |
| 9 | 10A | (PDM 2) Módulo de control llave inteligente, interruptor de botón de parada/inicio | |
| 10 | 15A | (SPARE2) Repuesto | |
| 11 | 10A | (SENSOR) Fusible PCB y caja de relés (Relé de la bomba de vacío) | |
| 12 | 7.5A | (START) Relé de alarma antirrobo, fusible PCB y caja de relés (relé de arranque), PCM, módulo de control de la llave inteligente, interruptor de margen del semieje | |
| 13 | 25A | (PDM 1) Módulo de control de la llave inteligente | |
| 14 | 10A | (BRAKE SWITCH) Módulo de control llave inteligente, interruptor de la luz de freno | |
| 15 | 15A | (TCU) [A/T] Interruptor margen semieje, generador de impulsos 'A'/'B' [M/T] Sensor de velocidad del vehículo, fusible PCB y caja de relés (F34) | |
| 16 | 7.5A | (BLOWER) PCM, módulo de control A/C, compresor electrónico A/C, interruptor del ventilador, reóstato del ventilador | |
| 17 | 20A | (DR LOCK) Relé de bloqueo y desbloqueo de las puertas, relé desbloqueo del portón trasero, unidad de desbloqueo de la puerta por impacto | |
| 18 | 10A | (HTD MIRR) PCM, módulo de control A/C, retrovisor eléctrico exterior del conductor/acompañante | |
| 19 | 10A | (MODULE 2) Interruptor de la luz de freno, interruptor del panel de protección, ayuda de estacionamiento trasero, sensor de ayuda de estacionamiento trasero IZQ/DCH (Central), sensor IZQ/DCH | |
| 21 | 25A | (WIPER) Motor del limpiaparabrisas delantero, interruptor multifunción | |
| 23 | 10A | (MEMORY) Conector de enlace de datos, reloj digital, tablero de instrumentos, BCM, módulo de control A/C, unidad de desbloqueo de la puerta por impacto, audio | |
| 24 | 10A | (INTERIOR LAMP) Luz del maletero, luz del habitáculo | |
| 25 | 10A | (MODULE 3) Caja de conexiones E/R (Conector de comprobación multiusos), módulo de control A/C | |
| 26 | 10A | (ECU) PCM, módulo de control de la llave inteligente, alternador [G3LA/G4LA] | |
| 27 | 10A | (A/CON 2) Fusible PCB y caja de relés (relé del ventilador), módulo de control A/C | |
| 29 | 20A | (MULTI MEDIA) Audio | |
| 30 | 20A | (POWER OUTLET 2) Toma de corriente trasera | |
| 31 | 10A | (CLUSTER) Tablero de instrumentos | |
| 32 | 7.5A | (ABS) Módulo de control ESP | |
| 33 | 10A | (MODULE 5) Sin uso | |
| 34 | 15A | (WIPER RR) Motor del limpiaparabrisas trasero, interruptor multifunción | |
| 35 | 15A | (SPARE3) Repuesto | |
| 36 | 20A | (POWER OUTLET 1) Toma de corriente | |
| 37 | 10A | (A/BAG) Módulo de control SRS | |
| 38 | 7.5A | (MDPS) Unidad MDPS | |
| 39 | 10A | DRL | |
| 40 | 10A | (MODULE 4) BCM, módulo de control de llave inteligente | |
| 42 | 10A | (ACC) BCM, módulo de control de la llave inteligente, reloj digital, audio, interruptor del retrovisor eléctrico exterior | |
| 43 | 10A | (A/BAG IND) Tablero de instrumentos | |
| 44 | 10A | (MODULE 1) BCM |

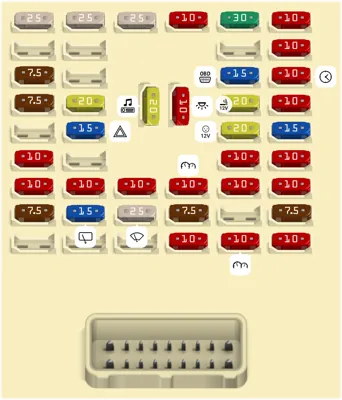

Panel de fusibles del panel de instrumentos - Tipo B
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | (SAFETY POWER WINDOW) Módulo del elevalunas eléctrico de seguridad del conductor | |
| - | 25A | (P/WDW RH) Interruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del lado del conductor [conducción a la derecha], módulo del elevalunas eléctrico de seguridad del lado del acompañante [conducción a la izquierda] | |
| - | 25A | (P/WDW LH) Interruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del lado del conductor [conducción a la izquierda], módulo del elevalunas eléctrico de seguridad del lado del acompañante [conducción a la derecha] | |
| - | 10A | (HTD MIRR) PCM, módulo de control A/C, retrovisor eléctrico exterior del conductor/acompañante | |
| - | 30A | (RR HTD) Relé CALEF. TRAS | |
| - | 10A | (FOG LAMP RR) FOG LAMP RR | |
| - | 10A | (FOG LAMP FRT) FOG LAMP FRT | |
| - | 7.5A | (A/CON 1) Sin uso | |
| - | 20A | (AUDIO) Audio | |
| - | 10A | (ROOM LAMP) Luz del maletero, luz del habitáculo | |
| - | 15A | (STOP LAMP) Módulo electrónico de la señal de freno, conector de enlace de datos | |
| - | 10A | (ACC) BCM, módulo de control de la llave inteligente, reloj digital, audio, interruptor del retrovisor eléctrico exterior | |
| - | 7.5A | (START) Relé de alarma antirrobo, fusible PCB y caja de relés (relé de arranque), PCM, módulo de control de la llave inteligente, interruptor de margen del semieje | |
| - | 20A | (DR LOCK) Relé de bloqueo y desbloqueo de las puertas, relé desbloqueo del portón trasero, unidad de desbloqueo de la puerta por impacto | |
| - | 20A | (POWER OUTLET 1) Toma de corriente | |
| - | 10A | (SENSOR) Fusible PCB y caja de relés (Relé de la bomba de vacío) | |
| - | 15A | (HAZARD) HAZARD | |
| - | 20A | (POWER OUTLET 2) Toma de corriente trasera | |
| - | 15A | (TCU) [A/T] Interruptor margen semieje, generador de impulsos 'A'/'B' [M/T] Sensor de velocidad del vehículo, fusible PCB y caja de relés (F34) | |
| - | 10A | (TAIL LAMP LH) TAIL LAMP LH | |
| - | 10A | (MODULE 2) Interruptor de la luz de freno, interruptor del panel de protección, ayuda de estacionamiento trasero, sensor de ayuda de estacionamiento trasero IZQ/DCH (Central), sensor IZQ/DCH | |
| - | 10A | (ECU) PCM, módulo de control de la llave inteligente, alternador [G3LA/G4LA] | |
| - | 10A | (TAIL LAMP RH) TAIL LAMP RH | |
| - | 10A | (BRAKE SWITCH) Módulo de control llave inteligente, interruptor de la luz de freno | |
| - | 10A | (A/CON 2) Fusible PCB y caja de relés (relé del ventilador), módulo de control A/C | |
| - | 10A | (CLUSTER) Tablero de instrumentos | |
| - | 10A | (MODULE 3) Caja de conexiones E/R (Conector de comprobación multiusos), módulo de control A/C | |
| - | 10A | (A/BAG) Módulo de control SRS | |
| - | 7.5A | (BLOWER) PCM, módulo de control A/C, compresor electrónico A/C, interruptor del ventilador, reóstato del ventilador | |
| - | 15A | (WIPER RR) Motor del limpiaparabrisas trasero, interruptor multifunción | |
| - | 25A | (WIPER) Motor del limpiaparabrisas delantero, interruptor multifunción | |
| - | 7.5A | (ABS) Módulo de control ESP | |
| - | 7.5A | (MDPS) Unidad MDPS | |
| - | 10A | (MODULE 5) Sin uso | |
| - | 10A | (A/BAG IND) Tablero de instrumentos | |
| - | 10A | (T/SIG) Faros del repetidor lateral (IZQ/DCH), luz de combinación trasera (IZQ/DCH) |
Panel de fusibles del compartimento del motor - B4400
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | (FRT WIPER) PCM, motor del limpiaparabrisas delantero, interruptor multifunción | |
| - | 50A | (ABS/ESP 1) Módulo de control ABS, módulo de control ESP, conector de comprobación multiusos (OBD) | |
| - | 30A | (ESP 2) Módulo de control ESP, conector de control multiusos | |
| - | 50A | (B+4) [Sin caja de conexiones inteligente] Suministro de fusible PCB y caja de relés [Con caja de conexiones inteligente] Relé del elevalunas eléctrico, fusible: F1/F2 | |
| - | 40A | (IG1) [Sin botón de arranque] Interruptor de encendido [Con botón de arranque] Caja de relés PDM (ENC 1 / Relé ACC) | |
| - | 40A | (POWER OULET) POWER OULET | |
| - | 40A | (B+3) [Sin caja de conexiones inteligente] Suministro de fusible PCB y caja de relés [Con caja de conexiones inteligente] Relé del elevalunas eléctrico, fusible: F4, ARISU-LT2, IPS 5 | |
| - | 50A | (B+2) [Sin caja de conexiones inteligente] Suministro de fusible PCB y caja de relés [Con caja de conexiones inteligente] Fusible: F5/F9/F13/F14/F17, Fusible del dispositivo de corte automático de fugas de corriente: F23/F24.F29 | |
| - | 50A | (B+1) [Sin caja de conexiones inteligente] Suministro de fusible PCB y caja de relés [Con caja de conexiones inteligente] Relé de sonido de la señal del maletero, fusible: F10, ARISU-LT1, IPS 3 | |
| - | (ALT) Alternador, fusible F3 / F4 / F6, fusible PCB y caja de relés | ||
| - | (MDPS) Unidad MDPS | ||
| - | 20A | (ECU4) Sin uso | |
| - | 10A | (INJECTOR) PCM, módulo del inmovilizador, relé de la bomba de combustible 1 [G3LA] Inyector nº 1, 2, 3, 4, [G4LA] Inyector nº 1, 2, 3, 4. Interruptor del panel de protección | |
| - | 15A | (IGN COIL) [G3LA] Bobina de encendido nº 1 /2 /3, condensador [G4LA] Bobina de encendido | |
| - | 7.5A | (B/UP LAMP) [A/T] PCM, interruptor de margen del semieje, tablero de instrumentos, piloto combinado trasero IZQ/DCH [M/T] Interruptor de la luz de marcha atrás, caja de conexiones inteligente (Fusible: F15) | |
| - | 7.5A | (HEADLAMP HI INDICATOR) Tablero de instrumentos, fusible PCB y caja de relés (relé del faro (de carretera)) | |
| - | 10A | (ECU3) PCM | |
| - | 10A | (ECU2) Sin uso | |
| - | 10A | (SENSOR1) Relé bajo del ventilador, relé alto del ventilador, relé A/A, relé de arranque [G3LA], PCM, válvula de control del aceite n°1/nº2 [ADM/ESC], válvula de solenoide de control de purga, sensor de posición del árbol de levas nº1/nº2 [ADM/ESC] | |
| - | 10A | (SENSOR2) [G3LA/G4LA] PCM | |
| - | 10A | (HEADLAMP DIPPED BEAMS RH) Faro DCH | |
| - | 10A | (HEADLAMP DIPPED BEAMS LH) Faro IZQ | |
| - | 40A | (BLOWER) Relé del ventilador | |
| - | 30A | (ECU1) Relé de control del motor, fusible: F25 / F26 | |
| - | 15A | (F/PUMP) Relé de la bomba de combustible 1 | |
| - | 10A | (HORN) Relé de la bocina, relé de la bocina de alarma antirrobo | |
| - | 10A | (A/CON) Relé A/A | |
| - | 20A | (VACUUM PUMP) Relé de la bomba de vacío | |
| - | 15A | (HEADLAMP DIPPED BEAM) Faro de luces de carretera | |
| - | 20A | (HEADLAMP HIGH BEAM) Faro de luces de cruce | |
| - | 40A | (C/FAN) Relé VENTILADOR BAJO, Relé VENTILADOR ALTO | |
| - | 40A | (IG2) Relé de arranque, interruptor de encendido [sin botón de arranque], caja de relés PDM (relé ENC 2) [con botón de arranque] | |
| - | (DIAGNOSIS) DIAGNOSIS |
Panel de fusibles del compartimento del motor - B4410
| N° | A | Descripción | |
|---|---|---|---|
| - | 50A | (ABS/ESP 1) Módulo de control ABS, módulo de control ESP, conector de comprobación multiusos (OBD) | |
| - | 30A | (ESP 2) Módulo de control ESP, conector de control multiusos | |
| - | 50A | (B+4) [Sin caja de conexiones inteligente] Suministro de fusible PCB y caja de relés [Con caja de conexiones inteligente] Relé del elevalunas eléctrico, fusible: F1/F2 | |
| - | 40A | (IG1) [Sin botón de arranque] Interruptor de encendido [Con botón de arranque] Caja de relés PDM (ENC 1 / Relé ACC) | |
| - | 40A | (B+3) [Sin caja de conexiones inteligente] Suministro de fusible PCB y caja de relés [Con caja de conexiones inteligente] Relé del elevalunas eléctrico, fusible: F4, ARISU-LT2, IPS 5 | |
| - | 50A | (B+2) [Sin caja de conexiones inteligente] Suministro de fusible PCB y caja de relés [Con caja de conexiones inteligente] Fusible: F5/F9/F13/F14/F17, Fusible del dispositivo de corte automático de fugas de corriente: F23/F24.F29 | |
| - | 50A | (B+1) [Sin caja de conexiones inteligente] Suministro de fusible PCB y caja de relés [Con caja de conexiones inteligente] Relé de sonido de la señal del maletero, fusible: F10, ARISU-LT1, IPS 3 | |
| - | (ALT) Alternador, fusible F3 / F4 / F6, fusible PCB y caja de relés | ||
| - | (MDPS) Unidad MDPS | ||
| - | 20A | (ECU4) Sin uso | |
| - | 10A | (INJECTOR) PCM, módulo del inmovilizador, relé de la bomba de combustible 1 [G3LA] Inyector nº 1, 2, 3, 4, [G4LA] Inyector nº 1, 2, 3, 4 Interruptor del panel de protección | |
| - | 15A | (IGN COIL) [G3LA] Bobina de encendido nº 1 /2 /3, condensador [G4LA] Bobina de encendido | |
| - | 7.5A | (B/UP LAMP) [A/T] PCM, interruptor de margen del semieje, tablero de instrumentos, piloto combinado trasero IZQ/DCH [M/T] Interruptor de la luz de marcha atrás, caja de conexiones inteligente (Fusible: F15) | |
| - | 10A | (ECU3) PCM | |
| - | 10A | (ECU2) Sin uso | |
| - | 10A | (SENSOR 1) Relé bajo del ventilador. relé alto del ventilador, relé A/A, relé de arranque (G3LA), PCM, válvula de control del aceite n°1/n°2 (ADM/ESC), válvula de solenoide de control de purga, sensor de posición del arbol de levas n°1/n°2 (ADM/ESC) | |
| - | 10A | (SENSOR2) [G3LA/G4LA] PCM | |
| - | 40A | (BLOWER) Relé del ventilador | |
| - | 30A | (ECU1) Relé de control del motor, fusible: F25 / F26 | |
| - | 15A | (F/PUMP) Relé de la bomba de combustible 1 | |
| - | 10A | (HORN) Relé de la bocina, relé de la bocina de alarma antirrobo | |
| - | 10A | (A/CON) Relé A/A | |
| - | 40A | (C/FAN) Relé VENTILADOR BAJO, Relé VENTILADOR ALTO | |
| - | 40A | (IG2) Relé de arranque, interruptor de encendido (sin botón de arranque), caja de relés PDM (relé ENC 2) (con botón de arranque) |
