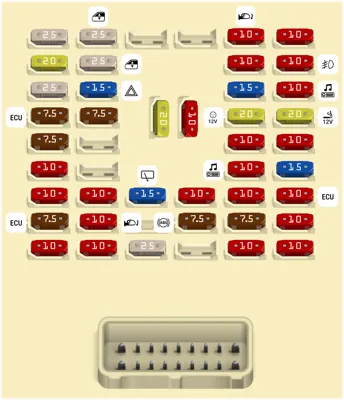

Compartimiento de pasajeros

N°	A	Descripción
-	25A	(ELEVALUNAS DE SEGURIDAD) ECU DE SEGURIDAD
-	25A	(ELEVALUNAS ELÉCTRICO DCH) VOLANTE A LA IZQ: P_WDW_SW_FRT, PWDWSW FRT RR (INT. ELEVALUNAS ELÉCTRICO CONDUCTOR), P_WDW_SW_PASS (INT. ELEVALUNAS ELÉCTRICO ACOMPAÑANTE); VOLANTE A LA DCHA: P_WDW_SW_FRT, WDW_SW_FRT_RR_RHD (INT. ELEVALUNAS ELÉCTRICO CONDUCTOR)
-	10A	(RETROVISOR EXTERIOR) UNIDAD MTC, RETROVISOR EXTERIOR, ECU (UNIDAD DE CONTROL DEL MOTOR)
-	10A	(PILOTO ANTINIEBLA) PILOTO ANTINIEBLA IZQ/DCH
-	20A	(BLOQUEO DE PUERTAS) L LATCH, DR L ACT DRV DR L ACT PASS, DR_L_ACT_RL DR_L_ACT_RR, T_LID_LATCH, BCM
-	25A	(ELEVALUNAS ELÉCTRICO IZQ) VOLANTE A LA DCHA: PWDWSW FRT P_WDW_SW_FRT_RR_RHD (INT. ELEVALUNAS ELÉCTRICO CONDUCTOR), P_WDW_SW_PASS (INT. ELEVALUNAS ELÉCTRICO ACOMPAÑANTE); VOLANTE A LA IZQ: P WDW SW PWDWSW FRT RR (INT. ELEVALUNAS ELÉCTRICO CONDUCTOR)
-	10A	(LUZ DE COND. DIURNA) DE COND. DIURNA IZQ/DCH, UNIDAD DRL, BCM
-	10A	(FARO ANTINIEBLA) ANTINIEBLA IZQ/DCH, TABLERO DE INSTRUMENTOS
-	25A	(PDM 1) UNIDAD SMK
-	15A	(EMERGENCIA) RELÉ DE SONIDO, INT. EMERGENCIA
-	20A	(AUDIO)
-	10A	(ROOM LAMP)
-	15A	(LUZ DE FRENO) UNIDAD SSEM
-	10A	(ACC) UNIDAD DE AUDIO, RELOJ DIGITAL, RELÉ DE TOMA DE CORRIENTE
-	7.5A	(START (INICIO)) RELÉ DE ARRANQUE, ECU, SMK, INT. INHIBIDOR
-	7.5A	(PDM 2) UNIDAD SMK
-	20A	(TOMA DE CORRIENTE TRAS) TOMA DE CORRIENTE TRASERA
-	20A	(TOMA DE CORRIENTE DELANTERA) TOMA DE CORRIENTE DELANTERA
-	7.5A	(AIRE ACONDICIONADO 1) SIN USO
-	10A	(SENSOR) F_WATER_SNSR, RELÉ BOMBA DE VACIO (BLOQUE UH)
-	10A	(MÓDULO 3) INTERRUPTOR CONSOLA
-	10A	(PILOTO TRAS. IZQ) H LP LH (FARO IZQ), J_CONN_MAIN, PILOTO COMBINADO TRASERO IZQ
-	10A	(MÓDULO 2) UNIDAD DE AUDIO, UNIDAD TPMS, INT. DE PARADA, BWS_SNSR_RL/RCL/RCR/RR
-	15A	(TCU) V_SPEED_SNSR_MT, SPEED_SNSR_IN, SPEED_SNSR_OUT INHIBIT_SW_K, BLOQUE UH
-	10A	(PILOTO TRAS. DCH) H_LP_RH (HEAD LAMP RH), PILOTO COMBINADO TRASERO DCH
-	10A	(INTERRUPTOR FRENO) INTERRUPTOR DE PARADA
-	15A	(LIMPIAPARABRISAS TRASERO) MOTOR LIMPIAPARABRISAS TRASERO, INTERRUPTOR MULTIFUNCIÓN LIMPIAPARABRISAS (M_F_SW_W)
-	10A	(TABLERO DE INSTRUMENTOS) UNIDAD DEL TABLERO
-	10A	(AIRBAG) ACU (UNIDAD DE CONTROL DEL AIRBAG)
-	10A	(MOT) ECU, UNIDAD SMK
-	7.5A	(VENTILADOR) ECU, UNIDAD MTC
-	10A	(MÓDULO 5) ACT HLLD IZQ/DCH, INT HLLD, RETROVISOR, RELÉ FARO CRUCE, RELÉ FARO CARRETERA
-	7.5A	(ABS) UNIDAD ABS, UNIDAD ESC
-	7.5A	(MDPS) UNIDAD MDPS
-	10A	(MÓDULO 1) BCM
-	10A	(MÓDULO 4) MÓDULO CONTROL CARROCERÍA (BCM), UNIDAD LLAVE INTELIGENTE (SMK)
-	10A	(AIRE ACONDICIONADO 2) UNIDAD MTC, IONIZADOR, RELÉ VENTILADOR (BLOQUEO COMPARTIMENTO MOTOR)
-	25A	(LIMPIAPARABRISAS) FRONT WIPER MOTOR, MULTI FUNCTION SW WIPER (M_F_SW_W)
-	10A	(A/BANG IND)
-	10A	(T/SING)

Compartimiento del Motor

N°	A	Descripción
-	40A	(ABS) Módulo de control del ABS,
-	50A	módulo de control del ESP1
-	30A	(ESP 2) Módulo de control del ESP1
-	50A	B+4
-	40A	(IG1) botón de arranque: Interruptor de encendido botón de arranque: Bloque de relé PDM (ENC1, relé ACC)
-	50A	(B+2) Bloque de fusibles de los instrumentos: F7/F11/F12/F16]
-	40A	(B+3) Bloque de fusibles de los instrumentos: [relé del piloto trasero, relé del elevalunas eléctrico. fusible:F1]
-	50A	(B+1) de fusibles de los instrumentos: :Fusible:F6/F9/F10/F13/F28, fusible de memoria (fusible de corriente de fuga:F45/F46]
-		(ALT) G4LA/G3LA Alternador, batería, todos los fusibles conectados al fusible del alter-
-		(MDPS) G4LA/G3LA: Unidad MDPS
-	20A	(ECU4) uso
-	10A	(INYECTOR) módulo del inmovilizador. relé de la bomba de combustible Inyector n° 1/2/3, G4LA: Inyector n° 1/2/3/4
-	15A	(BOBINA ENCENDIDO) Bobina de encendido n° 1/2/3. condensador Bobina de encendido
-	7.5A	(PILOTO DE MARCHA ATRÁS) PCM, interruptor de margen del semieje, BCM, tablero de instrumentos, piloto combinado trasero IZQ/DCH Interruptor de la luz de marcha atrás, bloque de fusibles de los instrumentos: F26]
-	7.5A	(INDICADOR LUCES) de instrumentos
-	10A	(ECU3) G3LA/G4LA A/T PCM
-	10A	ECU 2
-	10A	(SENSOR1) G3LA/G4LA: PCM, válvula solenoide de control de purga, válvula de control del aceite n°1/n°2 (ADM/ESC), sensor de posición del árbol de levas n°1/n°2 (ADM/ESC), sensor de oxígeno (arriba/abajo)Sensor(UP,DOWN)
-	10A	(SENSOR2) G3LA/G4LA A/T: PCM
-	10A	(FAROS DE LUCES DE CRUCE RH) de cruce DCH
-	10A	(FAROS DE LUCES DE CRUCE LH)
-	40A	(VENTILADOR) Relé del ventilador lento, relé del ventilador rápido
-	30A	(ECU1) Relé de control del motor. fusible: ECU3 10A
-	15A	(BOMBA DE COMBUSTIBLE) Relé de la bomba de combustible 1
-	10A	(BOCINA) Relé de la bocina, relé de la bocina de alarma antirrobo
-	10A	(A/CON) Relé A/CON
-	15A	(FARO DE LA LUZ DE CAR-) Faro de la luz de carretera
-	20A	(FARO DE LUCES DE CRUCE) Faro de la luz de cruce
-	40A	C/FAN
-	40A	(IG2) Relé de arranque, interruptor de encendido (sin botón de arranque), caja de relés PDM (relé ENC 2) (con botón de arranque)
