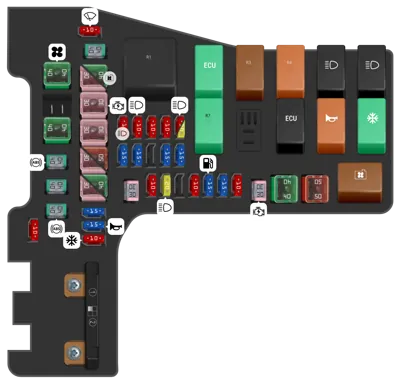

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (MAIN RELAY_R) ECU (MT, AT, GNC, BS6) | ||
| - | (START_R) ECU, Solenoide de arranque | ||
| - | (BLOWER_R) PCB, ICU | ||
| - | (BURGLAR ALARM HORN_R) IBU | ||
| - | (HEAD LAMP HI_R) Proyección de faro, Faro | ||
| - | (HEAD LAMP_R) Fusible de faro | ||
| - | (FUEL PUMP_R) ECU (MT, AT, GNC, BS6) | ||
| - | (BACK UP LAMP VACUUM PUMP_R) AMT, BOMBA DE VACÍO, Relé de ECU | ||
| - | (HORN_R) BOCINA | ||
| - | (AIR CONDITIONER_R) aire acondicionado, ECU (MT, AT, U2) | ||
| - | (COOLING FAN_R) Motor del ventilador del radiador, ECU (AT, MT, U2) | ||
| 1 | 40A | (BLOWER) Relé de soplador | |
| 3 | 40A | (REAR HEATED) Relé de desempañador trasero calefaccionado | |
| 4 | 30A | (COOLING FAN) Relé de ventilador de enfriamiento [Gasolina] | |
| 4 | 40A | (COOLING FAN) Relé de ventilador de enfriamiento [Diésel] | |
| 5 | 30A | (IGNITION I) Arranque | |
| 6 | 30A | (BATTERY 3) ICU | |
| 7 | 30A | (BATTERY2) ICU, PCB | |
| 7 | 50A | (BATTERY2) ICU, PCB | |
| 8 | 30A | (BATTERY1) ICU, PCB | |
| 8 | 40A | (BATTERY1) ICU, PCB | |
| 9 | 40A | (AMT1) AMT | |
| 10 | 50A | (BATTERY4) ICU | |
| 11 | 40A | (ABS/ESC2) Unidad ABS/ESC | |
| 12 | 40A | (POWER OUTLET) ICU, PCB | |
| 13 | 40A | (ABS/ESC1) Unidad ABS/ESC | |
| 14 | 40A | (AMT2) AMT | |
| 15 | 30A | (ECU1) ECU | |
| 16 | 30A | (IGNITION2) Arranque, Relé de arranque | |
| 17 | 10A | (BACK UP LAMP1) Relé de reversa | |
| 18 | 10A | (FRONT WIPER) Limpiaparabrisas delantero, ECU | |
| 19 | 15A | (ECU3) ECU (MT, AT, BS6) | |
| 20 | 15A | (HORN) Relé de bocina | |
| 21 | 10A | (AIR CONDITIONER) Relé de aire acondicionado | |
| 22 | 10A | (HEAD LAMP LH) Faro izquierdo, Proyección de faro izquierdo | |
| 23 | 10A | (HEAD LAMP RH) Faro derecho, Proyección de faro derecho | |
| 24 | 10A | (ECU7) Relé principal *para GNC:ECU7 | |
| 25 | 10A | (ECU8) Relé principal | |
| 26 | 10A | (HEAD LAMP HI) Tablero de instrumentos | |
| 26 | 20A | (HEAD LAMP HI) Relé de faro de alta | |
| 27 | 15A | (ECU2) Relé principal *para GNC:VÁLVULA DE CIERRE111 | |
| 28 | 15A | (ECU5) Relé principal *para GNC:ECU4 | |
| 30 | 15A | (ECU4) Relé principal *para GNC:INYECTOR_3&4 | |
| 31 | 15A | (ECU6) Relé principal, Extensión de bobina de encendido | |
| 32 | 10A | (BACK UP LAMP2) Relé de reversa | |
| 33 | 20A | (HEAD LAMP) Relé de faro | |
| 35 | 10A | (ALTERNATOR MANAGEMENT SYSTEM) ECU (U2) | |
| 36 | 15A | (FUEL PUMP3) Relé de bomba de combustible | |
| 37 | 15A | (AMT) AMT | |
| 38 | 10A | (VACUUM PUMP) Relé principal | |
| 39 | (ALTERNATOR) K1.0T, K1.2 | ||
| 39 | (ALTERNATOR) U2 (BS4) | ||
| 39 | (ALTERNATOR) U2 (^BS4) | ||
| 40 | (MDPS) Tipo DC | ||
| 40 | (MDPS) Tipo económico |

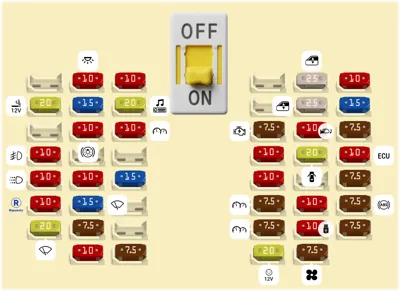

Panel de fusibles del compartimiento interior (ICU)
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 10A | (ROOM LAMP) Luces interiores | |
| 3 | 10A | (OUTSIDE MIRROR HEATED) Espejo exterior calefaccionado | |
| 5 | 25A | (POWER WINDOW LH) Ventanilla eléctrica delantera izquierda | |
| 6 | 10A | (SENSOR) F_Sensor de agua | |
| 7 | 20A | (POWER OUTLET FRONT) Toma de corriente delantera | |
| 8 | 15A | (IBU1) Módulo de control de la carrocería (IBU) | |
| 9 | 20A | (MULTI MEDIA) AUDIO | |
| 11 | 25A | (POWER WINDOW RH) Ventanilla eléctrica delantera derecha | |
| 12 | 15A | (TCU) AT: Sensor de velocidad de salida, interruptor de inhibición. AMT: Palanca AMT. | |
| 14 | 10A | (BRAKE SWITCH) Interruptor de freno | |
| 15 | 10A | (MEMORY) Aire acondicionado (FATC). Tablero de instrumentos | |
| 16 | 7.5A | (START) PCB: Interruptor inhibidor, Relé de arranque | |
| 17 | 10A | (FOLDING MIRROR) Espejo plegable | |
| 18 | 7.5A | (MODULE1) Interruptor de freno | |
| 19 | 10A | (REAR FOG LAMP) Interruptor multifunción | |
| 22 | 10A | (Airbag) ACU | |
| 23 | 20A | (DOOR LOCK) Bloqueo de puertas | |
| 24 | 10A | (ECU) ECU, Sensor de flujo de aire | |
| 25 | 10A | (DRL) DRL, Lámpara de posición DRL | |
| 26 | 10A | (MODULE6) OBD | |
| 27 | 15A | (HAZARD) IBU (Luz de giro) | |
| 28 | 10A | (MODULE2) BCM(IBU), IGN1 [CNG:CNG_SW] | |
| 30 | 7.5A | (MODULE3) FATC, Indicador de palanca AT, Proyección de faros, Audio compacto, AVN | |
| 31 | 10A | (SPARE1) Fusible de repuesto | |
| 32 | 15A | (REAR WIPER) Motor del lavaparabrisas | |
| 34 | 7.5A | (Airbag INDICATOR) Tablero de instrumentos | |
| 35 | 10A | (IBU2) BCM (IBU) | |
| 36 | 7.5A | (ABS) Unidad ABS/ESC | |
| 37 | 20A | (FRONT WIPER) MFSW, Motor del limpiaparabrisas | |
| 38 | 7.5A | (A/CON2) MTC, FATC, Interruptor doble | |
| 40 | 7.5A | (CLUSTER) Tablero de instrumentos | |
| 41 | 10A | (ACC) Extensión Crash_VDMS, Cargador USB, Audio_B, IBU | |
| 42 | 7.5A | (MDPS) Unidad de dirección asistida por motor | |
| 43 | 10A | (MODULES) Extensión Crash_VDMS | |
| 44 | 7.5A | (MODULE4) BCM (IBU) | |
| 45 | 20A | (REAR POWER OUTLE) Toma de corriente trasera | |
| 46 | 7.5A | (A/CON1) FATC, Motor del soplador |

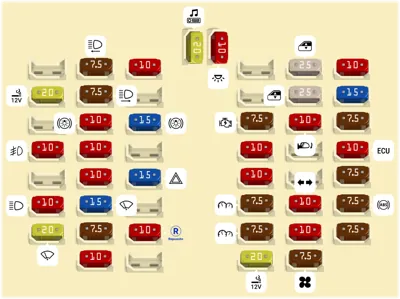

Panel de fusibles del compartimiento interior (PCB)
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 7.5A | (TAIL LH) Luz de posición izquierda, faro izquierdo, luz combinada trasera izquierda | |
| 3 | 10A | (OUTSIDE MIRROR HEATED) Espejo exterior calefaccionado | |
| 5 | 25A | (POWER WINDOW LH) Elevalunas eléctrico delantero izquierdo | |
| 6 | 10A | (SENSOR) Sensor de agua F | |
| 7 | 20A | (POWER OUTLET FRONT) Toma de corriente delantera | |
| 8 | 7.5A | (TAIL RH) Luz de posición derecha, faro derecho, luz combinada trasera derecha | |
| 11 | 25A | (POWER WINDOW RH) Elevalunas eléctrico delantero derecho | |
| 12 | 15A | (TCU) Salida del sensor de velocidad, interruptor de inhibición. AMT: Palanca AMT. | |
| 14 | 10A | (BRAKE SWITCH) Interruptor de freno | |
| 15 | 15A | (STOP LAMP) Luz de freno, luz combinada trasera, HMSL | |
| 16 | 7.5A | (START) Interruptor inhibidor, relé de arranque | |
| 17 | 10A | (FOLDING MIRROR) Espejo plegable | |
| 18 | 7.5A | (MODULE1) Interruptor de freno | |
| 19 | 10A | (REAR FOG LAMP) Interruptor multifunción | |
| 20 | 10A | (IMMOBILIZER) Unidad del inmovilizador | |
| 22 | 10A | (Airbag) ACU | |
| 24 | 10A | (ECU) ECU, A_FLOW_SNSR | |
| 26 | 10A | (MODULE6) OBD | |
| 27 | 15A | (HAZARD) Interruptor de luces de emergencia | |
| 28 | 10A | (MODULE2) Interruptor ESC | |
| 30 | 7.5A | (MODULE3) FATC, Indicador de palanca AT, Proyección de faros, Audio Compact, AVN | |
| 31 | 10A | (HEAD LAMP) Relé de faros | |
| 32 | 15A | (REAR WIPER) Motor del limpiaparabrisas trasero | |
| 34 | 7.5A | (Airbag INDICATOR) Tablero de instrumentos | |
| 35 | 10A | (TURN SIGNAL) Interruptor de luces de emergencia | |
| 36 | 7.5A | (ABS) Unidad ABS/ESC | |
| 37 | 20A | (FRONT WIPER) MFSW, Motor del limpiaparabrisas | |
| 38 | 7.5A | (A/CON2) MTC, FATC, Interruptor doble | |
| 39 | 10A | (SPARE1) Fusible de repuesto | |
| 40 | 7.5A | (CLUSTER) Tablero de instrumentos | |
| 41 | 10A | (ACC) Cargador USB de extensión Crash_VDMS, Audio_B, IBU | |
| 42 | 7.5A | (MDPS) Unidad de dirección asistida motorizada | |
| 43 | 10A | (MODULES) Extensión Crash_VDMS | |
| 45 | 20A | (REAR POWER OUTLEt) Toma de corriente trasera | |
| 46 | 7.5A | (A/CON1) FATC, Motor del soplador | |
| 47 | 20A | Audio | |
| 48 | 10A | (ROOM LAMP) Luces interiores |
