Hyundai H-1 / Fusibles 1999

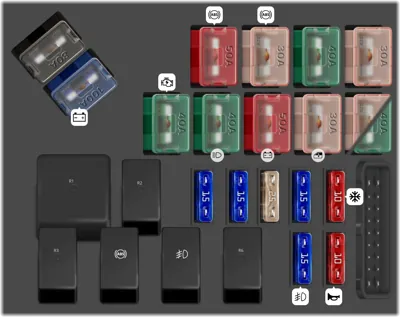

Compartimiento del Motor

Compartimiento del Motor
N°ADescripción
- C/FAN (MAIN) relay
- C/FAN (SUB) relay
- A/C (COMP) relay
- ABS relay
- FOG relay
- TAL relay
1 80A GLOW
2 100A ALT
3 50A ABS 1
4 30A ABS 2
5 40A A/CON
6 30A RR HEATER
7 40A IGN
8 40A H/LP, T/LP
9 50A BATT
10 30A P/W
11 30A FR HTR
11 40A FR HTR
12 15A H/LP (LH)
13 15A H/LP (RH)
14 25A C/FAN (MAN)
15 15A C/FAN (SUB)
16 10A A/C
17 15A FOG
18 10A HORN

Compartimiento de Pasajero (Tipo 1)

Compartimiento de Pasajero (Tipo 1)
N°ADescripción
1 15A Audio, Encendedor de cigarrillos, Reloj
2 10A Espejos eléctricos
3 10A Faros delanteros, Techo corredizo, ABS, Nivelación de faros
4 20A Unidad de alarma y temporizador, Limpiaparabrisas trasero
5 10A Módulo de confort (ETACS), Elevalunas, Aire acondicionado, Limpiaparabrisas
6 20A Luces (Sistema de iluminación principal)
7 10A Espejos térmicos (calefactables)
8 10A Cuadro de instrumentos, Módulo transmisión (TCU), Módulo motor (ECU), Inmovilizador
9 10A Intermitentes, Luces de emergencia
10 10A Módulo electrónico de control (ETACS/Alarma)
11 10A Aire acondicionado / Ventilador
12 10A Airbag, Cuadro de instrumentos
13 10A Luces de freno (Stop)
13 15A Luces de freno (Stop)
14 10A Alarma, Intermitentes, Luces de emergencia, Reloj
15 20A TCCM (Módulo de transferencia 4WD)
15 30A TCCM (Módulo de transferencia 4WD)
16 20A Cierre centralizado
17 10A Aire acondicionado, Techo solar
17 20A Aire acondicionado, Techo solar
18 20A Desempañador de luneta trasera
19 10A Audio, Antena eléctrica, Inmovilizador
20 10A Calefacción de asientos
21 10A Relé de luces antiniebla traseras
22 10A Iluminación exterior (Lado izquierdo)
23 10A Iluminación exterior (Lado derecho)
24 10A Módulo de control, Conector de diagnóstico (OBD2), Iluminación interior

Compartimiento de pasajero (Tipo 2)

Compartimiento de pasajero (Tipo 2)
N°ADescripción
1 10A Interruptor del espejo exterior eléctrico
2 15A Audio, Reloj digital, Encendedor de cigarrillos, Multímetro, Módulo de control de bloqueo de llave y palanca de cambios A/T
3 15A Toma de corriente
4 10A Módulo de control del calefactor, Actuador de modo
5 20A Limpiaparabrisas y lavador delantero
6 15A Limpiaparabrisas y lavador trasero
7 10A Relé del techo solar delantero/trasero izquierdo, Relé del calefactor PTC. Relé del calefactor del filtro de combustible. Sensor térmico. Relé de la lámpara de oído, Relé principal del ventilador del condensador, Interruptor HLLD, Relé del ventilador del intercooler
8 10A ETACM, Interruptor de potencia y retención, Relé del limpiaparabrisas delantero, Reductor de tensión del cinturón de seguridad, Relé del soplador. Relé del soplador superior, Relé desempañador del espejo exterior, Relé desempañador de la ventana trasera, Relé del soplador trasero, Interruptor principal del soplador trasero, Interruptor secundario del soplador trasero
9 10A Relé de la luz antiniebla trasera
10 10A Interruptor del calentador de asiento
11 10A Tablero de instrumentos
12 10A Módulo de control SRS
13 10A Módulo de control ABS. Interruptor de punto muerto. Interruptor de luces de reversa. Sensor de velocidad del vehículo. Sensor de agua de combustible, Interruptor del filtro de combustible, Calefactor del filtro de combustible, Interruptor de rango del transeje, Tablero de instrumentos. TCM, Interruptor de la luz de freno. Módulo de control de bloqueo de llave y palanca de cambios A/T. Sensor G. Interruptor de sobremarcha. Palanca de cambios A/T
14 10A Interruptor de emergencia
15 10A ETACM. ECM {D4BH), ECM {D4CB), Módulo de control del inmovilizador. Módulo de control de ralentí acelerado
16 25A Relé desempañador de la ventana trasera
17 20A Relé del techo solar delantero izquierdo
18 20A Relé del techo solar trasero izquierdo
19 10A Conector de enlace de datos, Módulo de control del calefactor, Relé desempañador del espejo exterior
20 15A Interruptor de la luz de freno
21 10A Reloj digital, Interruptor de emergencia, Solenoide de llave A/T, Palanca de cambios A/T
22 20A TCCM
23 10A Relé de emergencia, Conector de verificación multipropósito, Lámpara de puerta delantera, ETACM, Lámpara de escalón. Tablero de instrumentos, Interruptor de luces interiores. TCM, Luces interiores, Interruptor de advertencia de puerta e iluminación de llave de encendido
24 15A Zumbador de advertencia trasera, Módulo de control del inmovilizador, Audio, Antena eléctrica
25 20A Relé de bloqueo de puerta, Relé de desbloqueo de puerta
26 10A Relé del soplador superior
27 15A Relé del ventilador del condensador (D4CB), Relé del ventilador del intercooler (D4CB), Relé de incandescencia (D4CB), Interruptor de la luz de freno, Solenoide de la aleta del acelerador, Válvula solenoide EGH
28 10A ECM (D4CB), Módulo de control del inmovilizador (D4CB)
