Hyundai H-1 / Fusibles 2018

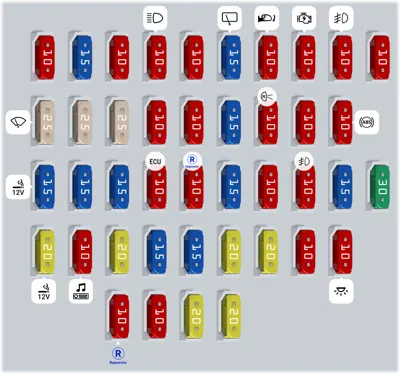

Caja de fusibles del compartimiento de pasajeros

Caja de fusibles del compartimiento de pasajeros
N°ADescripción
1 10A (S/HTD DRI) Interruptor de calefacción del asiento del conductor (si está equipado)
2 15A Volante calefaccionado
3 10A (BCM) BCM
4 10A (H/LP) Relé de luces altas / bajas
6 15A Limpiaparabrisas trasero
7 10A (MIRR HTD) Módulo de control de aire acondicionado delantero, espejo exterior eléctrico y ventana izquierda / derecha calefaccionada
8 10A (START) Relé de arranque, relé de alarma antirrobo
9 10A (RR FOG LP) Luz antiniebla trasera
10 10A Ventilador eléctrico trasero
11 25A (FRT WIPER) Relé del limpiaparabrisas delantero, motor del limpiaparabrisas delantero
12 25A (P/WDW LH) Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico izquierdo
13 25A (P/WDW RH) Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico derecho
14 10A (T/SIG LP) Interruptor de luces de giro
17 10A (B/UP LP) Relé de luces de reversa, interruptor de luces de reversa, interruptor de rango de transmisión
18 10A (B/ALARM) Relé de bocina de alarma
19 10A (SECTION) Unidad de control ABS / ESP, interruptor ESP (D4CB)
20 15A (POWER OUTLET) Toma de corriente
21 15A (FUEL MEMBER) Relé de la tapa de llenado de combustible
22 15A (HAZARD) Relé de alarma, interruptor de emergencia
23 10A (MODULE) Tablero de instrumentos, BCM, módulo de control de inmovilización (D4BH), relé de aire acondicionado (D4BH), resistencia del alternador
24 10A (SPARE) Repuesto
25 15A (DCU SENSOR) Sensor DCU
26 10A (A/BAG IND) Tablero de instrumentos (indicación)
27 10A (FRT FOG LP) Relé de luces antiniebla delanteras
28 15A (AUDIO-1 (POWER CONNECTOR)) Audio
29 30A (IOD) IOD
30 20A (C/LIGHTER) Encendedor de cigarrillos, toma frontal
31 10A (AUDIO-2) Audio, reloj digital, BCM, interruptor de espejo exterior eléctrico
32 20A (SAFETY) Seguridad
33 15A (STOP LP) Interruptor de luces de freno
34 15A Sensores de estacionamiento
36 20A (DR LOCK) Relé de bloqueo / desbloqueo de puertas
37 10A (MEMORY) Memoria
38 10A Luces interiores
39 10A (SPARE) Repuesto
40 10A (HTR) Relé de ventilador delantero / trasero, módulo de control de aire acondicionado delantero / trasero, relé del ventilador del condensador, espejo electrocrómico, interruptor térmico, relé del calentador PTC (D4CB), válvula solenoide EGR (D4BH)
41 20A Techo solar trasero
42 20A Techo solar delantero

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- Arranque
- Control del motor
- Bocina
- Faro, luz de carretera
- Luz trasera
- Limpiaparabrisas delantero
- Faro, luz de cruce
- Aire acondicionado
- Ventilador del condensador 1
- Ventilador del radiador
- Calentador del filtro de combustible
1 150A Caja de fusibles y relés No. 1 en el compartimiento del motor, fusibles 12, 13, 15, 17 - 19 Alternador Caja de fusibles y relés No. 2 en el compartimiento del motor
2 40A Interruptor de encendido Relé de arranque
3 50A Caja de fusibles y relés en el compartimiento de pasajeros, fusibles 16, 24, 31, 33, 34
4 40A Interruptor de encendido
5 30A Caja de fusibles y relés en el compartimiento de pasajeros, fusibles 18, 19, 27 Conector de comprobación multiusos O Caja de fusibles y relés en el compartimiento de pasajeros, fusibles 18, 19, 27 Conector de comprobación multiusos Relé de elevalunas eléctrico
6 40A Caja de fusibles y relés en el compartimiento de pasajeros, fusibles 28, 31
7 30A Relé de control del motor
7 20A Relé de control del motor
8 10A Módulo de Control de la Transmisión (TCM)
9 10A Relé de bocina
10 20A Unidad de control del calentador de combustible
10 15A Bomba de combustible
10 10A Alternador
11 15A Relé de faros, luz de carretera
12 40A Relé del soplador delantero
13 40A Relé, desempañador trasero
14 40A ABS 1 / Ventilador trasero
15 40A Relé del soplador trasero
16 40A Sistema de frenos antibloqueo (ABS) 2
17 30A Relé del ventilador del condensador 1
18 30A Relé del calentador del filtro de combustible o no utilizado
19 10A Relé de aire acondicionado
21 10A Repuesto
22 15A Repuesto
23 20A Repuesto
24 25A Repuesto
25 10A Faro izquierdo Luz combinada trasera izquierda Luz de matrícula izquierda
26 10A Faro derecho Luz combinada trasera derecha Luz de matrícula derecha
27 10A Faro izquierdo Nivelación de faro izquierdo
28 10A Faro derecho Actuador de nivelación de faro izquierdo Actuador de nivelación de faro derecho
29 10A Relé de aire acondicionado Interruptor de luz de freno O Relé de aire acondicionado Relé del ventilador del condensador 1 Sensor de oxígeno Calentador de Coeficiente de Temperatura Positivo (PTC), relé 1 Interruptor de luz de freno
30 15A Sensor de posición del árbol de levas Relé de bujías de incandescencia Actuador de recirculación de gases de escape Válvula solenoide de turbocompresor de geometría variable (VGT) Solenoide de control de la válvula de descarga Válvula de cierre del colector de admisión Unidad de control del inmovilizador O Interruptor de luz de freno o no utilizado Unidad de control del inmovilizador Actuador de velocidad de ralentí Sensor de posición del árbol de levas
31 15A Bobina de encendido [G4KG]
31 10A Unidad de Control del Motor (ECU1) [D4CB]
32 20A Unidad de control del motor (ECU2) [D4CB] o no utilizado
