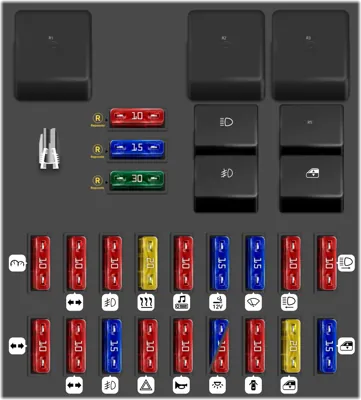

Panel de instrumentos [Ver. 1]
![Panel de instrumentos [Ver. 1]](/static/fusebox/hyundai/h-100/hyundai_h-100_2002_0.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Unidad de destellador | ||
| - | Relé del filtro de combustible | ||
| - | Control MFI | ||
| - | Faro | ||
| - | Relé de luces traseras | ||
| - | Luz antiniebla | ||
| - | Ventanillas eléctricas | ||
| 1 | 10A | Tablero de instrumentos | |
| 2 | 10A | Luz de giro | |
| 3 | 10A | Luz antiniebla trasera | |
| 4 | 20A | Calefactor | |
| 5 | 10A | Radio | |
| 6 | 15A | Encendedor de cigarrillos | |
| 7 | 15A | Limpiaparabrisas | |
| 8 | 10A | Faro izquierdo | |
| 9 | 10A | Faro derecho | |
| 10 | 10A | Luz de giro izquierda | |
| 11 | 10A | Luz de giro derecha | |
| 12 | 15A | Luz antiniebla delantera | |
| 13 | 10A | Luces de emergencia | |
| 14 | 10A | Bocina | |
| 15 | 15A | Calefactor del filtro de combustible / Luces interiores | |
| 15 | 10A | Calefactor del filtro de combustible / Luces interiores | |
| 16 | 10A | Cierre centralizado | |
| 17 | 20A | Ventanilla eléctrica izquierda | |
| 18 | 15A | Ventanilla eléctrica derecha | |
| 19 | 10A | Repuesto | |
| 20 | 15A | Repuesto | |
| 21 | 30A | Repuesto |
Panel de instrumentos [Ver. 2]
![Panel de instrumentos [Ver. 2]](/static/fusebox/hyundai/h-100/hyundai_h-100_2002_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | (ROOM LP) Luces interiores | |
| 2 | 10A | (STOP LP) Luces de freno | |
| 3 | 15A | (HORN TAIL LP) Bocina | |
| 4 | 20A | (DEFOGGER) Desempañador trasero | |
| 5 | 30A | (RR HEATER) Sistema de aire acondicionado trasero | |
| 6 | 10A | (BACK UP LP) Luces de reversa | |
| 7 | 15A | (RH H/LAMP) Faro derecho | |
| 8 | 15A | (LH H/LAMP) Faro izquierdo | |
| 9 | 10A | (DOOR LOCK) Sistema de cierre de puertas eléctrico | |
| 10 | 15A | (RR C/LIGHTER) Encendedor de cigarrillos / enchufes de corriente | |
| 11 | 15A | (FR C/LIGHTER) Encendedor de cigarrillos / enchufes de corriente | |
| 12 | 10A | RELAY (ABS) | |
| 12 | 15A | RELAY (ABS) | |
| 13 | 15A | (WIPER) Limpiaparabrisas | |
| 14 | 30A | (FR HEATER) Sistema de aire acondicionado | |
| 15 | 15A | (FR/RR FOG LP) Luces antiniebla | |
| 16 | 10A | (HAZARD) Luz de emergencia o balizas | |
| 17 | 30A | (P/WINDOW) Ventanas eléctricas | |
| 18 | 10A | (AIRCON) Aire acondicionado |
Panel de instrumentos [Ver. 3]
![Panel de instrumentos [Ver. 3]](/static/fusebox/hyundai/h-100/hyundai_h-100_2002_2.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 10A | Instrument cluster / Phone | |
| 2 | 10A | Turn signal light | |
| 4 | 30A | (Heater) Sistema de aire acondicionado | |
| 5 | 10A | (Radio) Radio y sistema de audio | |
| 6 | 15A | (Cigarette lighter) Encendedor de cigarrillos / enchufes de corriente | |
| 7 | 15A | (Wiper) Limpiaparabrisas | |
| 8 | 10A | Front left headlight | |
| 9 | 10A | Front right headlight | |
| 10 | 10A | Tail light (Left) | |
| 11 | 10A | Tail light (Right) | |
| 12 | 15A | (Fog light) Luces antiniebla | |
| 13 | 10A | Hazard lights | |
| 14 | 10A | (Horn) Bocina | |
| 15 | 10A | (Interior light) Luces interiores | |
| 16 | 10A | (Door lock) Sistema de cierre de puertas eléctrico | |
| 16 | 15A | (Door lock) Sistema de cierre de puertas eléctrico | |
| 17 | 30A | (Power window) Ventanas eléctricas | |
| 18 | 10A | (Air conditioner) Aire acondicionado |
