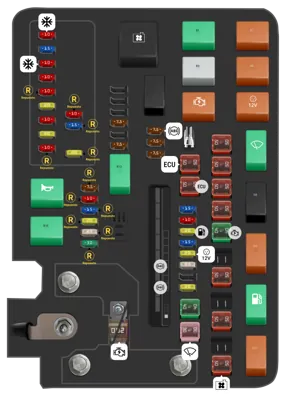

Fusiblera del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Relé de aire acondicionado 2 | |
| - | 15A | ECM (Módulo de control del motor) | |
| - | 10A | Relé de aire acondicionado 1 | |
| - | 10A | Válvula de enfriamiento EGR, Actuador eléctrico VGT, Bloque de conexiones E/R (Relé de la bomba de combustible) | |
| - | 10A | Repuesto | |
| - | 20A | ECM (Módulo de control del motor) | |
| - | 10A | Relé de aire acondicionado 1 y 2, Bloque de conexiones E/R (Relé vent. condensador izq., Relé vent. condensador der. 1/2), Sensor Lambda | |
| - | 20A | ECM (Módulo de control del motor) | |
| - | 10A | Repuesto | |
| - | 10A | Repuesto | |
| - | 15A | Repuesto | |
| - | 20A | Repuesto | |
| - | 7.5A | Sensor de asistencia para evitar colisiones frontales | |
| - | 7.5A | Interruptor de luces de marcha atrás | |
| - | 7.5A | Módulo de control ABS, Módulo de control ESP, Sensor de ángulo de dirección | |
| - | 7.5A | ECM (Módulo de control del motor), Sensor de flujo de masa de aire (MAF) | |
| - | 7.5A | Relé inhibidor | |
| - | 7.5A | Repuesto | |
| - | 10A | Repuesto | |
| - | 15A | Repuesto | |
| - | 20A | Repuesto | |
| - | 25A | Repuesto | |
| - | 30A | Repuesto | |
| - | 15A | Relé de bocina (claxon) | |
| - | 10A | Relé de toma de fuerza (PTO) | |
| - | 20A | Relé de la bomba de combustible | |
| - | 15A | Relé de bocina B/A | |
| - | 20A | Relé de toma de corriente trasera | |
| - | 25A | Relé de toma de corriente central y trasera | |
| - | 20A | Relé del descongelador | |
| - | 200A | Motor de arranque, Alternador | |
| - | 150A | Motor de arranque, Alternador | |
| - | 50A | Bloque de conexiones inteligente (IPS5, Fusible IMMO 2, Bloqueo de puerta trasera, MÓDULO-1, Bloqueo de puerta central) | |
| - | 50A | Bloque EMS (Relé principal, Fusible - ECU 4, A/CON 1, A/CON 2) | |
| - | 40A | Relé del ventilador del condensador izquierdo, Relé 2 del ventilador del condensador derecho | |
| - | 30A | Motor del limpiaparabrisas delantero | |
| - | 50A | Módulo del calentador PTC | |
| - | 50A | Módulo del calentador PTC | |
| - | 50A | Módulo del calentador PTC | |
| - | 50A | Módulo del calentador PTC | |
| - | 40A | Relé de arranque, Interruptor de encendido | |
| - | 50A | Interruptor de encendido | |
| - | 50A | Bloque de conexiones inteligente (Fusible ventanilla eléctrica izq/der, DDM, ADM) | |
| - | 50A | Relé del soplador, Relé del precalentador | |
| - | Bloque de conexiones inteligente (IPS1, IPS2, IPS6, Fusible de interruptor de freno) | ||
| - | Módulo de control ESP | ||
| - | Módulo de control ABS | ||
| - | Módulo de control ABS, Módulo de control ESP | ||
| - | Bloque de conexiones inteligente (IPS3, IPS4, IPS7, IPS8, IPS9) | ||
| - | Unidad de precalentamiento (Bujías incandescentes) | ||
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de descongelador | ||
| - | Relé de toma de corriente central y derecha | ||
| - | Relé inhibidor | ||
| - | Relé de toma de fuerza (PTO) | ||
| - | Relé de arranque | ||
| - | Relé de toma de corriente trasera | ||
| - | Relé de limpiaparabrisas delantero | ||
| - | Relé 1 de ventilador de condensador derecho | ||
| - | Relé 2 de ventilador de condensador derecho | ||
| - | Relé de bomba de combustible | ||
| - | Relé de ventilador de condensador izquierdo | ||
| - | Relé de bocina B/A | ||
| - | Relé de bocina | ||
| - | Relé de precalentador | ||
| - | Relé de soplador |
Caja de fusibles del asiento
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Relé de soplador de aire acondicionado de pasajeros izquierdo | |
| - | 7.5A | Unidad de ventilador | |
| - | 30A | Unidad de remolque | |
| - | 15A | Unidad de remolque | |
| - | 15A | Unidad de remolque | |
| - | 30A | Relé del filtro de combustible | |
| - | 20A | Módulo de control de dosificación | |
| - | 7.5A | Unidad de aire acondicionado de pasajeros | |
| - | 20A | Módulo de control de dosificación | |
| - | 30A | Relé del ventilador del condensador de aire acondicionado de pasajeros derecho | |
| - | 20A | Módulo de control de puerta (puerta corredera) | |
| - | 10A | Relé de lámpara de sala de pasajeros | |
| - | 25A | Unidad de calentador de asiento izq/der | |
| - | 20A | Precalentador | |
| - | 30A | Relé del ventilador del condensador de aire acondicionado de pasajeros izquierdo | |
| - | 7.5A | Unidad de calefacción de pasajeros | |
| - | 7.5A | Unidad de calefacción de pasajeros | |
| - | 7.5A | Unidad de aire acondicionado de pasajeros | |
| - | 20A | Módulo de control de dosificación | |
| - | 25A | Relé de soplador de calefacción de pasajeros delantero | |
| - | 30A | Relé de soplador de aire acondicionado de pasajeros derecho | |
| - | 15A | Relé de alimentación auxiliar (IG2) | |
| - | 10A | Relé de alimentación auxiliar (E/RUN) | |
| - | 25A | Caja auxiliar | |
| - | 10A | Sensor de batería | |
| - | 20A | Relé 1 del sensor DCU | |
| - | 10A | Unidad de ventilador | |
| - | 10A | Relé de soplador de calefacción de pasajeros delantero, Relé de soplador de calefacción de pasajeros trasero, Relé de soplador de aire acondicionado de pasajeros izquierdo, Relé de soplador de aire acondicionado de pasajeros derecho, Unidad de aire acondicionado de pasajeros | |
| - | 10A | Relé de alimentación auxiliar (IG2), Módulo de control de puerta (puerta corredera) | |
| - | 25A | Relé de soplador de calefacción de pasajeros trasero | |
| - | 10A | Relé 2 del sensor DCU | |
| - | Relé de soplador de aire acondicionado de pasajeros izquierdo | ||
| - | Relé 1 del sensor DCU | ||
| - | Relé de soplador de aire acondicionado de pasajeros derecho | ||
| - | Relé de lámpara de sala de pasajeros | ||
| - | Relé del ventilador del condensador de aire acondicionado de pasajeros izquierdo | ||
| - | Relé de alimentación auxiliar (IG2) | ||
| - | Relé del ventilador del condensador de aire acondicionado de pasajeros derecho | ||
| - | Relé de soplador de calefacción de pasajeros delantero | ||
| - | Relé de soplador de calefacción de pasajeros trasero | ||
| - | Relé de alimentación auxiliar (E/RUN) | ||
| - | Relé 2 del sensor DCU | ||
| - | Herramienta para la extracción de los fusibles. |

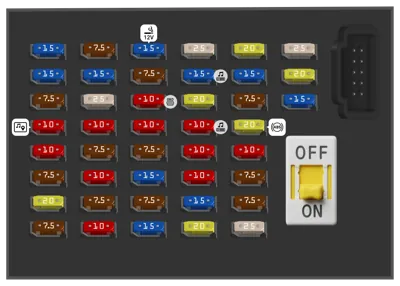

Fusiblera del interior
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Interruptor multifunción | |
| - | 7.5A | Resistencia del soplador, Módulo de control de A/C | |
| - | 15A | Encendedor de cigarrillos delantero | |
| - | 25A | Módulo de ventana eléctrica de seguridad del conductor, Módulo de la puerta del conductor | |
| - | 20A | Módulo de la puerta del conductor | |
| - | 25A | Módulo de la puerta del pasajero | |
| - | 15A | (Repuesto) Fusible de respuesto | |
| - | 15A | Toma de corriente izquierda | |
| - | 7.5A | BCM (Módulo de control de la carrocería) | |
| - | 15A | Audio, Unidad LDC, Unidad principal de A/V y Navegación | |
| - | 15A | (Repuesto) Fusible de respuesto | |
| - | 20A | Módulo de la puerta del pasajero | |
| - | 7.5A | BCM, Interruptor de bloqueo de encendido, Bloque de conexiones E/R (Relé de inhibición) | |
| - | 25A | (Repuesto) Fusible de respuesto | |
| - | 10A | Módulo de control de A/C, Tacógrafo digital, Conector de enlace de datos, Módulo de puerta conductor/pasajero, Cuadro de instrumentos | |
| - | 20A | (Repuesto) Fusible de respuesto | |
| - | 7.5A | Interruptor de luces de freno | |
| - | 15A | (Repuesto) Fusible de respuesto | |
| - | 10A | Sensor de guiñada, Sensor de advertencia del filtro de combustible, Sensor de asistencia de estacionamiento trasero izq/der, Sensor de asistencia de estacionamiento trasero (central) izq/der, Unidad de calentador de asiento izq/der, Cámara multifunción, Tacógrafo digital, Interruptor de apagado de ESP, Módulo de control de A/C, Interruptor de calentador de asiento izq/der, Unidad principal de A/V y Navegación, Cuadro de instrumentos, Módulo de puerta conductor/pasajero | |
| - | 10A | Relé de bloqueo/desbloqueo de puerta central | |
| - | 10A | Relé de bloqueo/desbloqueo de puerta trasera (portón) | |
| - | 10A | Audio, Unidad LDC, Unidad principal de A/V y Navegación, BCM, Bloque de conexiones E/R (Relé de toma de corriente central y derecha, Relé de toma de corriente trasera) | |
| - | 20A | Bloque de conexiones E/R (Fusible de LUZ DE MARCHA ATRÁS, SENSOR 5, INHIBIDOR DE ARRANQUE, ABS 3, AEBS) | |
| - | 10A | Caja del asiento (Relé 1 del sensor DCU), Módulo de control de dosificación | |
| - | 7.5A | BCM (Módulo de control de la carrocería) | |
| - | 7.5A | Sensor de lluvia | |
| - | 10A | Caja del asiento (RELÉ DE LÁMPARA DE SALA DE PASAJEROS), Interruptor de advertencia de puerta e iluminación de llave de encendido, Interruptor de lámpara de consola superior, Lámpara de carga delantera/trasera | |
| - | 10A | Interruptor de bisel, Unidad LDC, Interruptor de panel de instrumentos, Actuador de dispositivo de nivelación de faros izq/der, Unidad de precalentamiento, Interruptor de luces de freno, Sensor de asistencia de estacionamiento delantero izq/der, Sensor de asistencia de estacionamiento delantero (central) izq/der | |
| - | 7.5A | Unidad de calentador de asiento izq/der, Relé del filtro de combustible, Espejo electrocrómico, BCM, Unidad de calefacción de pasajeros | |
| - | 10A | (Repuesto) Fusible de respuesto | |
| - | 15A | (Repuesto) Fusible de respuesto | |
| - | 10A | Módulo inmovilizador, Interruptor de advertencia de puerta e iluminación de llave de encendido | |
| - | 7.5A | Módulo inmovilizador | |
| - | 20A | Caja del asiento (Fusible VENTILADOR ELÉCTRICO 2, A/CON TRASERO (IG2), IG2) | |
| - | 7.5A | Módulo de control de A/C, Bloque de conexiones E/R (Relé del soplador) | |
| - | 7.5A | Módulo de llamada de emergencia | |
| - | 15A | Módulo de control SRS (Airbag) | |
| - | 7.5A | Módulo de llamada de emergencia | |
| - | 7.5A | (Repuesto) Fusible de respuesto | |
| - | 10A | (Repuesto) Fusible de respuesto | |
| - | 15A | (Repuesto) Fusible de respuesto | |
| - | 20A | (Repuesto) Fusible de respuesto | |
| - | 25A | (Repuesto) Fusible de respuesto |
