Hyundai HD-65 / Fusibles 2013

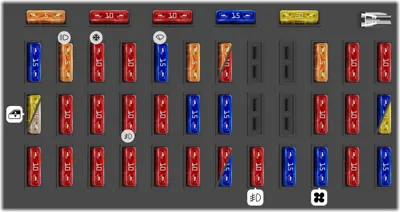

Fusibles del habitáculo

Fusibles del habitáculo
N°ADescripción
- (FUSE PULLER) Sacafusibles
1 15A WORKING LAMP
2 5A (HEAD LP (RLY)) Faros
3 10A (A/CON) Aire acondicionado
4 10A COLD START ECM BAKE HANDSFREE
5 15A (WIPER WASHER) Limpiaparabrisas
6 5A A.B.S.(ECU)
7 5A P.T.O
7 10A P.T.O
8 (UNIDENTIFIED) No identificado
9 (UNIDENTIFIED) No identificado
10 5A RR Fog Lamp Controller
11 10A REVERSE LP
12 10A CLUSTER ETACS ALTR (R)
13 20A (P/WINDOW) Ventanas eléctricas
13 25A (P/WINDOW) Ventanas eléctricas
14 10A STOP LP HORN
15 10A HAZARD T/SIG LP CAB TLT´G
16 10A (RR FOG LAMP) Luces antiniebla traseras
17 10A C/DOOR LOCK
18 15A A. B. S. (VALVE)
19 15A HEAT´G MIRROR
20 (UNIDENTIFIED) No identificado
21 (UNIDENTIFIED) No identificado
22 10A KEYLESS ENTRY HANDSFREE
23 10A ROOM LP AUDIO CLOCK
24 15A START MOTOR
24 20A START MOTOR
25 10A HEAD LP (DIM, LH)
26 10A HEAD LP (DIM, RH)
27 10A HEAD LP (MAIN, LH)
28 10A HEAD LP (MAIN, RH)
29 10A (TAIL LP (LH)) Luz trasera izquierda
30 10A (TAIL LP (RH)) Luz trasera derecha
31 10A FOG LAMPS
31 15A FOG LAMPS
32 10A (RR Fog Lamp) Luces antiniebla traseras
33 15A (CONDENSER FAN) Ventilador del condensador de AC
34 15A (HEATER BLOWER) Motor soplador de AC
35 10A 12 V CONVERTER KEYLESS
36 15A CIGAR AUDIO/CLOCK
37 5A (SPARE) Fusible de respuesto
38 10A (SPARE) Fusible de respuesto
39 10A (SPARE) Fusible de respuesto
40 15A (SPARE) Fusible de respuesto
41 20A (SPARE) Fusible de respuesto

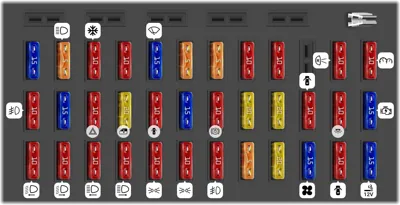

Fusibles del habitáculo (Tipo 2)

Fusibles del habitáculo (Tipo 2)
N°ADescripción
- Herramienta para la extracción de los fusibles.
1 15A Luz de trabajo
2 5A Relé de faros
3 10A Aire acondicionado
4 10A Freno de escape / Tacógrafo
5 15A Limpiaparabrisas y lavaparabrisas
6 5A Ecu abs
7 5A Toma de fuerza (opcional)
8 10A Ecu motor
9 10A Ecu motor / Bujías incandescentes / Freno escape
11 10A Sensor de velocidad / Luz de reversa
12 10A Tablero / Etacs / Alternador
13 10A Luz antiniebla trasera
14 15A Espejo térmico
15 10A Luces de emergencia / Direccionales / Basculamiento de cabina
16 20A Elevalunas eléctricos
17 10A Cierre centralizado
18 15A Válvula abs
19 10A Luz de freno / Claxon / Conector de diagnóstico
20 20A Ecu motor
21 20A Calentador de combustible
22 10A Entrada sin llave
23 10A Luz de cabina / Tacógrafo / Audio / Reloj
24 15A Motor de arranque
25 10A Luz baja (izquierda)
26 10A Luz baja (derecha)
27 10A Luz alta (izquierda)
28 10A Luz alta (derecha)
29 10A Luz de posición (izquierda)
30 10A Luz de posición (derecha)
31 10A Luces antiniebla delanteras
32 5A Ecu motor
33 20A Ventilador del condensador
34 15A Ventilador de calefacción
35 10A Convertidor 12v / Entrada sin llave
36 15A Encendedor / Audio / Reloj
