PANEL PRINCIPAL DE FUSIBLES DEL COMPARTIMENTO DEL MOTOR
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 80A | Módulo de control EPS | |
| 2 | 100A | Alternador | |
| 3 | 50A | Fusibles I/P y caja de relevadores (FUSIBLES: F7/ F8) | |
| 4 | 40A | Fusibles I/P y caja de relevadores (relevador del elevalunas eléctrico) | |
| 5 | 40A | Módulo de control ABS, módulo de control ESP, conector de comprobación multiusos | |
| 6 | 40A | Módulo de control ABS, módulo de control ESP | |
| 7 | 40A | Relevador 6 (relevador del ventilador) | |
| 8 | 50A | Interruptor de encendido | |
| 9 | 40A | Interruptor de encendido | |
| 10 | 50A | Fusibles E/R y Cajá de relevadores (FUSIBLE: F18, Relevador : 7). fusibles I/P y caja de relevadores (CONECTOR ELÉCTRICO: F1/ F2, FUSIBLE: F29/F30/F31/F32) | |
| 12 | 30A | Fusible E/R y caja de relevadores (FUSIBLES: F15, Relevador: R1) | |
| 13 | 40A | Fusible E/R y Cajá de relevadores (Relevador : R8) | |
| 14 | 15A | Fusible E/R y Cajá de relevadores (Relevador : R2) | |
| 15 | 10A | Módulo de control de calentador, interruptor del aire acondicionado | |
| 16 | 10A | PCM | |
| 17 | 15A | Fusible E/R y Cajá de relevadores (Relevador : R2/R8) [G4HG] : inyector #1~#4, actuador de velocidad en ralentí, ECM, PCM, [G4LA] : ECM, PCM, Válvula de control del aceite1/ 2, actuador de velocidad en ralentí, inyector 1~4, Válvula de solenoide de purga del cánister | |
| 18 | 10A | [G4HG] : ECM, PCM, módulo de control del inmovilizador, sensor de oxígeno (Arriba/abajo), sensor de posición del árbol de levas, Válvula de solenoide de purga del cánister, sensor de posición del cigüeñal, [G4LA]: ECM, PCM, sensor de posición del árbol de levas1/2, módulo de control del inmovilizador, sensor de oxígeno (Arriba/abajo) | |
| 19 | 10A | Fusible E/R y Cajá de relevadores (Relevador: R5) | |
| 20 | 10A | Faro IZQ | |
| 21 | 10A | Faro DCH | |
| 22 | Fusible E/R y caja de relevadores (FUSIBLES - F13, F15,F20) |

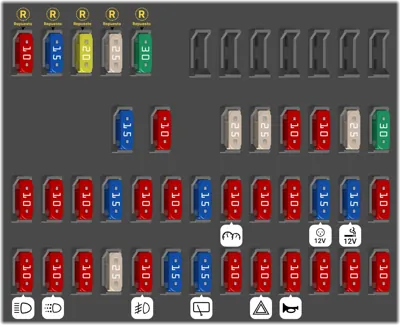

Interior Fuse Panel
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (SPARE) Fusible de respuesto | |
| 2 | 15A | (SPARE) Fusible de respuesto | |
| 3 | 20A | (SPARE) Fusible de respuesto | |
| 4 | 25A | (SPARE) Fusible de respuesto | |
| 5 | 30A | (SPARE) Fusible de respuesto | |
| 13 | 15A | (AUDIO B+) Sistema de audio | |
| 14 | 10A | (ROOM LP) Luces interiores | |
| 15 | 25A | (P/WDW L) Ventanas eléctricas | |
| 16 | 25A | (P/WDW R) Ventanas eléctricas | |
| 17 | 10A | (TAIL LP L) Luz trasera izquierda | |
| 18 | 10A | (TAIL LP R) Luz trasera derecha | |
| 19 | 25A | (D/LOCK S/ROOF) Sistema de cierre de puertas eléctrico | |
| 20 | 30A | (RR HTD) Desempañador trasero | |
| 21 | 10A | (WPR SIG) Limpiaparabrisas | |
| 22 | 10A | (ABS STOP/SW) Sistema de frenos antibloqueo | |
| 23 | 10A | (T/SIG) Luces de giro o guiño | |
| 24 | 15A | (IG COIL) Bobina de encendido | |
| 25 | 10A | (B/UP LP) Luces de reversa | |
| 26 | 10A | (A/BAG IND) Indicador de airbag | |
| 27 | 15A | (A/BAG) Airbag | |
| 28 | 10A | (CLUSTER) Cuadro de instrumentos | |
| 29 | 10A | (MDPS) EPS o dirección asistida accionada por el motor | |
| 30 | 10A | (AUDIO ACC) Sistema de audio | |
| 31 | 15A | (RR P/OUTLET) Enchufes de corriente auxiliares | |
| 32 | 15A | (CIGAR LIGHTER) Encendedor de cigarrillos / enchufes de corriente | |
| 33 | 10A | (START) Sistema de arranque | |
| 34 | 10A | (H/LP) Faros | |
| 35 | 10A | (DRL) Luces de circulación diurna | |
| 36 | 10A | (IG2) Protege varios circuitos | |
| 37 | 25A | (FRT WIPER) Limpiaparabrisas delanteros | |
| 38 | 10A | (RR FOG) Luces antiniebla traseras | |
| 39 | 15A | (SEAT HTD) Asientos calefaccionados | |
| 40 | 15A | (RR WIPER) Limpiaparabrisas trasero | |
| 41 | 10A | (STOP LP) Luces de freno | |
| 42 | 10A | (HAZARD) Luz de emergencia o balizas | |
| 43 | 10A | (HORN) Bocina | |
| 44 | 10A | (FRT FOG) Luces antiniebla delanteras | |
| 45 | 10A | HTD IND | |
| 46 | 10A | (B/UP LP2) Luces de reversa |
