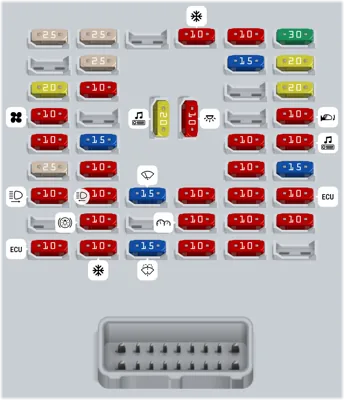

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | (SAFETY P/WDW) Módulo de ventana eléctrica de seguridad del conductor | |
| - | 25A | (P/WDW LH) Interruptor principal de ventana eléctrica, interruptor de ventana eléctrica del pasajero (RHD) | |
| - | 10A | (HTD MIRR) PCM/ECM, módulo de control de aire acondicionado, espejo exterior eléctrico del conductor/pasajero | |
| - | 10A | (FOG LP FRT) Relé de faros antiniebla delanteros | |
| - | 30A | (RR HTD) Relé de calefacción trasera | |
| - | 25A | (P/WDW RH) Interruptor de ventana eléctrica del conductor | |
| - | 15A | (STOP LAMP) Módulo electrónico de señal de parada | |
| - | 20A | (POWER OUTLET LH) Toma de corriente izquierda y cargador USB | |
| - | 20A | (DR LOCK) Relé de desbloqueo de puerta trasera, relé de bloqueo/desbloqueo de puertas | |
| - | 10A | (A/CON 2) Fusible de aire acondicionado para embrague y condición | |
| - | 20A | (AUDIO) Audio | |
| - | 10A | (ROOM LP) Luz de equipaje, luces interiores, BCM, interruptor de luces de emergencia e interruptor de bloqueo de puertas, luz de mapa, luz interior central, conector de enlace de datos, reloj digital, tablero de instrumentos, módulo de control de aire acondicionado | |
| - | 20A | (POWER OUTLET RH) Toma de corriente derecha | |
| - | 10A | (BLOWER) Módulo de control de aire acondicionado, motor del soplador | |
| - | 10A | (ACC) Interruptor de espejo exterior eléctrico, audio, reloj digital, BCM, módulo de control de llave inteligente, bloque de conexiones I/P (relé de toma de corriente) | |
| - | 10A | (START) CVT: Interruptor de rango de transeje, M/T: PCM/ECM, bloque de conexiones E/R (relé de arranque), interruptor de bloqueo de encendido, módulo de control de llave inteligente, interruptor de embrague | |
| - | 15A | (TURN) BCM | |
| - | 10A | (SENSOR) Sensor de advertencia del filtro de combustible [Diesel 1.4] | |
| - | 10A | (MODULE3) Módulo de control de aire acondicionado, bloque de conexiones E/R (conector de comprobación multipropósito), iluminación de palanca de cambios ATM, interruptor de fascia central, audio | |
| - | 25A | (PDM1) Módulo de control de llave inteligente | |
| - | 10A | (PDM2) Módulo de control de llave inteligente, interruptor de botón de arranque/parada | |
| - | 10A | (MODULE2) Zumbador de advertencia de distancia de estacionamiento, advertencia de distancia de estacionamiento-reversa izquierda/derecha, advertencia de distancia de estacionamiento-reversa (CENTRO) izquierda/derecha | |
| - | 15A | (TCU) CVT: Interruptor de rango de transeje, generador de pulsos 'A'/'B', M/T: Sensor de velocidad del vehículo, bloque de conexiones I/P (fusible - F26) | |
| - | 10A | (TAIL LP RH) Luz combinada trasera (interior/exterior) derecha, faro derecho, iluminación (+), luz de matrícula (4 puertas), luz de matrícula izquierda/derecha (5 puertas) | |
| - | 10A | (TAIL LP LH) Luz combinada trasera (interior/exterior) izquierda, faro izquierdo, luz de matrícula | |
| - | 15A | (RR WIPER) Motor del limpiaparabrisas trasero, bloque PCB (relé del limpiaparabrisas trasero) | |
| - | 10A | (ABS) Módulo de control ABS | |
| - | 10A | (A/BAG) Módulo de control SRS | |
| - | 10A | (ECU) PCM/ECM, módulo de control de llave inteligente | |
| - | 10A | (BRAKE SWITCH) Interruptor de luces de freno, módulo de control de llave inteligente | |
| - | 10A | (CLUSTER) Tablero de instrumentos | |
| - | 10A | (MDPS) Unidad MDPS | |
| - | 10A | (MODULE1) BCM, interruptor de modo sport, interruptor de luces de freno | |
| - | 10A | (MODULE 4) BCM, módulo de control de llave inteligente | |
| - | 10A | (A/CON 1) Bloque PCB (relé del soplador), módulo de control de aire acondicionado, ionizador del tablero (aire acondicionado automático) | |
| - | 15A | (WASHER) Interruptor multifunción | |
| - | 10A | (MODULE 5) Interruptor del dispositivo de nivelación de faros, actuador del dispositivo de nivelación de faros izquierdo/derecho, BCM, bloque PCB (relé de luces altas) | |
| - | 10A | (A/BAG IND) Tablero de instrumentos |
Caja de fusibles en el motor [Gasolina]
![Caja de fusibles en el motor [Gasolina]](/static/fusebox/hyundai/i20/hyundai_i20_2019_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | (MDPS) Unidad MDPS | ||
| 2 | (Multi Fuse) Alternador, Fusible - F8 / F9 / F10 | ||
| 3 | 15A | (ECU 4) ECM/PCM | |
| 4 | 30A | (B+3) Bloque de conexiones I/P (Conector de alimentación (Fusible - F45, F46), Fusible - F5, F9, F34) | |
| 5 | 30A | (IG1) Sin botón de encendido: Interruptor de encendido Con botón de encendido: Caja de relés PDM (Relé IG1 / ACC) | |
| 6 | 30A | (B+1) Bloque de conexiones I/P (Fusible - F11, F12, F20, F23, F24) | |
| 8 | 40A | (B+5) Bloque de conexiones I/P (Relé de toma de corriente) | |
| 9 | 40A | (B+4) Bloque de conexiones I/P (Fusible - F6) | |
| 10 | 30A | (ABS) Módulo de control ABS | |
| 11 | 40A | (ABS) Módulo de control ABS, Conector de comprobación multipropósito | |
| 13 | 30A | (ECU 1) Bloque PCB (Relé de control del motor, Fusible - F25) - | |
| 14 | 15A | (HORN) Relé de bocina, Relé de bocina de alarma | |
| 15 | 20A | (FUEL PUMP) Relé de bomba de combustible | |
| 16 | 25A | (WIPER FRT) Relé de limpiaparabrisas bajo | |
| 17 | 10A | (DRL) Relé DRL (Faro de proyección de doble función) | |
| 18 | 20A | (H/LAMP LO) Relé de luces bajas | |
| 19 | 10A | (H/LAMP HI) Relé de luces altas (Faro de proyección de doble función) | |
| 19 | 20A | (H/LAMP HI) Relé de luces altas (Faro MFR (Reflector de enfoque múltiple)) | |
| 20 | 40A | (C/FAN) Relé de ventilador de enfriamiento bajo, Relé de ventilador de enfriamiento alto | |
| 21 | 50A | (BLOWER) Relé del soplador | |
| 22 | 30A | (IG) Relé de arranque, Sin botón de encendido: Interruptor de encendido, Con botón de encendido: Caja de relés PDM (Relé IG2) | |
| 24 | 30A | (B+2) Bloque de conexiones I/P (Relé de elevalunas eléctricos, Relé de luces traseras, Fusible - F1) | |
| 25 | 10A | (TCU 1) 1.2 CVT PCM | |
| 26 | 15A | (ECU 3) Relé de bomba de combustible, ECM, Relé de ventilador de enfriamiento alto/bajo, Sensor de posición del árbol de levas #1/#2, Sensor de oxígeno (Superior/Inferior), Válvula de control de aceite #1/#2, Válvula solenoide de purga, Válvula solenoide de admisión variable, Relé de aire acondicionado, Módulo inmovilizador | |
| 28 | 10A | (B/UP LAMP) CVT: PCM, Interruptor de rango de transeje, tablero de instrumentos, Audio M/T: Interruptor de luces de reversa, Bloque de conexiones I/P (Fusible - F26) | |
| 29 | 10A | (H/LAMP RH) Faro derecho | |
| 30 | 10A | (H/LAMP LH) Faro izquierdo | |
| 31 | 15A | (TCU 2) 1.4 A/T: PCM | |
| 32 | 15A | (ECU 2) ECM/PCM, Inyector #1/#2/#3#4 | |
| 33 | 15A | (IGN COIL) Bobina de encendido #1/#2/#3/#4, Condensador |
Caja de fusibles en el motor [Diésel]
![Caja de fusibles en el motor [Diésel]](/static/fusebox/hyundai/i20/hyundai_i20_2019_2.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | (MDPS) Unidad MDPS | ||
| 2 | (ALT) Alternador, Fusible - F8 / F9 / F10 [D4F4] | ||
| 3 | 20A | (ECU 4) ECM | |
| 4 | 30A | (B+3) Bloque de conexiones I/P (Conector de alimentación (Fusible - F45, F46), Fusible - F5, F9, F34) | |
| 5 | 30A | (IG1) Sin botón de encendido: Interruptor de encendido Con botón de encendido: Caja de relés PDM (Relé IG1 / ACC) | |
| 6 | 30A | (B+1) Bloque de conexiones I/P (Fusible - F11, F12, F20, F23, F24) | |
| 7 | 80A | (GLOW) Bloque de conexiones E/R (RLY. 1) | |
| 8 | 40A | (B+5) Bloque de conexiones I/P (Relé de toma de corriente) | |
| 9 | 40A | (B+4) Bloque de conexiones I/P (Fusible - F6) | |
| 10 | 30A | (ABS 2) Módulo de control ABS | |
| 11 | 40A | (ABS 1) Módulo de control ABS, Conector de comprobación multiuso | |
| 13 | 30A | (ECU 1) Bloque PCB (Relé de control del motor) | |
| 14 | 15A | (HORN) Relé de bocina, Relé de bocina de alarma | |
| 16 | 25A | (WIPER FRT) Relé de limpiaparabrisas bajo | |
| 17 | 10A | (DRL) Relé DRL | |
| 18 | 20A | (H/LAMP LO) Relé de faros bajos | |
| 19 | 20A | (H/LAMP HI) Relé de faros altos (Faro MFR (Reflector de enfoque múltiple)) | |
| 19 | 10A | (H/LAMP HI) Relé de faros altos (Faro de proyección de doble función) | |
| 20 | 50A | (C/FAN) Relé bajo de ventilador de enfriamiento, Relé alto de ventilador de enfriamiento | |
| 21 | 50A | (BLOWER) Relé del soplador | |
| 22 | 30A | (IG 2) Relé de arranque, Sin botón de encendido: Interruptor de encendido, Con botón de encendido: Caja de relés PDM (Relé IG2) | |
| 24 | 30A | (B+2) Bloque de conexiones I/P (Relé P/WDW, Relé TAIL, Fusible: F1) | |
| 26 | 10A | (ECU 3) Interruptor de luces de freno, Relé bajo/alto de ventilador de enfriamiento, Relé de aire acondicionado | |
| 28 | 10A | (B/UP LAMP) Interruptor de luces de reversa, Bloque de conexiones I/P (Fusible - F26) | |
| 29 | 10A | (H/LAMP RH) Faro derecho | |
| 30 | 10A | (H/LAMP LH) Faro izquierdo | |
| 32 | 15A | (ECU 2) Bloque de conexiones E/R (RLY. 1), Válvula de control EGR eléctrica, Sensor de flujo de masa de aire, Válvula solenoide de control WGT, Sensor de posición del árbol de levas, Módulo inmovilizador | |
| 33 | 10A | (ECU 5) Válvula reguladora de presión de combustible |
