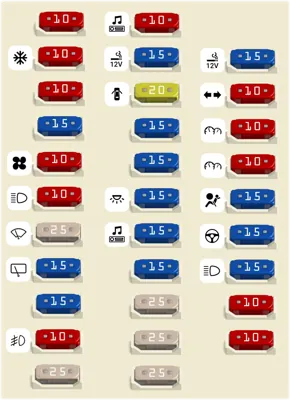

Panel de fusibles del lado del conductor (LHD)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Interruptor de bloqueo de encendido. Alarma antirrobo, Interruptor de rango del transeje | |
| 2 | 10A | Módulo de control de aire acondicionado | |
| 3 | 10A | Motor del espejo exterior calefaccionado | |
| 4 | 15A | Calentador de asiento (interruptor, alimentación) | |
| 5 | 10A | Relé del soplador. Módulo de control de aire acondicionado, Módulo de control del quemacocos, Sensor de lluvia | |
| 6 | 10A | Relé de faros delanteros | |
| 7 | 25A | Relé del limpiaparabrisas delantero | |
| 8 | 15A | Relé del limpiaparabrisas trasero | |
| 9 | 15A | Unidad de luces de conducción diurna | |
| 10 | 10A | Relé de la luz antiniebla trasera | |
| 11 | 25A | Interruptor de elevalunas eléctrico delantero y trasero (izquierdo) | |
| 12 | 10A | Reloj digital, Audio | |
| 13 | 15A | Toma de corriente | |
| 14 | 20A | Módulo de control del quemacocos, Relé de bloqueo/desbloqueo de puertas | |
| 15 | 15A | Descongelador del parabrisas delantero | |
| 16 | 15A | Interruptor de luces de freno | |
| 17 | 15A | Luces interiores de la cajuela, Luces interiores, Luz de mapa, Reloj digital | |
| 18 | 15A | Audio | |
| 19 | 15A | Relé de desbloqueo de la puerta trasera | |
| 20 | 25A | Interruptor de elevalunas eléctrico de seguridad delantero y trasero (derecho) | |
| 21 | 25A | Interruptor de elevalunas eléctrico de seguridad delantero y trasero (izquierdo) | |
| 22 | 25A | Interruptor de elevalunas eléctrico delantero y trasero (derecho) | |
| 23 | 15A | Toma de corriente | |
| 24 | 10A | Interruptor de luces de advertencia. Luces de giro | |
| 25 | 10A | Indicador de airbag (tablero de instrumentos), SBR (pasajero, trasero) | |
| 26 | 10A | Tablero de instrumentos, TPMS | |
| 27 | 15A | Módulo de control SRS | |
| 28 | 15A | Módulo EPS. Interruptor ESP | |
| 29 | 15A | Relé de faros delanteros | |
| 30 | 10A | Faro delantero (derecho), Lámpara de la guantera, Luz combinada trasera (derecha), Luz de matrícula | |
| 31 | 10A | Faro delantero (izquierdo), Interruptor principal de elevalunas eléctrico, Luz combinada trasera (izquierda), Luz de matrícula |

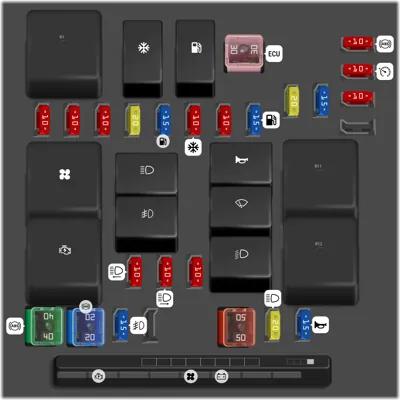

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Principal | ||
| - | Aire acondicionado | ||
| - | Bomba de combustible | ||
| - | Soplador | ||
| - | Arranque | ||
| - | Luces altas de faros | ||
| - | Faros antiniebla | ||
| - | Bocina | ||
| - | Limpiaparabrisas | ||
| - | Luces bajas de faros | ||
| - | Ventilador del condensador alta | ||
| - | Ventilador del condensador baja | ||
| 1 | 30A | (ECU) Relé principal, Módulo de control del tren motriz (G4GC) | |
| 2 | 10A | (SNSR.2) Generador de pulsos 'A', B, TCM(D4FB), Interruptor de luces de freno(G4FC/G4GC), Sensor de velocidad del vehículo etc. | |
| 3 | 10A | (ECU.2) Bobina de encendido #1,2,3,4(G4FC), PCM(G4GC) | |
| 4 | 10A | (SNSR.1) Módulo inmovilizador(G4FC/G4GC), Interruptor de luces de freno(D4FB), Sensor Lambda (D4FB) etc. | |
| 5 | 20A | (ECU.4) ECM(D4FB/D4EA) | |
| 6 | 15A | (INJ) Relé de aire acondicionado, Relé de la bomba de combustible, Inyector #1,2,3,4(G4FC/G4GC), PCM(G4FC/G4GC), Actuador de velocidad de ralentí(G4FC/G4GC), Módulo inmovilizador(D4FB) etc. | |
| 7 | 10A | (A/CON) Relé de aire acondicionado | |
| 8 | 10A | (ECU.3) ECM(D4FB/D4EA) | |
| 9 | 15A | (F/PUMP) Relé de la bomba de combustible | |
| 10 | 20A | (SPARE. 1) (Repuesto) | |
| 11 | 15A | (SPARE) (Repuesto) | |
| 12 | 10A | (ABS) Módulo de control ESP, Módulo de control ABS, Conector de comprobación multiuso | |
| 13 | 10A | (B/UP) Interruptor de luces de reversa, Interruptor de rango del transeje, Módulo de control de crucero | |
| 14 | 10A | (ECU.1) ECM(G4FC), PCM(G4FC), TCM(D4FB), Generador (D4EA) | |
| 16 | 10A | (H/LP LO LH) Faro delantero (Izquierdo), Actuador de nivelación de faros (Izquierdo), Interruptor de nivelación de faros | |
| 17 | 10A | (H/LP LO RH) Faro delantero (Derecho), Actuador de nivelación de faros (Derecho) | |
| 18 | 10A | (SPARE) (Repuesto) | |
| 19 | 40A | (ABS.1) Módulo de control ESP, Módulo de control ABS, Conector de comprobación multiuso | |
| 20 | 20A | (ABS.2) Módulo de control ESP, Módulo de control ABS, Conector de comprobación multiuso | |
| 21 | 15A | (FR FOG) Relé de faros antiniebla delanteros | |
| 23 | 50A | (B+.2) Caja de conexiones del tablero de instrumentos | |
| 24 | 20A | (H/LP HI) Relé de luces altas de faros | |
| 25 | 15A | (HORN) Relé de bocina | |
| 26 | (MDPS) Módulo de control EPS | ||
| 27 | (IGN.2) Interruptor de encendido, Relé de arranque | ||
| 28 | (RR HTD) Caja de conexiones del tablero de instrumentos | ||
| 29 | (C/FAN) Relé #1, 2 del ventilador del condensador | ||
| 30 | (BLOWER) Relé del soplador | ||
| 31 | (ALTERNATOR) Generador, Caja de eslabones fusibles (D4FB/D4EA) | ||
| 32 | (IGN.1) Interruptor de encendido | ||
| 33 | (B+.1) Caja de conexiones del tablero de instrumentos | ||
| 34 | (SPARE) (Repuesto) |
Compartimiento del motor [Caja diésel]
![Compartimiento del motor [Caja diésel]](/static/fusebox/hyundai/i30/hyundai_i30_2011_2.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | (ESLABÓN FUSIBLE DEL CALENTADOR DEL FILTRO DE COMBUSTIBLE) Calentador del filtro de combustible | |
| - | 50A | (ESLABÓN FUSIBLE DE CALENTADOR PTC #3) Calentador PTC 3 | |
| - | 50A | (ESLABÓN FUSIBLE DE CALENTADOR PTC #2) Calentador PTC 2 | |
| - | 50A | (ESLABÓN FUSIBLE DE CALENTADOR PTC #1) Calentador PTC 1 | |
| - | 80A | (ESLABÓN FUSIBLE DE BUJÍA DE PRECALENTAMIENTO) Bujía de precalentamiento, Calentador de aire | |
| - | (RELÉ DEL CALENTADOR DEL FILTRO DE COMBUSTIBLE) Relé del calentador del filtro de combustible | ||
| - | (RELÉ DEL CALENTADOR PTC #3) Relé del calentador PTC 3 | ||
| - | (RELÉ DEL CALENTADOR PTC #2) Relé del calentador PTC 2 | ||
| - | (RELÉ DEL CALENTADOR PTC #1) Relé del calentador PTC 1 | ||
| - | (RELÉ DE BUJÍA DE PRECALENTAMIENTO) Relé de bujía de precalentamiento |

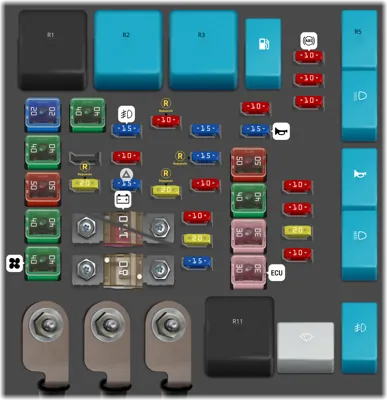

Compartimiento del motor [Diésel]
![Compartimiento del motor [Diésel]](/static/fusebox/hyundai/i30/hyundai_i30_2011_3.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | CONDEN- SER FAN #2 RELAY (HIGH] | ||
| - | CONDEN- SER FAN #1 RELAY | ||
| - | (START RELAY) Sistema de arranque | ||
| - | (FUEL PUMP RELAY) Bomba de combustible | ||
| - | (A/CON RELAY) Aire acondicionado | ||
| - | HEAD LAMP LO RELAY | ||
| - | (HORN RELAY) Bocina | ||
| - | (HEAD LAMP RELAY) Faros | ||
| - | (FRONT FOG LAMP RELAY) Luces antiniebla delanteras | ||
| - | (FRONT WIPER RELAY) Limpiaparabrisas delanteros | ||
| - | (MAIN RELAY) Fusible principal | ||
| 1 | 20A | (ABS.2) Sistema de frenos antibloqueo | |
| 2 | 40A | (ABS.1) Sistema de frenos antibloqueo | |
| 3 | 50A | B+1 | |
| 4 | 40A | (RR HTD) Desempañador trasero | |
| 5 | 40A | (BLOWER) Motor soplador de AC | |
| 6 | 40A | (C/FAN) Electroventilador de enfriamiento | |
| 8 | 20A | (SPARE 1) Fusible de respuesto | |
| 9 | 125A | (ALTERNATOR) Sistema de carga | |
| 9 | 150A | (ALTERNATOR) Sistema de carga | |
| 10 | 80A | (MDPS) EPS o dirección asistida accionada por el motor | |
| 11 | 15A | (FR FOG) Luces antiniebla delanteras | |
| 12 | 10A | (A/CON) Aire acondicionado | |
| 13 | 15A | (HAZARD) Luz de emergencia o balizas | |
| 14 | 10A | (SPARE) Fusible de respuesto | |
| 15 | 20A | (SPARE) Fusible de respuesto | |
| 16 | 15A | (F/PUMP) Bomba de combustible | |
| 17 | 15A | (SPARE) Fusible de respuesto | |
| 18 | 10A | (ECU.1) Unidad de control del motor | |
| 19 | 10A | (ECU.3) Unidad de control del motor | |
| 20 | 20A | (ECU.4) Unidad de control del motor | |
| 21 | 15A | (INJ) Inyectores de combustible | |
| 22 | 10A | (SNSR.2) Sensores | |
| 23 | 15A | (HORN) Bocina | |
| 24 | 50A | B+2 | |
| 25 | 40A | (IGN.2) Encendido | |
| 26 | 30A | (IGN.1) Encendido | |
| 27 | 30A | (ECU) Unidad de control del motor | |
| 28 | 10A | (ABS) Sistema de frenos antibloqueo | |
| 29 | 10A | (ECU.2) Unidad de control del motor | |
| 30 | 10A | (B/UP) Luces de reversa | |
| 31 | 10A | HIPPLORH | |
| 32 | 10A | HIPPOLH | |
| 33 | 20A | H/LPHI | |
| 34 | 10A | (SNSR.1) Sensores |

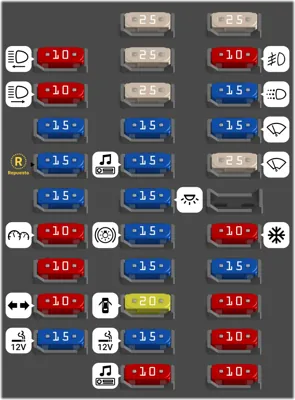

CAJA DE CONEXIONES I/P (RHD)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | (TAIL LH) Faro delantero (izquierdo), Interruptor principal de ventanas eléctricas, Luz combinada trasera (izquierda), Luz de matrícula | |
| - | 10A | (TAIL RH) Faro delantero (derecho), Luz de la guantera, Luz combinada trasera (derecha), Luz de matrícula | |
| - | 15A | RR F/OUTLET | |
| - | 15A | REPUESTO | |
| - | 15A | (A/BAG) Módulo de control SRS | |
| - | 10A | (CLUSTER) Tablero de instrumentos, TPMS | |
| - | 10A | (A/BAG IND) Indicador de bolsa de aire (tablero de instrumentos), SBR (pasajero, trasero) | |
| - | 10A | (T/SIG) Interruptor de luces de advertencia. Luces de giro | |
| - | 15A | (FR P/OUTLET) Toma de corriente | |
| - | 25A | (P/WDW RH) Interruptor de ventana eléctrica delantera y trasera (derecho) | |
| - | 25A | (SAFETY P/WDW LH) Interruptor de ventana eléctrica de seguridad delantera y trasera (izquierdo) | |
| - | 25A | (SAFETY P/WDW RH) Interruptor de ventana eléctrica de seguridad delantera y trasera (derecho) | |
| - | 15A | (T/GATE) Relé de desbloqueo de la puerta trasera | |
| - | 15A | (AUDIO) Audio | |
| - | 15A | (ROOM LP) Luces interiores de la cajuela, Luz de domo, Luz de mapa, Reloj digital | |
| - | 15A | (STOP) Interruptor de luz de freno | |
| - | 15A | (DEICER) Descongelador del parabrisas delantero | |
| - | 20A | (DR LOCK) Módulo de control del quemacocos, Relé de bloqueo/desbloqueo de puertas | |
| - | 15A | (C/LIGHTER) Toma de corriente | |
| - | 10A | (CLOCK) Reloj digital, Audio | |
| - | 25A | (P/WDW LH) Interruptor de ventana eléctrica delantera y trasera (izquierdo) | |
| - | 10A | (RR FOG) Relé de la luz antiniebla trasera | |
| - | 15A | (DRL) Unidad de luces de conducción diurna | |
| - | 15A | (REAR WIPER) Relé del limpiaparabrisas trasero | |
| - | 25A | (FR WIPER) Relé del limpiaparabrisas delantero | |
| - | 10A | (A/CON) Relé del soplador. Módulo de control de aire acondicionado, Módulo de control del quemacocos, Sensor de lluvia | |
| - | 15A | (SEAT HTR) Calentador de asiento (interruptor, alimentación) | |
| - | 10A | (HTD MIRR) Motor del espejo exterior calefaccionado | |
| - | 10A | (A/CON SW) Módulo de control de aire acondicionado | |
| - | 10A | (START) Interruptor de bloqueo de encendido. Alarma antirrobo, Interruptor de rango del transeje |
