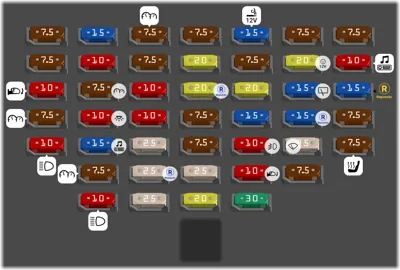

Panel de instrumentos (panel de fusibles del lado del conductor)
| N° | A | Descripción | |
|---|---|---|---|
| - | Sin Datos | ||
| 1 | 7.5A | (START) Sin botón de arranque: caja de relés y fusibles E/R (RELÉ), interruptor de bloqueo de encendido, interruptor de relación de cambio Con el botón de arranque: ECM/PCM, interruptor de margen del semieje | |
| 2 | 15A | (A/BAG) Módulo de control SRS | |
| 3 | 7.5A | (A/BAG IND) Cuadro de instrumentos | |
| 4 | 7.5A | (MDPS) Módulo de control EPS | |
| 5 | 15A | (POWER OUTLET) Toma de corriente delantera | |
| 6 | 7.5A | (BCM) BCM, Módulo de control de la llave smart | |
| 7 | 7.5A | (A/CON SW) Módulo de control A/C | |
| 8 | 7.5A | (MODULE2) RETROVISOR ECM, LDWS, ISG LDC AUDIO, EPB, CÁMARA TRASERA, VENTILADOR DEL ASIENTO | |
| 9 | 10A | (AFLS) Módulo del sistema de iluminación delantera adaptativo | |
| 10 | 7.5A | (MODULE 4) INT. HLLD IZQ/DCH, A/CON, RPAS, SPAS | |
| 11 | 20A | (IG1) Caja de relés y fusibles E/R (fusible - F) | |
| 12 | 7.5A | (PDM 4) Módulo de control llave smart, sensor ultrasónico de protección contra intrusiones | |
| 13 | 20A | (CIGAR LIGHT) Mechero en la consola, toma de corriente trasera | |
| 14 | 10A | (MODULE 6) Interruptor del retrovisor exterior, audio, unidad del cabezal de navegación, reloj digital, convertidor DC-DC | |
| 15 | 10A | (HTD MIRR) Retrovisor exterior eléctrico del conductor/acompañante, módulo de control A/C, ECU | |
| 16 | 7.5A | (MODULE 3) Panel de instrumentos, palanca AT, BCM, TPMS, audio, calefactor/ventilador del asiento | |
| 17 | 10A | (H/LAMP HI) Relé del faro de carretera (EJB) | |
| 18 | 20A | (SPARE) Repuesto | |
| 19 | 20A | (SUNROOF) Techo solar panorámico | |
| 20 | 15A | (WIPER RR) Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero, interruptor multifunción | |
| 21 | 15A | (SPARE) Repuesto | |
| 22 | 7.5A | (MEMORY 1) Panel de instrumentos | |
| 23 | 10A | (INTERIOR LAMP) Luz de la guantera, luz de cortesía IZQ/DCH, luz de la consola del techo, luz del habitáculo, luz del maletero, interruptor de advertencia del conductor | |
| 24 | 10A | (TAIL GATE) Portón trasero, actuador de abertura de la cámara trasera | |
| 25 | 7.5A | (MODULE 1) Interruptor del modo deportivo, interruptor del retrovisor eléctrico exterior | |
| 26 | 15A | (STOP LP) SSEM | |
| 27 | 15A | (SPARE) Repuesto | |
| 28 | 7.5A | (MODULE 7) BCM, Módulo de control de la llave smart | |
| 29 | 10A | (MEMORY 2) Interruptor del retrovisor exterior, módulo de control de presión de los neumáticos, BCM,luz automática y fotosensor, tablero de instrumentos, OBD, reloj digital, módulo de control del A/C | |
| 30 | 15A | (MULTI MEDIA) Audio, unidad principal de navegación, convertidor DC-DC (Audio) | |
| 31 | 25A | (P/WDW RH) Relé DCH del elevalunas eléctrico, módulo de elevalunas eléctrico de seguridad del conductor (DCH) | |
| 32 | 7.5A | (PDM 3) Unidad SMK, inmovilizador Smartra | |
| 33 | 10A | (FOG LAMP RR) Luz antiniebla trasera | |
| 34 | 25A | (WIPER FRT) Caja de relés ICM (relé del sensor de lluvia), interruptor multifunción, caja de relés y fusibles E/R (RELÉ 7), motor del limpiaparabrisas delantero | |
| 35 | 7.5A | (MODULE 5) Caja EMS (relé del lavafaros), unidad de ionizado, techo solar panorámico, convertidor DC-DC, caja DSL (relé PTC), caja de relés y fusibles E/R (relé), VENTILADOR DEL ASIENTO, módulo del calefactor del asiento del conductor/acompañante | |
| 36 | 7.5A | (MEMORY 1) Panel de instrumentos | |
| 37 | 25A | (SPARE) Repuesto | |
| 38 | 25A | (PDM 2) Módulo de control de la llave Smart | |
| 39 | 10A | (PUDDLE LAMP) Retrovisor exterior eléctrico del conductor/acompañante | |
| 40 | 7.5A | (IG2) A/CON, EJB (RELÉ 4), boquilla HTD | |
| 41 | 10A | (MEMORY 2) Interruptor del retrovisor exterior, módulo de control de presión de los neumáticos, BCM, luz automática y fotosensor, tablero de instrumentos, OBD, reloj digital, módulo de control A/C | |
| 42 | 25A | (P/WDW LH) Relé IZQ del elevalunas eléctrico, Módulo de elevalunas eléctrico de seguridad del conductor (IZQ) | |
| 43 | 20A | (DR LOCK) Relé de ploqueo/desbloqueo de puertas, caja de relés ICM (relé de bloqueo mutuo), actuador de bloqueo de la puerta del conductor/acompañante, actuador de llenado de combustible, actuador de bloqueo de la puerta IZQ/DCH | |
| 44 | 30A | (P/SEAT DRV) Interruptor manual conductor | |
| 45 | Sin Datos |
Panel de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Módulo de control EPS | ||
| - | Caja de conexiones I/P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH), Fusible - F13/F14/F19/F20/F21/F26/F36) | ||
| - | Relé 4 (relé del ventilador) | ||
| - | Módulo de control ESC, conector de control multiusos | ||
| - | Caja EMS | ||
| - | Sin Datos | ||
| - | [Motor de gasolina (MPI/GDI)] Relé 12 (relé PTC GASOLINA), [Motor de gasolina (T-GDI)] Ventilador T-GDI | ||
| - | Caja de conexiones I/P (IPS 3 (4CH), IPS 4 (4CH), Fusible - F2/F7/F9/F15) | ||
| - | 20A | Módulo de control ESC, conector de control multiusos | |
| - | 40A | [Sin botón de arranque]: interruptor de encendido, [Con botón de arranque]: relé 8 (relé PDM 2 (ACC)), relé 10 (relé PDM 3 (IG1)) | |
| - | 40A | [Motor de gasolina (MPI/GDI)] Relé 1 (relé del ventilador bajo), relé 2 (relé del ventilador alto) | |
| - | 50A | [Motor de gasolina (T-GDI)] T-GDI PTC [Motor de diésel ] Relé 1 (relé del ventilador bajo), relé 2 (relé del ventilador alto) | |
| - | 30A | Módulo de freno de estacionamiento eléctrico | |
| - | 40A | Relé 9 (relé de arranque), interruptor de encendido [sin botón de arranque], Relé 6 (relé PDM 4 (IG2), [con botón de arranque] | |
| - | 30A | Módulo de freno de estacionamiento eléctrico | |
| - | 15A | G4NA/G4NC: PCM (A/T), ECM (M/T) | |
| - | 15A | Relé 5 (relé del claxon), caja de relés del ICM (relé de la alarma antirrobo) | |
| - | 20A | Módulo del calefactor del asiento del conductor/acompañante | |
| - | 10A | Módulo de control llave smart, relé señal de frenado | |
| - | 15A | Caja de relés ICM (relé del deshelador delantero) | |
| - | 10A | D4FD y A/T: TCM | |
| - | 40A | [Motor de gasolina (MPI/GDI)] DCT. [Motor de diésel] DCT | |
| - | 30A | [Motor de gasolina (T-GDI)] BOMBA DE VACÍO | |
| - | 40A | [Motor de gasolina (MPI/GDI)] DCT, [Motor de diésel] DCT | |
| - | 50A | Caja de conexiones I/P (dispositivo de corte automático de fugas de corriente, fusible - F18/F25/F30/F34/F38) | |
| - | Sin Datos | ||
| - | 10A | PCM/ECM | |
| - | Sin Datos | ||
| - | 10A | M/T - interruptor de marcha atrás, A/T - luz de combinación trasera (ADM) IZQ/DCH, módulo de cortina trasera, unidad de navegación principal, retrovisor electrocrómico, módulo de control IPS | |
| - | 10A | A/T - TCM (D4FD), interruptor del margen del semieje | |
| - | 15A | Relé 9 (D4FD, relé de arranque), ECM/PCM | |
| - | 10A | Módulo de control ESC, conector de control multiusos | |
| - | 10A | ECM/PCM, sensor de flujo de aire, interruptor de la luz de freno | |
| - | Sin Datos | ||
| - | 15A | G4NA/G4NC: PCM (A/T), ECM (M/T) | |
| - | 15A | Caja EMS (relé de la bomba del combustible) | |
| - | 10A | G4NA - Inyector 1/2/3/4 | |
| - | 10A | G4FD: ECM G4NA: Relé de la bomba de combustible G4NC: relé de la bomba de combustible, PCM (A/T), ECM (M/T) D4FD: sensor de nivel de aceite, válvula reguladora de presión de combustible | |
| - | 20A | [G4NA]: Bobina de encendido 1/2/3/4, condensador | |
| - | 10A | [G4FD]: válvula de control del aceite 1/2, sensor del nivel de aceite, caja de relés y fusibles E/R (relé 1) [G4NA/G4NC]: válvula de control del aceite 1/2, sensor de posición del árbol de levas (admisión/escape), caja de relés y fusibles E/R (relé. 1) [D4FD]: caja de relés y fusibles E/R (RELÉ 1), caja diésel (relé del calefactor PTC 1), sensor lambda, válvula solenoide de control VGT | |
| - | 20A | [G4FD/D4FD]: ECM G4NA/G4NC: PCM (A/T), ECM (M/T) | |
| - | 10A | [G4FD]: sensor de oxígeno (ARRIBA/ABAJO), válvula de solenoide de admisión variable, válvula solenoide de control de purga [G4NA/G4NC]: sensor de oxígeno (ARRIBA/ABAJO), válvula solenoide de admisión variable, válvula solenoide de control de purgas D4FD: sensor de posición del árbol de levas, válvula solenoide de derivación de refrigeración EGR, caja diésel (relé de incandescencia) | |
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Relé 12 (relé del filtro de combustible) | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | RELÉ HTD TD | ||
| - | Caja EMS (relé del lavafaros) | ||
| - | RELÉ PDM 3 (ENC1) | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Ventilador PWM/ Filtro de combustible/ Calefactor PTC | ||
| - | Sin Datos | ||
| - | Sin Datos |
