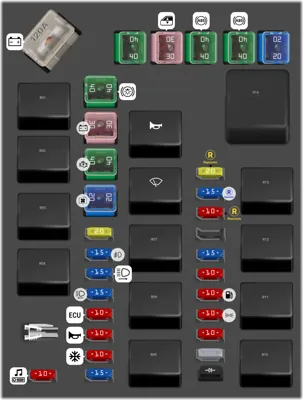

Compartimento del motor (Motor de gasolina)
| N° | A | Descripción | |
|---|---|---|---|
| - | Diode | ||
| - | 120A | Generador | |
| - | 40A | Relé de la salida de aire | |
| - | 30A | Relé del elevalunas eléctrico | |
| - | 40A | Módulo de control del ABS, conector de purga del ABS, EPS | |
| - | 40A | Módulo de control del ABS, conector de purga del ABS, EPS | |
| - | 20A | Relé #1 del ventilador del condensador | |
| - | 40A | Fusible (A/A, RR HTD, STOP. D/LOCK, PELIGRO) | |
| - | 30A | Generador, relé controlador del motor, ECM | |
| - | 40A | Relé de encendido, interruptor de contacto | |
| - | 20A | Relé del ventilador del radiador | |
| - | 20A | Relé de las luces traseras | |
| - | 15A | Relé de los faros antiniebla delanteros | |
| - | 15A | Faro derecho delantero, fusible (H/LP IND) | |
| - | 15A | Faro izquierdo delantero | |
| - | 10A | ECM, TCM | |
| - | 10A | Relé de la bocina | |
| - | 10A | Relé del A/A | |
| - | 15A | Módulo de contro DRL | |
| - | 10A | Audio, luz interior, luz de la consola superior, grupo de mandos | |
| - | 20A | Repuesto | |
| - | 15A | Repuesto | |
| - | 10A | Repuesto | |
| - | - | Sin datos | |
| - | 15A | Inyector, bobina de encendido | |
| - | 10A | Sensor MAP, sensor de oxígeno, sensor CP, sensor de golpes, sensor de la posición del regulador | |
| - | 10A | Relé de la bomba del combustible | |
| - | 10A | Luz izquierda trasera combi, luz izquierda de posición, luz izquierda de la matrícula | |
| - | 10A | Luz derecha trasera combi luz derecha de posición luz derecha de la matrícula | |
| - | F/P CHK | ||
| - | FUSE PULLER | ||
| - | TAIL | ||
| - | COND1 | ||
| - | FR FOG | ||
| - | H/LP HI | ||
| - | A/CON | ||
| - | START | ||
| - | R/W DIODE | ||
| - | WIPER | ||
| - | HORN | ||
| - | H/LP LO | ||
| - | RAD | ||
| - | F/PUMP | ||
| - | COND2 | ||
| - | MAIN |
Compartimento del motor (Motores diesel)
| N° | A | Descripción | |
|---|---|---|---|
| - | DIODE | ||
| - | 140A | Generador | |
| - | 40A | Relé de la salida de aire | |
| - | 30A | Relé del elevalunas eléctrico | |
| - | 40A | Módulo de control del ABS. conector de purga del ABS. ESP | |
| - | 40A | Módulo de control del ABS, conector de purga del ABS, ESP | |
| - | 30A | Relé #1 del ventilador de condensador | |
| - | 40A | Fusible (A/A, RR HTD, STOP, D/LOCK, PELIGRO), Deshelador | |
| - | 30A | Generador, relé controlador del motor, ECM | |
| - | 40A | Relé de encendido, interruptor de contacto | |
| - | 30A | Relé del ventilador del radiador | |
| - | 20A | Relé de las luces traseras | |
| - | 15A | Relé de los faros antiniebla delanteros | |
| - | 15A | Faro derecho delantero, fusible (H/LP IND) | |
| - | 15A | Faro izquierdo delantero | |
| - | 10A | ECM, TCM | |
| - | 10A | Relé de la bocina | |
| - | 10A | Relé del A/A | |
| - | 15A | Módulo de control DRL | |
| - | 10A | Audio, luz interior, luz de la consola superior, grupo de mandos, ETACM, Luz del maletero | |
| - | 20A | Repuesto | |
| - | 15A | Repuesto | |
| - | 10A | Repuesto | |
| - | 15A | Relé de la bujía incandescente, Relé auxiliar 1/2 del calefactor, Interruptor de la luz de parada, Sensor TDC. Act. EGR (sistema de recirculacion de gases de escape), Act. placa aceleracion Vacío VGT | |
| - | 30A | ECM No. 5 (bat. +) | |
| - | 10A | ECM No. 4 (bat. +), Interruptor de luz de parada, Relé de calefactor PTC #1 | |
| - | - | Sin datos | |
| - | 10A | Luz izquierda trasera combi, luz izquierda de posición, luz izquierda de la matrícula | |
| - | 10A | Luz derecha trasera combi. luz derecha de posición, luz derecha de la matrícula | |
| - | - | Sin datos | |
| - | FUSE PULLER | ||
| - | TAIL | ||
| - | COND 1 | ||
| - | FR FOG | ||
| - | H/LP HI | ||
| - | HORN | ||
| - | WIPER | ||
| - | R/W DIODE | ||
| - | START | ||
| - | A/CON | ||
| - | MAIN | ||
| - | COND2 | ||
| - | Sin datos | ||
| - | RAD | ||
| - | H/LP LO | ||
| - | Relé de la bomba del combustible |
Compartimento del motor (Motores diesel)
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Relé del calefactor PTC #1 | |
| - | 80A | Glow plug | |
| - | 40A | Relé del calefactor PTC #2 | |
| - | 30A | Relé del FFHS | |
| - | 40A | Relé del calefactor PTC #3 |
Panel interior
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Motor de la escobilla trasera, relé de la escobilla trasera | |
| - | 10A | Audio | |
| - | 10A | Indicador de los faros delanteros | |
| - | 10A | Relé de encendido | |
| - | 15A | Mechero | |
| - | 10A | Relé desempañador, motor del retrovisor exterior izquierdo (derecho), motor de la ventana trasera | |
| - | 20A | Relé de la escobilla, motor del limpiador, temporizador de la escobilla y del desempañador | |
| - | 10A | Módulo de control del SRS | |
| - | 10A | Interruptor del A/A | |
| - | 15A | Interruptor de calefactor del asiento delantero izquierdo (derecho) | |
| - | 10A | SRS IND. | |
| - | 30A | Relé del desempañador | |
| - | 25A | Toma de corriente delantera (trasera) | |
| - | 10A | Interruptor de alarma, temporizador del cinturón de seguridad, grupo de mandos, módulo de control del ABS, resistencia de pre-encendido, motor del limpiador | |
| - | 10A | Interruptor de la luz de parada, relé del elevalunas eléctrico | |
| - | 10A | ETACM, relé del elevalunas eléctrico, relé del desempañador, relé del techo corredizo, relé de los faros delanteros, relé de la salida de aire | |
| - | 15A | ECM, sensor de la velocidad del motor, TCM, bobina de encendido | |
| - | 15A | Relé de bloqueo (desbloqueo) de la puerta, ETACM, relé del techo corredizo | |
| - | 10A | Interruptor del retrovisor exterior, relé del faro antiniebla trasero | |
| - | 10A | ETACM, palanca de cambio automático | |
| - | 10A | Relé de la alarma antirrobo, relé de peligro | |
| - | - | Sin datos | |
| - | - | Sin datos | |
| - | - | Sin datos | |
| - | - | Sin datos | |
| - | - | Sin datos | |
| - | - | Sin datos |
