Caja de fusibles del compartimento del motor

N°	A	Descripción
-		F/PUMP CHK
-		FRT FOG2
-		NO IDENTIFICADO
-		AIRE ACOND
-		BOMBA DE COMBUSTIBLE
-		RAD FAN2
-		ARRANQUE
-		C/FAN #1
-		HORN2
-		LIMPIAPARABRISAS
-		C/FAN #2
-		B/ALARM
-		ECU2
-		NO IDENTIFICADO
1	140A	(ALT) Generador
1	120A	(ALT) Generador
2	15A	(FRT FOG) Relé de luces antiniebla
3	10A	(H/LP(RH)) Faro derecho
4	10A	(H/LP(LH)) Faro izquierdo, Tablero de instrumentos, Módulo de control DRL
5	20A	(ECU #1) Sensor de falla de encendido, Sensor de oxígeno
6	10A	(ECU #3) Indicador de verificación del motor, ECM, PCM
7	10A	(HORN) Relé de la bocina
8	20A	(ATM) Relé de control ATM, Módulo de control 4WD
9	15A	(ECU (B+)) Relé de la bomba de combustible, ECM, TCM, Generador, PCM
10	20A	(ECU #2) Inyector
11	10A	(A/C) Relé de aire acondicionado
12	40A	(ECU) Relé de control del motor
13	30A	(P/W) Relé de ventana eléctrica, Fusible 26
14	40A	(RAD FAN) Relé del ventilador del radiador
15	20A	(C/FAN) Relé del ventilador del condensador
16		DIODO DE AIRE ACONDICIONADO
17	50A	(B+) Relé de luces traseras, Fusible 11~17, Conector de corriente
18	50A	(IGN) Relé de arranque, Interruptor de encendido
19	10A	(ST SIG) PCM, ECM
20	30A	(ABS.2) Módulo de control ABS, Conector de purga de aire
21	30A	(ABS.1) Módulo de control ABS, Conector de purga de aire
22	40A	(BLR) Fusible de aire acondicionado, Relé del soplador

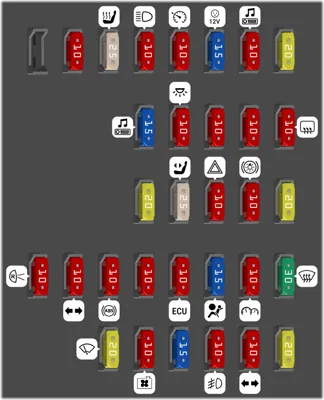

Caja de fusibles del panel interior

N°	A	Descripción
-	20A	Encendedor de cigarrillos y toma de corriente
-	10A	Audio, Espejo exterior eléctrico
-	15A	Reloj digital, Toma de corriente trasera
-	10A	Control de crucero
-	10A	Relé de faros
-	25A	Calefaccionador de asiento
-	10A	Control del motor del limpiaparabrisas trasero
-	10A	Desempañador de la ventana trasera, Espejo exterior eléctrico
-	10A	Control de aire acondicionado, Controlador de techo solar, Espejo cromado eléctrico
-	10A	(No usado)
-	10A	Luces interiores, Interruptor de advertencia de puerta, Luz de puerta, Control manual de aire acondicionado, Controlador Homelink
-	15A	Reloj digital, ETACM, Audio, Sirena
-	20A	Altavoces AMP
-	10A	Luz de freno, Conector de enlace de datos, Conector de verificación multipropósito
-	10A	Luz de emergencia
-	25A	Asiento eléctrico, Control del motor del limpiaparabrisas trasero
-	20A	Controlador de techo solar
-	30A	Relé del desempañador
-	10A	Tablero de instrumentos, Resistor de pre-excitación, ETACM, Sensor de luz automática, Módulo de control DRL, Generador
-	15A	Módulo de control SRS
-	10A	ECM (V6 2.7L)
-	10A	Tablero de instrumentos (Indicador de airbag)
-	10A	Módulo de control ABS, Sensor G, Conector de purga de aire, Módulo de control 4WD
-	10A	Luz de señal de giro
-	10A	Luces de reversa, TCM, Sensor de velocidad del vehículo, Módulo de control ETS, Sensor de falla de encendido
-	20A	Relé de bloqueo/desbloqueo de puerta, Relé de bloqueo/desbloqueo de llave
-	10A	Luz trasera y de estacionamiento (LH), Luz de señal de giro, Luz de matrícula
-	10A	Luz trasera y de estacionamiento (RH), Relé de luz antiniebla, Iluminación del interruptor
-	15A	Módulo de control ETS (V6 3.5L), Relé de seguridad de falla
-	10A	Relé del ventilador del radiador, Relé del ventilador del condensador
-	20A	Motor del limpiaparabrisas delantero, Relé del limpiaparabrisas, Motor del lavaparabrisas
-	-	NO IDENTIFICADO
