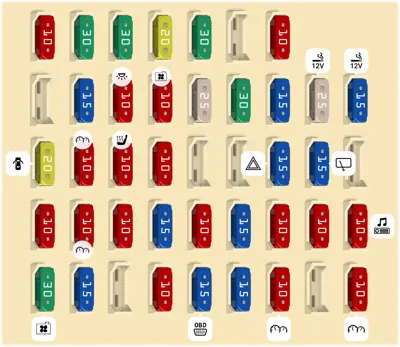

Panel interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | RELĂ ALARMA ANTIRROBO | |
| 2 | 30A | INTERRUPTOR PRINCIPAL ELEVALUNAS ELĂCTRICO, INTERRUPTOR ELEVALUNAS TRASERO IZQ | |
| 3 | 30A | INTERRUPTOR PRINCIPAL ELEVALUNAS ELĂCTRICO, INTERRUPTOR ELEVALUNAS TRASERO DCH | |
| 4 | 20A | MOTOR DEL TECHO SOLAR | |
| 5 | 30A | INTERRUPTOR ASIENTO ELĂCTRICO | |
| 6 | Sin Datos | ||
| 7 | 10A | INTERRUPTORI DESEMPAĂADOR TRASERO, MOTOR DEL RETROVISORI EXTERIOR | |
| 8 | Sin Datos | ||
| 9 | 15A | MODULO DE CONTROL SRS | |
| 10 | 10A | LUZINTERIOR, LUZ DE LA PUERTA DELANTERA, LUZ DE CARGA, INTERRUPTOR DE LA LUZ DE CORTESĂA | |
| 11 | 10A | MODULO DE CONTROL A/A, SENSOR DE INTERIOR Y HUMEDAD, RELĂ VENTILADOR RĂPIDO, INTERRUPTOR A/A TRASERO, CAJA DE RELĂS ICM, SENSOR AQS, CAJA DE VĂNCULOS FUSIBLE (DIESEL), MOTOR DEL TECHO SOLAR, RELĂ DEL VENTILADOR, RETROVISOR ELECTROCROMICO | |
| 12 | 25A | MODULO DE CONTROL DEL CALEFACTOR DEL ASIENTO | |
| 13 | 30A | AMP DELPHI, AMP MOBIS | |
| 14 | 15A | TOMA DE CORRIENTE CENTRAL | |
| 15 | 25A | TOMA DE CORRIENTE DELANTERA, TOMA DE CORRIENTE TRASERA | |
| 16 | 15A | MECHERO | |
| 17 | 20A | RELĂ (DES)BLOQUEO PUERTAS, CAJA DE RELĂS ICM | |
| 18 | 10A | INTERRUPTOR DESACTIVACION PAB, TABLERO DE INSTRUMENTOS | |
| 19 | 10A | INTERRUPTOR MULTIFUNCIĂN, SENSOR DEL ĂNGULO DE DIRECCIĂN, INTERRUPTOR ESP, MODULO DE CONTROL DE BLOQUEO LLAVE ATM, MODULO DEL CALEFACTOR DEL ASIENTO | |
| 20 | 10A | INTERRUPTOR DE EMERGENCIA | |
| 21 | Sin Datos | ||
| 22 | Sin Datos | ||
| 23 | 15A | INTERRUPTOR DE EMERGENCIA, RELE DE EMERGENCIA | |
| 24 | 15A | INTERRUPTOR MULTIFUNCION, MODULO DE CONTROL DE LA ESCOBILLA TRASERA, MOTOR DE LA ESCOBILLA TRASERA | |
| 25 | Sin Datos | ||
| 26 | 10A | MODULO DE CONTROL A/A | |
| 27 | 10A | TABLERO DE INSTRUMENTOS, REOSTATO PREEXCITADOR, BCM, GENERADOR, MODULO DE CONTROL SEMIACTIVO [GASOLINA] | |
| 28 | 10A | MODULO DEL SENSOR DEL NIVEL DE ACEITE, BCM | |
| 29 | 15A | INTERRUPTOR TAPA COMBUSTIBLE | |
| 30 | 10A | RELE DEL CLAXON DE ALARMA ANTIRROBO | |
| 31 | 15A | CAJA DE RELĂS ICM | |
| 32 | 10A | CAJA DE RELĂS ICM | |
| 33 | 10A | SENSOR DE LLUVIA | |
| 34 | 10A | INTERRUPTOR DEL RETROVISOR EXTERIOR, AUDIO, MODULO DE CONTROL DE BLOQUEO LLAVE ATM, RELOJ DIGITAL | |
| 35 | 30A | RELE DEL VENTILADOR, MOTOR DEL VENTILADOR, MODULO DE CONTROL A/A | |
| 36 | 15A | INTERRUPTOR LUZ DE FRENO | |
| 37 | Sin Datos | ||
| 38 | 10A | INTERRUPTOR DE ADVERTENCIA DE LAS PUERTAS, BCM, INDICADOR DE SEGURIDAD | |
| 39 | 15A | MODULO DE CONTROL A/A, CONECTOR ENLACE DATOS, RELOJ DIGITAL | |
| 40 | 15A | AUDIO DELPHI, AUDIO MOBIS | |
| 41 | 10A | SOLENOIDE DE LA LLAVE, INTERRUPTOR MODO DEPORTIVO, SOLENOIDE SEMIACTIVO [GASOLINA], TABLERO DE INSTRUMENTOS, LUZ DEL MALETERO, LUZ DE LECTURA, LUZ LATERAL TRASERA, | |
| 42 | Sin Datos | ||
| 43 | 10A | REOSTATO, BCM, TABLERO DE INSTRUMENTOS |

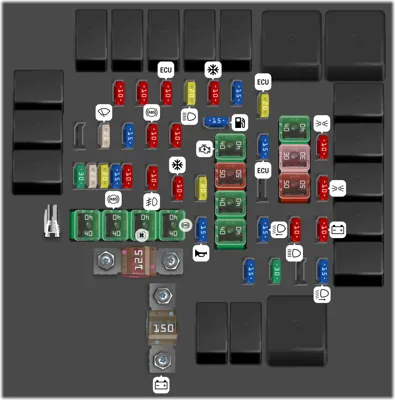

Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracciĂłn de los fusibles. | ||
| 1 | 15A | RELE DEL DESHELADOR | |
| 2 | 30A | RELE HTD TRAS | |
| 4 | 15A | RELE LUZ DE CRUCE DCH | |
| 5 | 15A | RELĂ DEL CLAXON | |
| 6 | 15A | RELĂ LUZ DE CRUCE IZQ | |
| 7 | 10A | FARO, TABLERO DE INSTRUMENTOS | |
| 8 | 10A | GENERADOR | |
| 9 | 10A | RELE A/A | |
| 10 | 20A | RELE ATM[GASOLINA], 4WD ECM, RELE DE CONTROL ATM[DIESEL] | |
| 12 | 10A | PILOTO COMBINADO TRASERO DCH, LUZ DE POSICIĂN DCH, FIJACIĂN DE LA GUANTERA, CAJA DE RELĂS ICM | |
| 13 | 10A | RELE FARO ANTINIEBLA | |
| 14 | 15A | ECM[DIESEL], VALVULA SOLENOIDE CONTROL PURGAS[GASOLINA], VĂLVULA DEL COLECTOR DE ADMISIĂN VARIABLE[GASOLINA], PCM[GASOLINA], VĂLVULA DE CONTROL DEL ACEITE[GASOLINA] | |
| 15 | 10A | PILOTO COMBINADO TRASERO IZQ, LUZ DE POSICION IZQ | |
| 17 | 25A | RELĂ LIMPIAPARABRISAS, RELE SENSOR LLUVIA, MOTOR LIMPIAPARABRISAS, INTERRUPTOR MULTIFUNCIĂN | |
| 18 | 15A | PCM[GASOLINA], TCM[DIESEL] | |
| 19 | 10A | MODULO DE CONTROL ABS, MODULO DE CONTROL ESP, SENSOR INTERVALO INTERMITENCIA, 4WD ECM, INTERRUPTOR LUZ DE FRENO[GASOLINA], CAJA VĂNCULO FUSIBLE[DIESEL], INTERRUPTOR DE ADVERTENCIA FILTRO COMBUSTIBLE[DIESEL], CAJA VĂNCULO FUSIBLE[DIESEL], CONECTOR DE CONTROL MULTIUSOS | |
| 20 | 10A | RELE VENTILADOR CONDENSADOR #1, RELE VENTILADOR CONDENSADOR #2 | |
| 21 | 10A | SENSOR VELOCIDAD DE ENTRADA, SENSOR VELOCIDAD DE SALIDA, TCM[DIESEL], INTERRUPTOR MARGEN SEMIEJE, INTERRUPTOR LUZ MARCHA ATRAS | |
| 22 | 10A | CAJA DE CONEXIONES P/I | |
| 23 | 10A | SENSOR VELOCIDAD VEHĂCULO, PCM[GASOLINA], SENSOR FLUJO MASA DE AIRE[DIESEL], ECM[DIESEL], MODULO DE CONTROL SEMIACTIVO[GASOLINA] | |
| 24 | 20A | RELE LUZ DE CARRETERA | |
| 25 | 10A | MODULO DEL INMOVILIZADOR, INYECTOR 1-#6[GASOLINA], PCM[GASOLINA], INTERRUPTOR LUZ DE FRENO[DIESEL], RELĂ A/A, RELĂ BOMBA COMBUSTIBLE | |
| 26 | 15A | SENSOR FLUJO MASA DE IRE[GASOLINA], ACTUADOR EGR [DIESEL], SENSOR DE OXĂGENO 1-#4[GASOLINA], VĂLVULA SOLENOIDE[DIESEL] PCM[GASOLINA], SENSOR POSICIĂN ĂRBOL DE LEVAS[DIESEL], ACTUADOR ALETA DE MARIPOSA[DIESEL], CAJA DE VĂNCULOS FUSIBLE[DIESEL] | |
| 27 | 20A | BOBINA DE ENCENDIDO -#6[GASOLINA], CONDENSADOR [GASOLINA], ECM[DIESEL] | |
| 28 | 30A | - | |
| 29 | 25A | - | |
| 30 | 20A | - | |
| 31 | 15A | - | |
| 32 | 10A | - | |
| 33 | 40A | INTERRUPTOR DE ENCENDIDO | |
| 34 | 40A | MODULO DE CONTROL ABS, MODULO DE CONTROL ESP, CONECTOR DE CONTROL MULTIUSOS | |
| 35 | 40A | RELĂ DEL VENTILADOR DEL RADIADOR | |
| 36 | 40A | MODULO DE CONTROL ABS, MODULO DE CONTROL ESP, CONECTOR DE CONTROL MULTIUSOS | |
| 37 | 40A | INTERRUPTOR DE ENCENDIDO, RELE DE ARRANQUE | |
| 38 | 50A | CAJA DE CONEXIONES P/I | |
| 39 | 40A | CAJA DE CONEXIONES P/I | |
| 40 | 40A | CAJA DE CONEXIONES P/I | |
| 41 | 40A | RELĂ DE CONTROL DEL MOTOR | |
| 42 | 30A | RELEVENTILADOR CONDENSADOR #1, RELE VENTILADOR CONDENSADOR#2 | |
| 43 | 50A | CAJA DE CONEXIONES P/I | |
| 44 | 125A | CAJA DE VĂNCULOS FUSIBLE | |
| 45 | 150A | GENERADOR | |
| 46 | 15A | RELĂ BOMBA COMBUSTIBLE |
