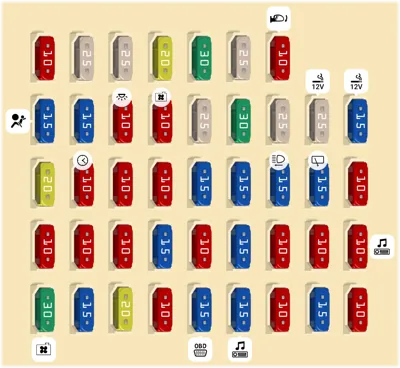

Compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Relé alarma antirrobo | |
| 2 | 25A | Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico izqdo trasero | |
| 3 | 25A | Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico acompañante, interruptor elevalunas eléctrico derecho trasero | |
| 4 | 20A | Techo solar: Motor del techo solar | |
| 5 | 30A | Interruptor manual del asiento del conductor/acompañante, interruptor de soporte lumbar del conductor | |
| 6 | 25A | Módulo del elevalunas eléctrico de seguridad | |
| 7 | 10A | Interruptor del desempañador trasero, retrovisor exterior eléctrico del lado del conductor/acompañante | |
| 8 | 15A | Airbag 2 | |
| 9 | 15A | Módulo de control SRS | |
| 10 | 10A | Tablero de instrumentos (IND.). luz de la puerta del acompañante/conductor, luz de lectura, luz del habitáculo , luz de carga, interruptor de la luz de cortesía, luz individual del habitáculo trasero IZQ/DCH | |
| 11 | 10A | Módulo de control del aire acondicionado delantero, ionizado del tablero de instrumentos. sensor de lluvia, retrovisor electrocrómico, motor del techo solar, interruptor del aire acondicionado trasero, caja de relés ICM (relé del aire acondicionado trasero, relé del lavafaros), relé del ventilador, GM02 (Ground) | |
| 12 | 25A | Caja de relés ICM (relé del lavafaros) | |
| 13 | 30A | Audio amp | |
| 14 | 25A | Enchufe central | |
| 15 | 25A | Enchufe delantera y mechero, Enchufe trasera | |
| 16 | 15A | Enchufe delantera y mechero | |
| 17 | 20A | Relé de bloqueo/desbloqueo de puertas, caja de relés ICM (Relé de interbloqueo), BCM Actuador de bloqueo de la puerta del conductor/acompañante, actuador de bloqueo de las puertas traseras IZQ/DCH Actuador de bloqueo de la puerta del maletero, GM01 (masa) | |
| 18 | 10A | Tablero de instrumentos (IND.). interruptor de desactivación PAB, reloj digital | |
| 19 | 10A | Interruptor ESP, interrupor de ángulo de dirección. caja de relés ICM (relé P/N) Módulo de control del calefactor del asiento del conductor/acompañante Interruptor multifunción (Remocon) | |
| 20 | 10A | Interruptor de emergencia | |
| 21 | 15A | Caja de relés ICM (relé de la luz antiniebla trasero) | |
| 22 | 15A | PDM. módulo de control llave smart, interruptor de botón de parada/inico Soporte FOB, solenoide de la llave | |
| 23 | 15A | Relé de emergencia, interruptor de emergencia, BCM. Tablero de instrumentos (IND.) Interruptor multifunción (luz). luz de combinación trasero (FUERA) IZQ/DCH Retrovisor exterior eléctrico conductor/acompañante, Faro IZQ/DCH | |
| 24 | 15A | Relé del motor del limpiaparabrisas trasero. motor del limpiaparabrisas trasero | |
| 26 | 10A | Módulo de control A/A delantero (auto) | |
| 27 | 10A | Alternador, zumbador de ayuda al estacionamiento trasero, tablero de instrumentos (IND.) BCM, módulo de control de presión neumáticos. módulo de control de la llave smart A/V y unidad principal de navegación, Unidad PIO | |
| 28 | 10A | Módulo de control de llave smart, PDM. BCM | |
| 29 | 15A | Interruptor de llenado de combustible | |
| 30 | 10A | Relé alarma antirrobo | |
| 31 | 15A | Caja de relés ICM (relé del aire acondicionado trasero) | |
| 32 | 10A | Módulo de control de la presión de los neumático, iniciador delantero IZQ/DCH Iniciador trasero IZO | |
| 33 | 10A | Reostato, BCM, PDM, Tablero de instrumentos (MICOM) | |
| 34 | 10A | Audio, A/V y unidad principal de navegación, unidad PIO, BCM, PDM Módulo de control de la llave smart, reloj digital, interruptor del retrovisor exterior eléctrico | |
| 35 | 30A | Relé del ventilador, motor del ventilador, interruptor del aire acondicionado 10A | |
| 36 | 15A | Interruptor de luz de freno | |
| 37 | 20A | PDM | |
| 38 | 10A | BCM, receptor RF, llave de encendido III. y interruptor de advertencia de la puerta Interruptor del retrovisor exterior eléctrico. indicador de seguridad | |
| 39 | 15A | Módulo de control del aire acondicionado, conector de enlace de datos, reloj digital | |
| 40 | 15A | Audio, A/V y unidad principal de navegación Unidad PIO | |
| 41 | 10A | Interruptor modo deportivo, solenoide de la llave | |
| 42 | 15A | Módulo de control del calefactor del asiento del conductor/acompañante | |
| 43 | 10A | BCM2 - Reostato, BCM, PDM, Tablero de instrumentos (MICOM) |

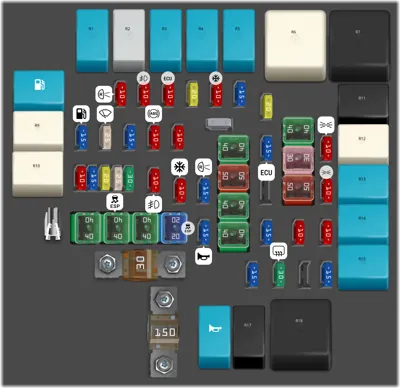

Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | ATM | ||
| - | RAD FAN | ||
| - | FR FOG | ||
| - | A/CON | ||
| - | H/LP HI | ||
| - | ECU MAIN | ||
| - | START | ||
| - | FUEL PUMP | ||
| - | RAIN SNSR | ||
| - | FR WIPER | ||
| - | CON FAN | ||
| - | CON FAN | ||
| - | TAIL LP | ||
| - | H/LP LO LH | ||
| - | H/LP LO RH | ||
| - | HORN | ||
| - | DEICER | ||
| - | RR HTD | ||
| 1 | 15A | (DEICER) Relé del deshelador del limpiaparabrisas delantero | |
| 2 | 30A | (RR HTD) Relé del desempañador trasero | |
| 4 | 15A | (H/LP LO RH) Relé faro (cruce) DCH. | |
| 5 | 15A | (HORN) Relé de claxon | |
| 6 | 15A | (H/LP LO LH) Relé faro (cruce) IZO. | |
| 7 | 10A | (H/LP HI IND) Tablero de instrumentos (IND. de faros de carretera) | |
| 8 | 10A | (ALT DSL) - | |
| 9 | 10A | (A/CON) Relé A/A | |
| 10 | 15A | (ATM) 4WD ECM (G4KE/G6DC/D4HB M/T), Relé de la luz de marcha atrás | |
| 12 | 10A | (TAIL RH) Luz de comminación trasera (entrada)/ (salida), luz de posición DCH, Luz de la guantera, caja de relés ICM (relés DRL) | |
| 13 | 10A | (FR FOG) Relé de faro antiniebla | |
| 14 | 15A | (SENSOR 3) G4KE: Inyector 1~4, válvula de solenoide de purga del cánister G6DC: PCM, válvula de control de aceite 1/2 (escape/entrada), Válvula de solenoide de purga del cánister, Válvula del colector de admisión variable 1/2. D4HB - ECM | |
| 15 | 10A | (TAIL LH) Luz de la matrícula, luz de combinación trasera (admision) IZQ, Luz de comminación trasera (salida) IZQ, luz de posición IZQ | |
| 16 | 15A | (FUEL PUMP) Relé de la bomba del combustible | |
| 17 | 25A | (FR WIPER) Relé del sensor de lluvia, relé del limpiaparabrisas delantero, motor del limpiaparabrisas delantero, Interruptor multifunción (limpiaparabrisas) | |
| 18 | 15A | (TCU) PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB ATT) Sensor de la batería | |
| 19 | 10A | (ABS) Conector de comprobación multiusos, módulo de control ABS, 4WD, ECM, Módulo de control ESP, interruptor de la luz de freno (G6DC), sensor intervalo intermitencia. Caja de vínculos de a fusibles (relé del calefactor del filtro de combustible) (D4HB), Sensor de advertencia del fitlro de combustible (D4HB) | |
| 20 | 10A | (COOLING) Relé del ventilador del condensador (G6DC), Unidad del relé de incandescencia (D4HB) | |
| 21 | 10A | (B/UP LP) Relé de la luz de marcha atrás, interruptor de la luz de marcha atrás (G4KE/D4HB) | |
| 22 | 10A | (H/LP) Relé de faro (cruce) IZQ/DCH, relé de la luz antiniebla delantera, Relé de faro (carretera), sensor del dispositivo de nivelación de faros automático, Actuador del dispositivo de nivelación de faros IZQ/DCH | |
| 23 | 10A | (ECU) PCM (G4KE/G6DC), ECM/TCM (D4HB), Alternador (G6DC), Sensor de flujo de masa de aire (D4HB), interruptor de margen de la transmisión | |
| 24 | 20A | (H/LP H) Relé faro (luces carretera) | |
| 25 | 10A | (SENSOR 1) G4KE interruptor de la luz de freno. módulo del inmovilizador, relé del aire acondicionado, Relé de la bomba de combustible, Condenser, Relé del ventilador (cruce/carretera), Sensor de posición del cigüenal, válvula de control de aceite 1/2. Sensor de posición del arbol de levas 1/2, sensor de oxígeno (superior), Válvula del colector de admisión variable. G6DC PCM, relé del aire acondicionado, relé de la bomba de combustible inyector 1~6. D4HB interruptor de la luz de freno, módulo del inmovilizador, relé del aire acondicionado, Relé de la bomba de combustible, Condenser, Relé del ventilador (cruce/carretera), Sensor Lamda, válvula reguladora de presión del rail ,Caja de vínculos de a fusibles (Relé del calefactor PTC 1) | |
| 26 | 15A | (SENSOR 2) G4KE PCM, Sensor de oxígeno (inferior). G6DC PCM, Sensor de oxígeno 1~4. D4HB Válvula reguladora de presión de combustible, sensor de nivel de aceite, Solenoide del bypass de refrigeración EGR, actuador VGT eléctrico | |
| 27 | 20A | (IG COIL) G4KE - Condensador, bobina de encendido 1~4/ G6DC Condensador 1/2. bobina de encendido 1~6. D4HB ECM | |
| 28 | 10A | SPARE | |
| 29 | 15A | SPARE | |
| 30 | 20A | SPARE | |
| 31 | 25A | SPARE | |
| 32 | 30A | SPARE | |
| 33 | 40A | IGN | |
| 34 | 40A | ESC | |
| 35 | 40A | RAD FAN | |
| 36 | 20A | ESC | |
| 37 | 40A | IGN | |
| 38 | 50A | BATT | |
| 39 | 40A | P/WDW | |
| 40 | 40A | BLR | |
| 41 | 40A | ECU MAIN | |
| 42 | 30A | CON FAN | |
| 43 | 50A | BATT | |
| 44 | 30A | BATT | |
| 45 | 150A | ALT | |
| 46 | F/PUMP |
