Panel interior
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | (A/BAG IND) Tablero de instrumentos | |
| - | 7.5A | (SMART KEY 2) Módulo de control de llave smart, módulo del inmovilizador | |
| - | 7.5A | (MDPS) Unidad MDPS | |
| - | 10A | (MODULE 2) Módulo de las luces delanteras adaptables, interruptor del panel de protección, módulo de control de abertura activa del capó, unidad del relé de incandescencia (DSL), conector de comprobación multiusos, faro IZQ/DCH, actuador del dispositivo de nivelación de los faros IZQ/DCH, módulo del dispositivo de autonivelación de los faros, interruptor de la luz de freno, sensor de aviso del filtro de combustible (DSL), caja diésel (relé 1) (DSL) | |
| - | 20A | (IGN) Fusible E/R y caja de relés (fusibles - F35, F36, F37, F38) | |
| - | 7.5A | (A/CON 2) Módulo de control A/C | |
| - | 10A | (RR DEFOGGER) Módulo de control A/C | |
| - | 15A | (FUEL LID) Interruptor de la puerta de llenado de combustible | |
| - | 10A | (A/BAG) Módulo de control SRS, módulo de control A/C | |
| - | 10A | (MODULE 3) BCM, tablero de instrumentos, módulo de control de presión de los neumático, AMP, asistencia de estacionamiento smart, Módulo de control, retrovisor electrocrómico, módulo de advertencia de salida de carril, dirección, Sensor del ángulo, sistema de audio, módulo de control A/C, A/V y unidad principal de navegación, 4WD ECM, Indicador de la palanca de cambio ATM, Sensor de ayuda de estacionamiento trasero IZQ/DCH, Calefacción del asiento trasero IZQ/DCH, Módulo de control CCS del conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante, Módulo IMS del conductor, interruptor de la consola IZQ/DCH, interruptor de la consola trasera sensor de ayuda de estacionamiento trasero IZQ/DCH (central), módulo de la puerta del conductor/acompañante, módulo de freno de estacionamiento eléctrico | |
| - | 7.5A | (MODULE 5) Sensor de lluvia, techo solar, módulo de control de la llave smart, BCM, sistema de ayuda de estacionamiento, AC, módulo del inversor, caja de relés ICM (relé de las luces de curvas IZQ/DCH, relé del ventilador trasero), calefactor del asiento trasero IZQ/DCH, módulo de control CCS del conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante | |
| - | 15A | (HANDLE HTD) Interruptor del volante | |
| - | 10A | (CORNERING LAMP) Caja de relés ICM (relé de las luces de curvas IZQ/DCH) | |
| - | 7.5A | (A/CON 1) Fusible E/R y caja de relés (relé 4/14), módulo de control A/C, tablero de instrumentos ionizado, caja diésel (relé 3/4) | |
| - | 20A | (C/LIGHTER) Toma de corriente delantera y mechero, toma de corriente del maletero | |
| - | 7.5A | (SMART KEY 3) Módulo de control de la llave Smart | |
| - | 10A | (MODULE 4) Audio, A/V y unidad principal de navegación, sistema de ayuda de estacionamiento, reloj digital, BCM, luz de la consola del techo, AMP, interruptor del retrovisor eléctrico exterior, fusible E/R y caja de relés (relé 1) | |
| - | 15A | (WIPER RR) Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero, interruptor multifunción | |
| - | 15A | (WIPER FRT) Interruptor multifunción, fusible E/R y caja de relés (relé 9/11) | |
| - | 7.5A | (BRAKE SWITCH) Módulo de control llave smart, interruptor de la luz de freno | |
| - | 15A | (STOP LP) Módulo electrónico de la señal de parada | |
| - | 20A | (DR LOCK) Relé de bloqueo/desbloqueo de las puertas, relé del portón trasero, caja de relés ICM (relé de interbloqueo) | |
| - | 7.5A | (MODULE 1) Interruptor del modo deportivo, solenoide de la llave, interruptor de la consola IZQ/DCH, interruptor de la consola delantera, interruptor del elevalunas eléctrico trasero IZQ/DCH | |
| - | 10A | (SMART KEY 4) Interruptor del botón de arranque/parada, módulo del inmovilizador | |
| - | 20A | (SUNROOF 2) Techo solar | |
| - | 25A | (SMART KEY 1) Módulo de control de la llave Smart | |
| - | 20A | (RR BLOWER) Caja de relés ICM (relé del ventilador trasero) | |
| - | 20A | (SUNROOF 1) Techo solar | |
| - | 20A | (P/SEAT PASS) Interruptor manual del asiento del acompañante | |
| - | 30A | (P/SEAT DRV) Módulo IMS del conductor, interruptor manual del asiento del conductor, interruptor del soporte lumbar del conductor | |
| - | 10A | (REAR FOG LAMP) Caja de relés ICM (relé de la luz antiniebla trasera) | |
| - | 15A | (INTERIOR LAMP) Luz de carga, luz de cortesía IZQ/DCH, luz de la consola del techo, luz central del habitáculo, luz personal IZQ/DCH | |
| - | 10A | (MEMORY 1) Receptor RF, llave de encendido III. e interruptor de advertencia de la puerta | |
| - | 10A | (MEMORY 2) BCM, módulo de control de la presión de los neumáticos, módulo IMS del conductor, módulo de la puerta del conductor/acompañante, luz automática y fotosensor, conector de enlace de datos, módulo de control A/C, tablero de instrumentos | |
| - | 15A | (MULTI MEDIA) Audio, A/V y unidad principal de navegación, reloj digital | |
| - | 7.5A | (START) Sin INMO y llave smart: Caja de relés ICM (relé alarma antirrobo), Con INMO/Ilave smart: ECM/PCM, interruptor de margen del semieje, módulo de control de la llave smart, fusible E/R y caja de relés (relé 2) | |
| - | 15A | (S/HEATER RR) Calefacción del asiento trasero IZQ/DCH | |
| - | 20A | (S/HEATER FRT) Módulo de control CCS del conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante | |
| - | 25A | (P/WDW RH) Módulo del elevalunas eléctrico de seguridad del conductor/acompañante, módulo de la puerta del conductor/acompañante, interruptor del elevalunas eléctrico trasero DCH, módulo del elevalunas eléctrico de seguridad trasero DCH | |
| - | 25A | (P/WDW LH) Módulo del elevalunas eléctrico de seguridad del conductor/acompañante, módulo de la puerta del conductor/acompañante, interruptor del elevalunas eléctrico trasero DCH, módulo del elevalunas eléctrico de seguridad trasero DCH | |
| - | 30A | (AMP) AMP |

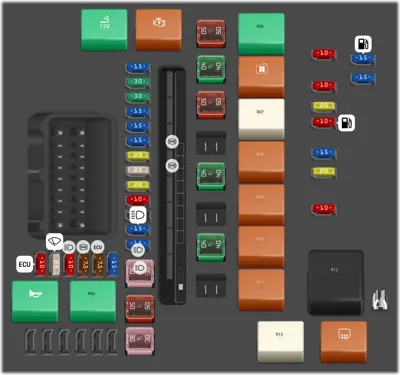

Compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | (HORN) Relé 13 (relé del claxon) | |
| - | 30A | (ACTIVE HOOD LH) Módulo de control de abertura activa del capó | |
| - | 30A | (ACTIVE HOOD RH) Módulo de control de abertura activa del capó | |
| - | 15A | (EPB1) Módulo de freno de estacionamiento eléctrico | |
| - | 15A | (EPB2) Módulo de freno de estacionamiento eléctrico | |
| - | 15A | (DEICER) Relé 3 (relé deshielo delantero) | |
| - | 20A | (H/LP WASHER) Relé 14 (relé del lavafaros) | |
| - | 25A | (P/OUTLET) Relé 1 (relé de toma de corriente) | |
| - | 20A | (4WD) ECM de tracción a las 4 ruedas | |
| - | 15A | (TRAILER 2) Luz y toma de corriente del remolque | |
| - | 15A | (TRAILER 1) Luz y toma de corriente del remolque | |
| - | 30A | (TRAILER) Luz y toma de corriente del remolque | |
| - | 50A | (B+1) Caja de conexiones smart (fusible - F22/F27/F32/F37/F42) | |
| - | 10A | (AMS) Sensor de la batería | |
| - | 10A | (WIPER) BCM, PCM/ECM | |
| - | 25A | (WIPER FRT) Relé 5 (relé del limpiaparabrisas (lento)), motor del limpiaparabrisas delantero | |
| - | 10A | (B/UP LAMP) M/T - interruptor de la luz de marcha atrás, A/T - Luz combinada trasera (IN) IZQ/DCH, retrovisor electrocrómico, luz y toma de corriente del remolque, audio, A/V y unidad principal de navegación | |
| - | 7.5A | (ABS3) Módulo de control ABS, módulo de control ESP | |
| - | 7.5A | (SENSOR5) PCM/ECM, sensor de flujo de la masa de aire | |
| - | 15A | (TCU) TCM (DSL), interruptor de margen del semieje | |
| - | 30A | (AC INVERTER) Módulo del inversor del AC | |
| - | (Multi-Fusible / B+3) Caja de conexiones smart (Fusible - F4/F5/F10/F21/F26, dispositivo de corte automático de fugas de corriente | ||
| - | (Multi-Fusible / C/FAN) Excepto Europa - Relé 6 (relé del ventilador de refrigeración (lento)). relé 10 (Relé del ventilador de refrigeración (rápido)) | ||
| - | (Multi-Fusible / ABS2) Módulo de control ABS, módulo de control ESP | ||
| - | (Multi-Fusible / ABS1) Módulo de control ABS, módulo de control ESP. conector de comprobación multiusos | ||
| - | (Multi-Fusible / RR HTD) Relé 12 (relé del desempañador trasero) | ||
| - | (Multi-Fusible / BLOWER) Relé 4 (relé del ventilador) | ||
| - | (Multi-Fusible / B+2) Caja de conexiones smart (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), fusible - F31/F36/F41/F45) | ||
| - | (Multi-Fusible / MDPS) Unidad MDPS | ||
| - | 50A | (B+4) Caja de conexiones smart (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH), fusible F35/F38/F40/F44) | |
| - | 40A | (EMS) Caja EMS | |
| - | 50A | (C/FAN) Excepto Europa Relé 6 (relé del ventilador de refrigeración (lento)), relé 10 (Relé del ventilador de refrigeración (rápido)) | |
| - | 40A | (IG1) Llave de encendido (sin llave smart), relé 7/8 (relé ACC/ENC1, con llave smart) | |
| - | 40A | (IG2) Llave de encendido (sin llave smart), relé 2 (relé de arranque)/relé 9 (relé ENC2) | |
| - | 10A | (ECU2) D4HA/D4HB: Actuador VGT electrónico | |
| - | 10A | (SENSOR3) G4KE: Inyector 1/2/3/4 G6DF: PCM, inyector 1/2/3/4/5/6, relé de la bomba de combustible D4HA/D4HB (VGT Regular Engine Pack): sensor lambda, interruptor de la luz de parada D4HA (VGT Low Power Engine Pack): Sensor Lambda | |
| - | 20A | (IGN COIL) G4KE/G4KJ: condensador, bobina de encendido 1/2/3/4 G6DF: condensador 1/2, bobina de encendido 1/2/3/4/5/6 D4HA/D4HB: ECM | |
| - | 10A | (SENSOR2) G4KE/G4KJ: Válvula de solenoide de control de purga, sensor de posición del árbol de levas 1/2, válvula de solenoide de admisión variable, sensor de posición del cigüeñal, válvula de control del aceite 1/2, relé de la bomba de combustible, G6DF: PCM, válvula de control del aceite 1/2/3/4, válvula de solenoide de admisión variable 1/2, válvula solenoide de control de purga D4HA/D4HB (VGT Regular Engine Pack): Válvula solenoide de derivación de refrigeración EGR, válvula EGR de baja potencia, sensor de posición del cigüeñal, relé de la bomba de combustible, fusible E/R y caja de relés (relé 6/10) D4HA (VGT Low Power Engine Pack): Válvula solenoide de derivación de refrigeración EGR, válvula EGR de baja potencia, sensor de posición del cigüeñal, relé de la bomba de combustible, actuador de escape PCV, fusible E/R y caja de relés (relé 6/10) | |
| - | 15A | (SENSOR1) G4KE/G4KJ: sensor de oxígeno (arriba/abajo), sensor del nivel de aceite, fusible E/R y caja de relés (relé 6/10) G6DF: PCM, sensor de oxígeno 1/2/3/4, fusible E/R y caja de relés (relé 6/10) D4HA/D4HB (VGT Regular Engine Pack): sensor del nivel de aceite, válvula reguladora de presión de combustible, válvula reguladora de presión del raíl D4HA (VGT Low Power Engine Pack): sensor del nivel de aceite, válvula reguladora de presión de combustible, sensor de posición del árbol de levas, válvula reguladora de presión del raíl | |
| - | 20A | (SENSOR4) G4KE/G4KJ: PCM | |
| - | 10A | (B/ALARM) Relé alarma antirrobo | |
| - | 15A | (F/PUMP) Relé de la bomba del combustible | |
| - | 15A | (ECU1) G4KE/G4KJ/G6DF: PCM D4HA/D4HB (VGT Regular Engine Pack): TCM (A/T) | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | RELÉ DEL CLAXON | ||
| - | RELÉ DEL LAVAFAROS | ||
| - | RELÉ DE TOMA DE CORRIENTE | ||
| - | RELÉ DE ARRANQUE | ||
| - | RELÉ DEL DESHELADOR DELANTERO | ||
| - | RELÉ DEL VENTILADOR | ||
| - | RELÉ DEL LIMPIAPARABRISAS (LENTO) | ||
| - | RELÉ DEL VENTILADOR DE REFRIGERACIÓN (LENTO) | ||
| - | RELÉ ACC | ||
| - | RELÉ ENC1 | ||
| - | RELÉ ENC2 | ||
| - | RELÉ DEL VENTILADOR DE REFRIGERACIÓN (RÁPIDO) | ||
| - | RELÉ DEL LIMPIAPARABRISAS (RÁPIDO) | ||
| - | RELÉ DEL DESEMPAÑADOR TRASERO |
Compartimiento del motor (Sólo diésel)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé 4 (reié del calefactor PTC 3) | ||
| - | Relé 3 (relé del calefactor PTC 2) | ||
| - | Relé 2 (relé del calefactor PTC 1) | ||
| - | Relé 1 (relé del calentador del filtro de combustible) | ||
| - | 50A | Relé 4 (relé del calefactor PTC 3) | |
| - | 50A | Relé 3 (relé del calefactor PTC 2) | |
| - | 80A | Unidad del relé de incandescencia | |
| - | 50A | Relé 2 (relé del calefactor PTC 1) | |
| - | 30A | Relé 1 (relé del calentador del filtro de combustible) |
