Hyundai Santa Fe / Fusibles 2014

Descripción del panel de fusibles/relés

Descripción del panel de fusibles/relés
N°ADescripción
- 10A Tablero de instrumentos
- 7.5A Módulo de control de llave inteligente, Módulo inmovilizador
- 7.5A Unidad MDPS
- 10A Interruptor de panel de instrumentos, Conector de verificación multipropósito, Actuador de dispositivo de nivelación de faros IZQ/DER, Módulo de dispositivo de nivelación automática de faros, Interruptor de luz de freno, AFLS_UNIT, F_WATER_SNSR, GLOW_RLY_UNIT_METAL, FPAS_SNSR, DSL_BOX
- 20A Caja de fusibles en el motor (Fusible - ABS 3, SENSOR 5, TCU)
- 7.5A Módulo de control del aire acondicionado
- 10A Módulo de control del aire acondicionado
- 15A Interruptor de la tapa del depósito de combustible (DOOR_EXT)
- 15A ACU, Módulo de control del aire acondicionado, Sensor de detección de ocupante del pasajero
- 10A BCM, Tablero de instrumentos, Módulo de monitoreo de presión de neumáticos, Módulo de control del aire acondicionado, Módulo de puerta del conductor/pasajero, Indicador de palanca de cambios ATM, Calefacción de asiento trasero IZQ/DER, ECU 4WD, Módulo de calefacción de asiento del conductor/pasajero, Módulo MTS, Sensor de asistencia de estacionamiento trasero (INTELIGENTE) IZQ/DER, Unidad principal A/V y navegación, Sensor de asistencia de estacionamiento trasero (Central) IZQ/DER, AMP, SAS_ESP, EPB_EXT, Espejo electrocrómico, BSD
- - No identificado
- 7.5A Sunroof_MTR, RAIN_SNSR, RR_BLOWER, PGS, AC_INVERTER_UNIT, Módulo de control de llave inteligente, BCM, Calefacción de asiento trasero IZQ/DER, Módulo de calefacción de asiento del conductor/pasajero,
- - No identificado
- 15A Interruptor del volante
- 10A Luz de giro
- 7.5A Caja de fusibles en el motor (Relé del soplador), Módulo de control del aire acondicionado, Ionizador del tablero, DSL_BOX(PTC_RLY)
- 20A Toma de corriente delantera y encendedor de cigarrillos, Toma de corriente del maletero
- - No identificado
- 7.5A Módulo de control de llave inteligente
- 10A Audio, Unidad principal A/V y navegación, BCM, Luz de consola superior, AMP, Módulo MTS, Interruptor de espejo exterior eléctrico, Caja de fusibles en el motor (Relé de toma de corriente), PGS, D_CLOCK
- 15A Relé del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero, Interruptor multifunción, BCM
- 15A Interruptor multifunción, Caja de fusibles en el motor (Relé del limpiaparabrisas ALTO, Relé IG2)
- 7.5A Módulo de control de llave inteligente, Interruptor de luz de freno
- 15A Módulo electrónico de señal de parada
- 20A Relé de bloqueo/desbloqueo de puerta, Relé de puerta trasera, Caja de relés ICM (Relé de bloqueo de seguridad)
- 7.5A Interruptor de modo deportivo, Solenoide de llave, Interruptor de consola IZQ/DER, Interruptor de ventana eléctrica trasera IZQ/DER
- 10A Interruptor de botón de arranque/parada, Módulo inmovilizador
- - No identificado
- 20A Sunroof_MTR
- 25A Módulo de control de llave inteligente
- 20A Caja de relés ICM (Relé del soplador trasero)
- 20A SUNROOF_MTF
- 20A Interruptor manual del asiento del pasajero, Interruptor de soporte lumbar del pasajero
- 30A Módulo IMS del conductor, Interruptor manual del asiento del conductor, Interruptor de soporte lumbar del conductor
- 10A Luz antiniebla trasera IZQ/DER
- 15A Luz de carga, Luz de espejo de vanidad IZQ/DER, Luz de consola superior, Luz interior central, Luz personal IZQ/DER
- 10A Receptor RF, Llave de encendido III. e Interruptor de advertencia de puerta
- 10A BCM, Módulo de monitoreo de presión de neumáticos, Espejo electrocrómico, Módulo de puerta del conductor/pasajero, Sensor de luz automática y foto, Conector de enlace de datos, Módulo de control del aire acondicionado, Tablero de instrumentos, FRT_DRV_SEAT
- 15A Audio, Unidad principal A/V y navegación, Módulo MTS, D_CLOCK
- 7.5A Sin IMMO. y Llave inteligente: Caja de relés ICM (Relé de alarma antirrobo) Con IMMO. o Llave inteligente: INHIBIT_SW(POSITION_SW)
- 15A Calefacción de asiento trasero IZQ/DER
- 20A Módulo de calefacción de asiento del conductor/pasajero
- 25A Módulo de puerta del pasajero, Interruptor de ventana eléctrica trasera DER
- 25A Módulo de ventana eléctrica de seguridad del conductor, Módulo de puerta del conductor, Interruptor de ventana eléctrica trasera IZQ
- 30A AMP

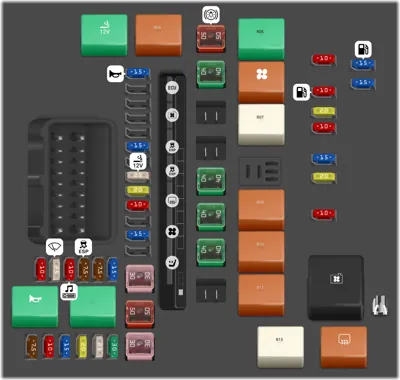

Panel de fusibles del compartimiento del motor

Panel de fusibles del compartimiento del motor
N°ADescripción
- 15A RELÉ DE LA BOCINA
- 15A Relé del Descongelador Delantero
- 25A Relé de la Toma de Corriente
- 20A ECM 4WD
- 15A Módulo IDB
- 30A Toma de Corriente del Remolque
- 50A Caja de Conexiones Inteligente (Fusible - ASIENTO CALEFACCIONADO TRASERO, ASIENTO CALEFACCIONADO DELANTERO, VENTANA ELÉCTRICA DERECHA, VENTANA ELÉCTRICA IZQUIERDA)
- 10A Sensor de Batería
- 10A BCM, PCM
- 25A Relé de Velocidad Baja del Limpiaparabrisas, Motor del Limpiaparabrisas Delantero
- 10A T/A - Lámpara de Combinación Trasera (INT) IZQ/DER, Espejo Electrocrómico, Audio, Unidad Principal A/V y Navegación
- 7.5A Módulo ESC
- 7.5A PCM
- 15A T/A: Interruptor de Rango del Transeje
- 30A Módulo Inversor de CA
- Caja de Conexiones Inteligente (Fusible - MÓDULO 1, LLAVE INTELIGENTE 4, TECHO SOLAR 2, LLAVE INTELIGENTE 1, Dispositivo de Corte Automático de Corriente de Fuga)
- Relé del Ventilador de Enfriamiento
- Módulo ESC
- Módulo ESC, Conector de Verificación Multiusos
- Relé del Desempañador Trasero
- Relé del Ventilador
- Caja de Conexiones Inteligente (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Fusible - TECHO SOLAR 1, ASIENTO PASAJERO, ASIENTO CONDUCTOR), aire acondicionado TRASERO
- Unidad MDPS
- 50A Caja de Conexiones Inteligente (IPS 3 (4CH), IPS 6 (2CH), Fusible - TAPA DELANTERA, LUZ DE FRENO, BLOQUEO PUERTA, INTERRUPTOR DE FRENO), TAPA DE COMBUSTIBLE
- 40A Caja EMS
- 40A RELÉ IG1
- 40A Módulo de la Compuerta Trasera Eléctrica
- 40A Relé de Arranque, Relé IG2, Sin Llave Inteligente: Interruptor de Encendido
- 10A Módulo IDB
- 10A Relé de la Bomba de Combustible
- 20A Condensador, Bobina de Encendido #1/#2/#3/#4
- 10A Válvula Solenoide de Control de Purga, Válvula Solenoide de Admisión Variable (G4KJ), Válvula de Control de Aceite #1/#2
- 15A Sensor de Oxígeno (#1/#2/#3/#4), PCM, Sensor de Oxígeno (Inferior), Caja de Fusibles y Relés E/R (Relé del Ventilador de Enfriamiento)
- 10A Relé de la Bocina de Alarma Antirrobo
- 15A Relé de la Bomba de Combustible
- 15A PCM
- Herramienta para la extracción de los fusibles.
- Relé de la Bocina
- RELÉ DE LA TOMA DE CORRIENTE
- RELÉ DE ARRANQUE
- RELÉ DEL DESCONGELADOR DELANTERO
- RELÉ DEL VENTILADOR
- RELÉ DE VELOCIDAD BAJA DEL LIMPIAPARABRISAS
- RELÉ ACC
- Sin Llave Inteligente: Interruptor de Encendido, Con Llave Inteligente - Relé ACC, Relé IG1
- RELÉ IG2
- RELÉ DEL VENTILADOR DE ENFRIAMIENTO
- RELÉ DE VELOCIDAD ALTA DEL LIMPIAPARABRISAS
- RELÉ DEL DESEMPAÑADOR TRASERO
