Hyundai Santa Fe / Fusibles 2015

Panel de fusibles interior

Panel de fusibles interior
N°ADescripción
- 10A Tablero de instrumentos
- 7.5A Módulo de control de llave inteligente, Módulo inmovilizador
- 7.5A Unidad MDPS
- 10A Interruptor de panel de instrumentos, Conector de verificación multipropósito, Actuador del dispositivo de nivelación de faros IZQ/DER, Módulo del dispositivo de nivelación automática de faros, Interruptor de luz de freno, AFLS_UNIT, F_WATER_SNSR, - - GLOW_RLY_UNIT_METAL, FPAS_SNSR, DSL_BOX -
- 20A Caja de fusibles y relés en el motor (Fusible - ABS 3, SENSOR 5, TCU)
- 7.5A Módulo de control del aire acondicionado
- 10A Módulo de control del aire acondicionado
- 15A Interruptor de la tapa del depósito de combustible (DOOR_EXT)
- 15A ACU, Módulo de control del aire acondicionado, Sensor de detección de ocupante del pasajero
- 10A BCM, Tablero de instrumentos, Módulo de monitoreo de presión de neumáticos, Módulo de control del aire acondicionado, Módulo de puerta del conductor/pasajero, Indicador de palanca de cambios ATM, Calentador de asiento trasero IZQ/DER, ECU 4WD, Módulo de calentador de asiento del conductor/pasajero, Módulo MTS, Sensor de asistencia de estacionamiento trasero (INTELIGENTE) IZQ/DER, Unidad principal de A/V y navegación, Sensor de asistencia de estacionamiento trasero (Central) IZQ/DER, AMP, SAS_ESP, EPB_EXT, Espejo electrocrómico, BSD
- 7.5A Motor del techo corredizo, Sensor de lluvia, Ventilador trasero, PGS S, Unidad inversora de aire acondicionado, Módulo de control de llave inteligente, BCM, Calentador de asiento trasero IZQ/DER, Módulo de calentador de asiento del conductor/pasajero,
- 15A Interruptor del volante
- 10A Luz de giro
- 7.5A Caja de fusibles y relés en el motor (Relé del ventilador), Módulo de control del aire acondicionado, Ionizador del tablero, DSL_BOX(PTC_RLY
- 20A Toma de corriente delantera y encendedor de cigarrillos, Toma de corriente del maletero
- 7.5A Módulo de control de llave inteligente
- 10A Audio, Unidad principal de A/V y navegación, BCM, Luz de consola superior, AMP, Módulo MTS, Interruptor de espejo exterior eléctrico, Caja de fusibles y relés en el motor (Relé de toma de corriente), PGS, Reloj digital -
- 15A Relé del limpiaparabrisas trasero, Motor del limpiaparabrisas trasero, Interruptor multifunción, BCM
- 15A Interruptor multifunción, Caja de fusibles y relés en el motor (Relé de limpiaparabrisas ALTO, Relé IG 2)
- 7.5A Módulo de control de llave inteligente, Interruptor de luz de freno
- 15A Módulo electrónico de señal de parada
- 20A Relé de bloqueo/desbloqueo de puerta, Relé de portón trasero, Caja de relés ICM (Relé de bloqueo de seguridad)
- 7.5A Interruptor de modo deportivo, Solenoide de llave, Interruptor de consola IZQ/DER, Interruptor de ventana eléctrica trasera IZQ/DER
- 10A Interruptor de botón de arranque/parada, Módulo inmovilizador
- 20A Motor del techo corredizo
- 25A Módulo de control de llave inteligente
- 20A Caja de relés ICM (Relé de ventilador trasero)
- 20A Motor del techo corredizo
- 20A Interruptor manual del asiento del pasajero, Interruptor de soporte lumbar del pasajero
- 30A Módulo IMS del conductor, Interruptor manual del asiento del conductor, Interruptor de soporte lumbar del conductor
- 10A Luz antiniebla trasera IZQ/DER
- 15A Luz de carga, Luz de espejo de vanidad IZQ/DER, Luz de consola superior, Luz interior central, Luz personal IZQ/DER
- 10A Receptor RF, Llave de encendido III. e Interruptor de advertencia de puerta
- 10A BCM, Módulo de monitoreo de presión de neumáticos, Espejo electrocrómico, Módulo de puerta del conductor/pasajero, Sensor de luz automática y foto, Conector de enlace de datos, Módulo de control del aire acondicionado, Tablero de instrumentos, Asiento del conductor delantero - -
- 15A Audio, Unidad principal de A/V y navegación, Módulo MTS, Reloj digital
- 7.5A Sin inmovilizador y llave inteligente: Caja de relés ICM (Relé de alarma antirrobo) Con inmovilizador o llave inteligente: INHIBIT_SW(POSITION_SW) - -
- 15A Calentador de asiento trasero IZQ/DER
- 20A Módulo de calentador de asiento del conductor/pasajero
- 25A Módulo de puerta del pasajero, Interruptor de ventana eléctrica trasera DER
- 25A Módulo de ventana eléctrica de seguridad del conductor, Módulo de puerta del conductor, Interruptor de ventana eléctrica trasera IZQ
- 30A AMP

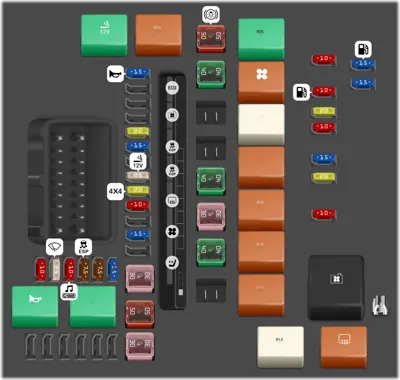

Panel de fusibles del compartimento del motor

Panel de fusibles del compartimento del motor
N°ADescripción
- 15A Bocina
- 20A Bomba de Vacío
- 15A Descongelador Delantero
- 25A Toma de Corriente
- 20A 4WD, ECM
- 15A Módulo IDB
- 30A Toma de Corriente del Remolque
- 50A Caja de Conexiones Inteligente (Fusible - CALEFACCIÓN DE ASIENTO TRASERO, CALEFACCIÓN DE ASIENTO DELANTERO, VENTANA ELÉCTRICA DERECHA, VENTANA ELÉCTRICA IZQUIERDA)
- 10A Sensor de Batería
- 10A BCM, PCM
- 25A Relé Limpiaparabrisas BAJO, Motor del Limpiaparabrisas Delantero
- 10A A/T - Lámpara de Combinación Trasera (IN) IZQ/DER, Espejo Electrocrómico, Audio, Unidad Principal A/V y Navegación
- 7.5A Módulo ESC
- 7.5A PCM
- 15A Interruptor de Rango del Transeje [A/T]
- 15A TCU
- 30A Módulo Inversor de CA
- Caja de Conexiones Inteligente (Fusible - MÓDULO 1, LLAVE INTELIGENTE 4, TECHO SOLAR 2, LLAVE INTELIGENTE 1, Dispositivo de Corte Automático de Corriente de Fuga)
- Relé del Ventilador de Enfriamiento
- Módulo ESC
- Módulo ESC, Conector de Verificación Multiusos
- Relé Desempañador Trasero
- Relé del Ventilador
- Caja de Conexiones Inteligente (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Fusible - TECHO SOLAR 1, ASIENTO ELÉCTRICO PASAJERO, ASIENTO ELÉCTRICO CONDUCTOR), AIRE ACONDICIONADO TRASERO
- Unidad MDPS
- 50A Caja de Conexiones Inteligente (IPS 3 (4CH), IPS 6 (2CH), Fusible - TAPA DELANTERA, LUZ DE FRENO, BLOQUEO PUERTA, INTERRUPTOR DE FRENO), TAPA DE COMBUSTIBLE
- 40A Caja EMS
- 40A IG1
- 30A Módulo de Compuerta Trasera Eléctrica
- 40A Relé de Arranque, Relé IG 2, Sin Llave Inteligente: Interruptor de Encendido
- 10A Módulo IDB
- 10A Relé de la Bomba de Combustible
- 20A Condensador, Bobina de Encendido #1/#2/#3/#4
- 10A Válvula Solenoide de Control de Purga, Válvula Solenoide de Admisión Variable (G4KJ). Válvula de Control de Aceite #1/#2
- 15A Sensor de Oxígeno (#1/#2/#3/#4), PCM, Sensor de Oxígeno (Abajo), Caja de Fusibles y Relés E/R (Relé del Ventilador de Enfriamiento)
- 20A Sensor 4
- 10A Bocina de Alarma Antirrobo
- 15A Bomba de Combustible
- 15A PCM
- Herramienta para la extracción de los fusibles.
- BOCINA
- RELÉ DE TOMA DE CORRIENTE
- RELÉ DE ARRANQUE
- RELÉ DESCONGELADOR DELANTERO
- RELÉ DEL VENTILADOR
- RELÉ LIMPIAPARABRISAS BAJO
- RELÉ ACC
- Sin Llave Inteligente: Interruptor de Encendido, Con Llave Inteligente - Relé ACC, Relé IG1
- RELÉ IG2
- RELÉ DEL VENTILADOR DE ENFRIAMIENTO
- RELÉ LIMPIAPARABRISAS ALTO
- RELÉ DESEMPAÑADOR TRASERO
